ES-1153, LG 82UM7600PLB, 82UM8070PUA LED TRAKE

LED Trake LG 82" (Y19.5 82UM75) – ES-1153Komplet zamenskih LED traka oznake ES-1153 namenjen je za profesionalno servisiranje i popravku pozadinskog osvetljenja na televizorima izuzetno velike dijagonale od 82 inča (208 cm). Ovaj premijum komplet razvijen je za masivne Ultra HD (4K) i ThinQ AI Smart televizore iz visoke UM i UN serije, koji se oslanjaju na snažnu, visokoefikasnu Direct-LED arhitekturu i originalne LG Display (HC) panele. S obzirom na to da ekrani ove veličine generišu veliko termičko opterećenje, zamena kompletnog seta je jedini siguran način da se osigura dugovečnost i pouzdan rad uređaja nakon servisa.
Arhitektura pozadinskog osvetljenja kod ove džinovske šasije je asimetrična u pogledu dužine segmenata i projektovana je u 6 horizontalnih linija koje se spajaju na sredini panela. Kompletan set sadrži ukupno 12 traka (6x A-tip + 6x B-tip):

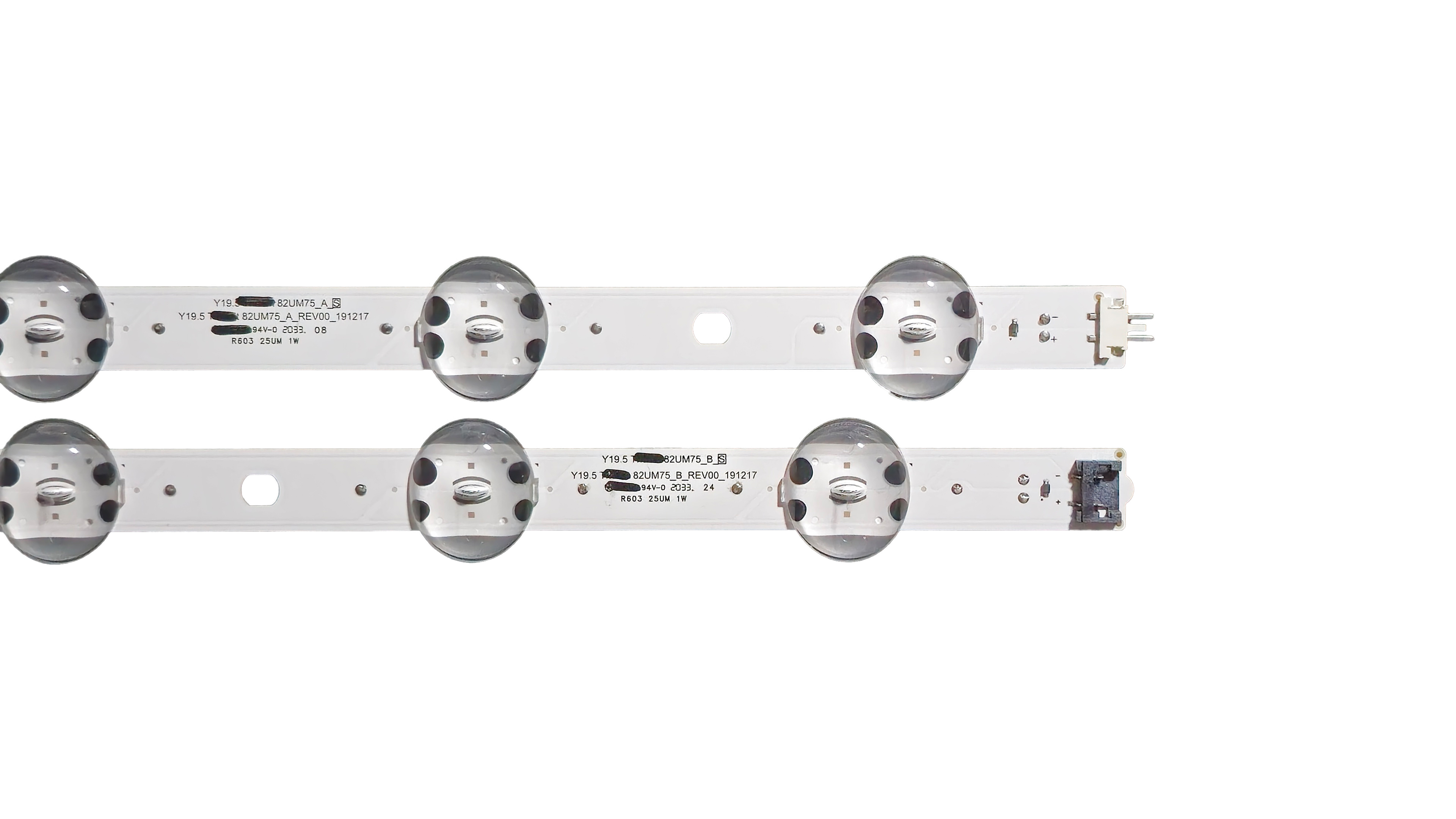

• A-Tip / Levi segment (6 komada u setu): Dužina 449 mm opremljena sa 6 visokoefikasnih LED dioda (Fabričke oznake: Y19.5 82UM75_A_S / EAV6499640).

• B-Tip / Desni segment (6 komada u setu): Dužina 468 mm takođe opremljena sa 6 visokoefikasnih LED dioda, ali sa drugačijim profilom i rasporedom vodova (Fabričke oznake: Y19.5 82UM75_B_S / EAV64996501).

Spajanjem leve (A) i desne (B) trake dobija se jedna moćna, kompaktna linija od 12 dioda ukupne dužine 917 mm. Ceo televizor ima ukupno 6 takvih linija, što daje impresivan zbir od 72 LED diode unutar panela. Zbog potrebe za visokim intenzitetom svetlosti koji može da probije unutrašnje filtere ekrana od 82 inča, ovi čipovi rade na povišenom radnom naponu od 6V. Na poleđini svih 12 traka fabrički je nanesena profesionalna samolepljiva termalna traka koja obezbeđuje brzu i efikasnu predaju toplote na metalno kućište televizora, drastično smanjujući radnu temperaturu čipova i produžavajući im vek trajanja.
Ključne prednosti:

• Kompletan servisni kit (12 traka): Sadrži 6 levih (A) i 6 desnih (B) segmenata. Kod panela ove dijagonale, parcijalna zamena traka je apsolutno neisplativa jer su sve stare diode pretrpele identičan broj radnih sati i termičkih ciklusa pod visokim naponom.

• Visokoefikasna 6V arhitektura: Upotreba snažnih 6V LED čipova omogućava postizanje visoke osvetljenosti i preciznog HDR prikaza bez potrebe za prevelikim brojem dioda, čime se optimizuje potrošnja i disipacija toplote.

• Napredna ovalna sočiva: Specijalna ovalna difuzna optika montirana preko čipova dizajnirana je da svetlost raspoređuje pod širokim uglom i na plitkoj dubini, sprečavajući pojavu tamnih senki ili efekta "reflektora" na ekranu.

Tehničke karakteristike:

• Oznaka seta: ES-1153

• Brend: LG / Zamenski set visoke klase (Originalne specifikacije)

• Dijagonala ekrana: 82" (208 cm)

• Broj traka u pakovanju: 12 komada (6x Levi A-tip + 6x Desni B-tip)

• Ukupan broj dioda po liniji: 12 LED dioda (6 na levoj + 6 na desnoj traci)

• Ukupan broj dioda u TV-u: 72 LED diode

• Dužina traka: Levi segment: 449 mm | Desni segment: 468 mm (Ukupno spojeno: 917 mm)

• Radni napon po diodi: 6V

• Tip optike: Ovalna širokougaona sočiva (Direct-LED)

• Samolepljiva traka: Da, fabrički nanesena termo-traka na poleđini

Kompatibilni modeli televizora:
Ovaj set pokriva premijum LG televizore dijagonale 82 inča na našem tržištu:

• LG UM Serije (4K UHD): 82UM7600PLB, 82UM7600, 82UM7650PLB, 82UM7650, 82UM8070PUA, 82UM7570

• LG UN Serije (4K UHD): 82UN8570PUC, 82UN85006LA, 82UN85006

Kompatibilne oznake TV panela (ekrana):
Set direktno podržava sledeće ultra-velike LG Display matrice:

• HC820DQF (i srodne podvarijante panela iz ove serije)

Kompatibilne fabričke oznake sa traka (Part Numbers / Šasijske oznake):

• Y19.5 82UM75_A_S / Y19.5 82UM75_A_REV00_191217

• Y19.5 82UM75_B_S / Y19.5 82UM75_B_REV00_191217

• LG fabrički kodovi (Part Numbers): EAV6499640 (A-tip) / EAV64996501 (B-tip)
