ES-1076, LG 60UM7100PLB LED TRAKE

LED Trake LG 60" (LGIT_Y19_60UM71) – ES-1076Komplet zamenskih LED traka oznake ES-1076 namenjen je za servisiranje i popravku pozadinskog osvetljenja na televizorima dijagonale 60 inča (152 cm). Ovaj stabilan, visokofrekventni komplet projektovan je za LG Ultra HD (4K) televizore iz UM generacije koji koriste specifične NC600 ekrane visoke rezolucije. Kada televizor startuje, ima uredan ton i normalno reaguje na komande daljinskog upravljača, a slika izostane (ekran ostane potpuno taman, blesne pri paljenju ili prosvetli plavičastim tonom bez jasnog prikaza slike), ugradnja ovog novog kompletnog seta traka uspešno otklanja kvar.

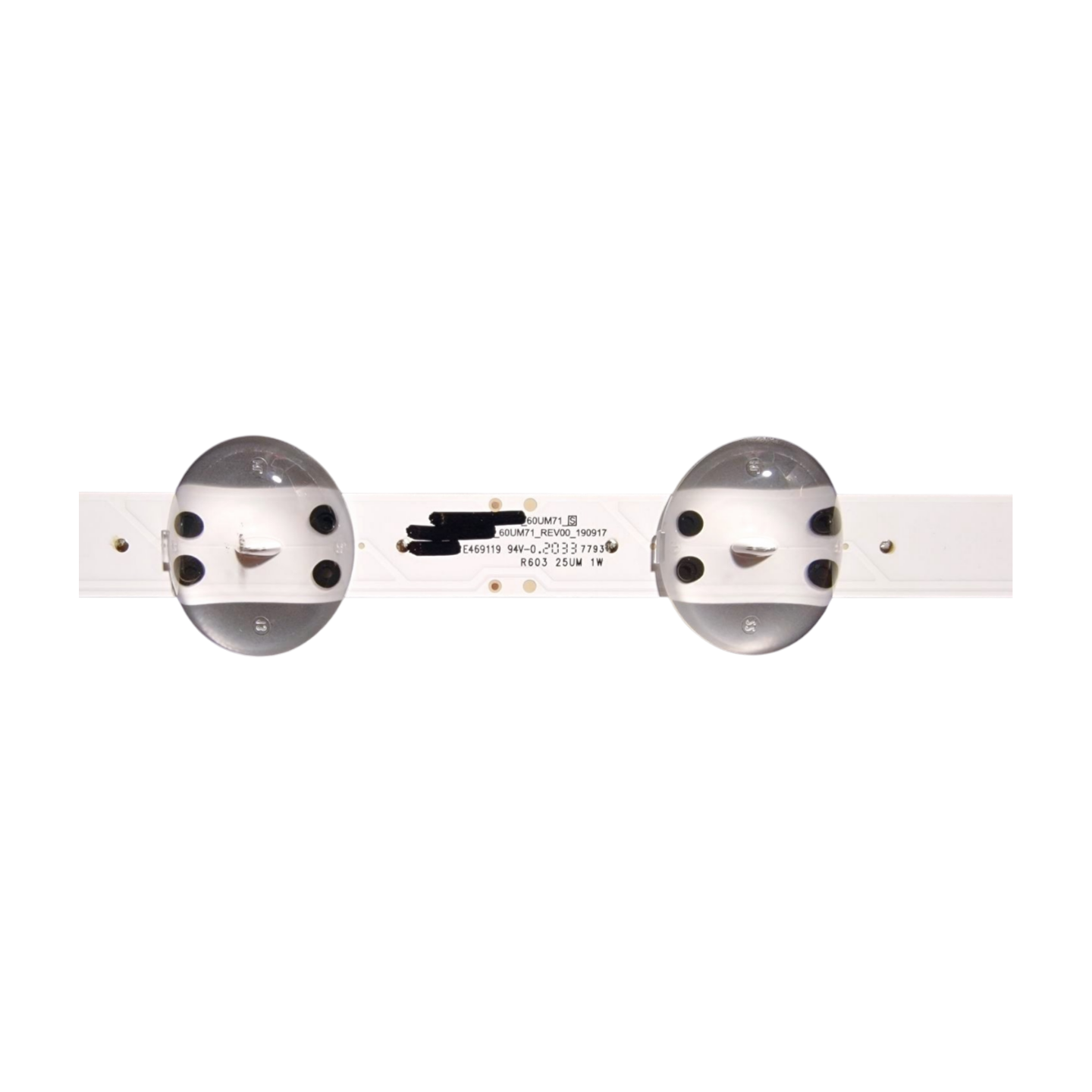

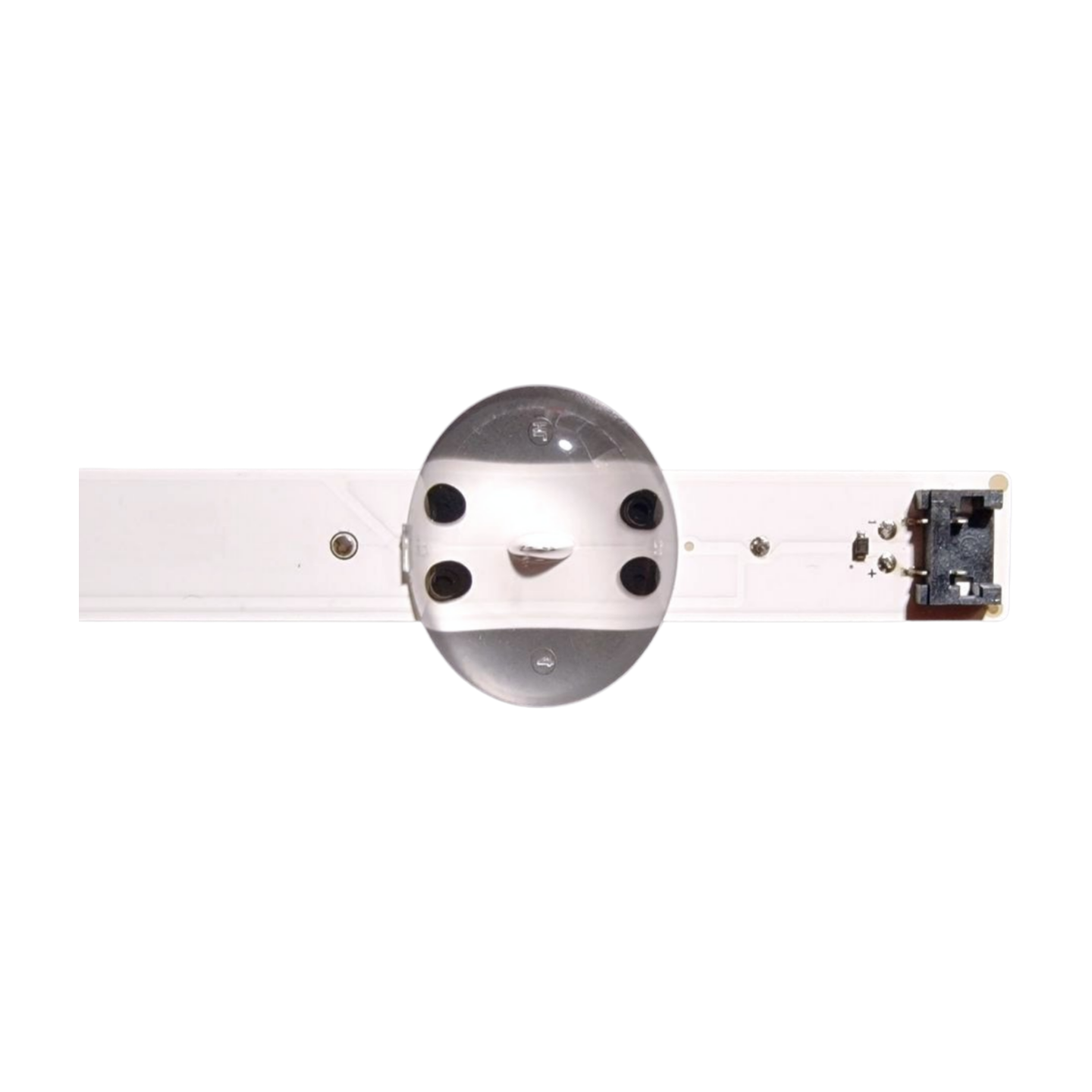

Arhitektura pozadinskog osvetljenja kod ovog modela je potpuno simetrična i sastoji se od 5 dugačkih, jednodelnih traka dužine 670 mm koje se horizontalno postavljaju unutar šasije panela (5x A-tip). Svaka pojedinačna traka opremljena je sa 8 visokoefikasnih LED dioda, što daje ukupan zbir od 40 dioda unutar celog televizora. Zavisno od specifične revizije drajver ploče i panela, diode rade na radnom naponu od 3V ili 6V, pružajući optimalan i ujednačen svetlosni fluks preko cele površine ekrana od 60 inča. Na poleđini svih pet traka fabrički je nanesena visokokvalitetna samolepljiva termalna traka koja osigurava brzu i efikasnu predaju toplote sa LED čipova na metalnu šasiju panela, čime se drastično produžava radni vek nakon servisa.
Ključne prednosti:

• Kompletan servisni kit (5 traka): Sadrži pun simetričan set (5x A-tip) potreban za potpunu reparaciju mreže unutrašnjeg osvetljenja, čime se izbegava parcijalna zamena koja brzo dovodi do novih kvarova na preostalim starim diodama.

• Jednodelni dugi profil (670 mm): Nedostatak unutrašnjih spojeva i konektora na sredini kućišta uklanja rizik od gubljenja kontakta usled termičkog širenja materijala tokom rada uređaja.

• Napredna ovalna sočiva: Specifična asimetrična (ovalna) optika pruža širok i ravnomeran snop svetlosti, savršeno se uklapajući sa fabričkim reflektorom bez pojave svetlih krugova ili tamnih senki na ekranu.

Tehničke karakteristike:

• Oznaka seta: ES-1076

• Brend: LG / Zamenski set visoke klase (Originalne specifikacije)

• Dijagonala ekrana: 60" (152 cm)

• Broj traka u pakovanju: 5 traka (5x A-tip)

• Broj dioda po traci: 8 LED dioda (Ukupno 40 dioda u televizoru)

• Dužina LED trake: 670 mm

• Radni napon po diodi: 3V / 6V kompatibilno (Zavisno od revizije šasije)

• Tip optike: Ovalna širokougaona sočiva (UHD Direct-LED)

• Samolepljiva traka: Da, fabrički nanesena termo-traka na poleđini

Kompatibilni modeli televizora:
LG (60" UM serije):

• UM Serije (4K UHD): LG 60UM7100PLB, LG 60UM7100, LG 60UM71, LG 60UM7103, LG 60UM6900PUA, LG 60UM6900, LG 60UM6950

Kompatibilne oznake TV panela (ekrana):

• LG Display / BOE panel serije: NC600DQE-VSHP1, NC600DQE-VSGP1 (kao i srodne fabričke revizije ovih panela)

Kompatibilne fabričke oznake sa traka (Part Numbers / Kataloški brojevi):

• LGIT_Y19_60UM71_REV02_190121

• LGIT_Y19_60UM70_REV02_190121

• 8LED

• LG fabrički kodovi kompleta: AGF30150701, EAV64732901
