ES-1073, LG 70UM7370 LED TRAKE

LED Trake LG 70" (SSC_Y19_Trident_70UM73) – ES-1073Komplet zamenskih LED traka oznake ES-1073 namenjen je za servisiranje i popravku pozadinskog osvetljenja na televizorima velike dijagonale od 70 inča (178 cm). Ovaj set visoke luminoznosti i stabilnosti projektovan je za LG Ultra HD (4K) televizore iz UM i UN serija koji koriste robusne Heesung (HC) panele. Kada televizor startuje, ima uredan ton i normalno reaguje na komande sa daljinskog upravljača, a slika izostane (ekran ostane potpuno taman, blesne na trenutak po paljenju ili prikazuje plavičastu svetlost bez vidljivog sadržaja), ugradnja ovog novog kompletnog seta traka uspešno otklanja kvar.
Arhitektura pozadinskog osvetljenja kod ovog modela je potpuno simetrična i sastoji se od 5 dugačkih, jednodelnih traka dužine 787 mm koje se horizontalno postavljaju unutar šasije panela (5x A-tip). Svaka pojedinačna traka opremljena je sa 10 visokoefikasnih LED dioda, što daje ukupan zbir od 50 dioda unutar celog televizora. Diode rade na stabilnom radnom naponu od 3V, pružajući ujednačen svetlosni fluks neophodan za ravnomerno osvetljavanje ekrana od 70 inča. Na poleđini svih pet traka fabrički je nanesena visokokvalitetna samolepljiva termalna traka sa visokim koeficijentom provodljivosti, koja obezbeđuje brzu i ravnomernu predaju toplote sa LED čipova na metalnu šasiju panela, drastično smanjujući radnu temperaturu nakon servisa.
Ključne prednosti:

• Kompletan servisni kit (5 traka): Sadrži pun simetričan set (5x A-tip) potreban za kompletnu zamenu unutrašnje rasvete, čime se eliminiše praksa parcijalne zamene koja brzo dovodi do novog kvara na preostalim starim diodama.

• Jednodelni stabilan profil (787 mm): Odsustvo unutrašnjih spojeva i konektora na sredini ekrana uklanja rizik od gubljenja kontakta usled širenja i skupljanja materijala pri grejanju.

• Napredna ovalna sočiva: Specifična asimetrična (ovalna) optika pruža širok i ravnomeran snop svetlosti, savršeno se uklapajući sa fabričkim reflektorom bez pojave svetlih krugova ili tamnih senki na ekranu.

Tehničke karakteristike:

• Oznaka seta: ES-1073

• Brend: LG / Zamenski set visoke klase (Originalne specifikacije)

• Dijagonala ekrana: 70" (178 cm)

• Broj traka u pakovanju: 5 traka (5x A-tip)

• Broj dioda po traci: 10 LED dioda (Ukupno 50 dioda u televizoru)

• Dužina LED trake: 787 mm

• Radni napon po diodi: 3V

• Tip optike: Ovalna širokougaona sočiva (UHD Direct-LED)

• Samolepljiva traka: Da, fabrički nanesena termo-traka na poleđini

Kompatibilni modeli televizora:
LG (70" UM / UN serije):

• UM Serije (4K UHD): LG 70UM7370, LG 70UM700, LG 70UM700PLA, 70UM7100PLA, 70UM7450專A

• UN Serije (4K UHD): 70UN71006LA, 70UN74006LA, 70UN70706LB

Kompatibilne oznake TV panela (ekrana):

• Heesung / LG panel serije: HC700DQN-VHXL1, HC700DQN-VHXL2, HC700DQN-VHXL3 (kao i srodne fabričke revizije ovih panela)

Kompatibilne fabričke oznake sa traka (Part Numbers / Kataloški brojevi):

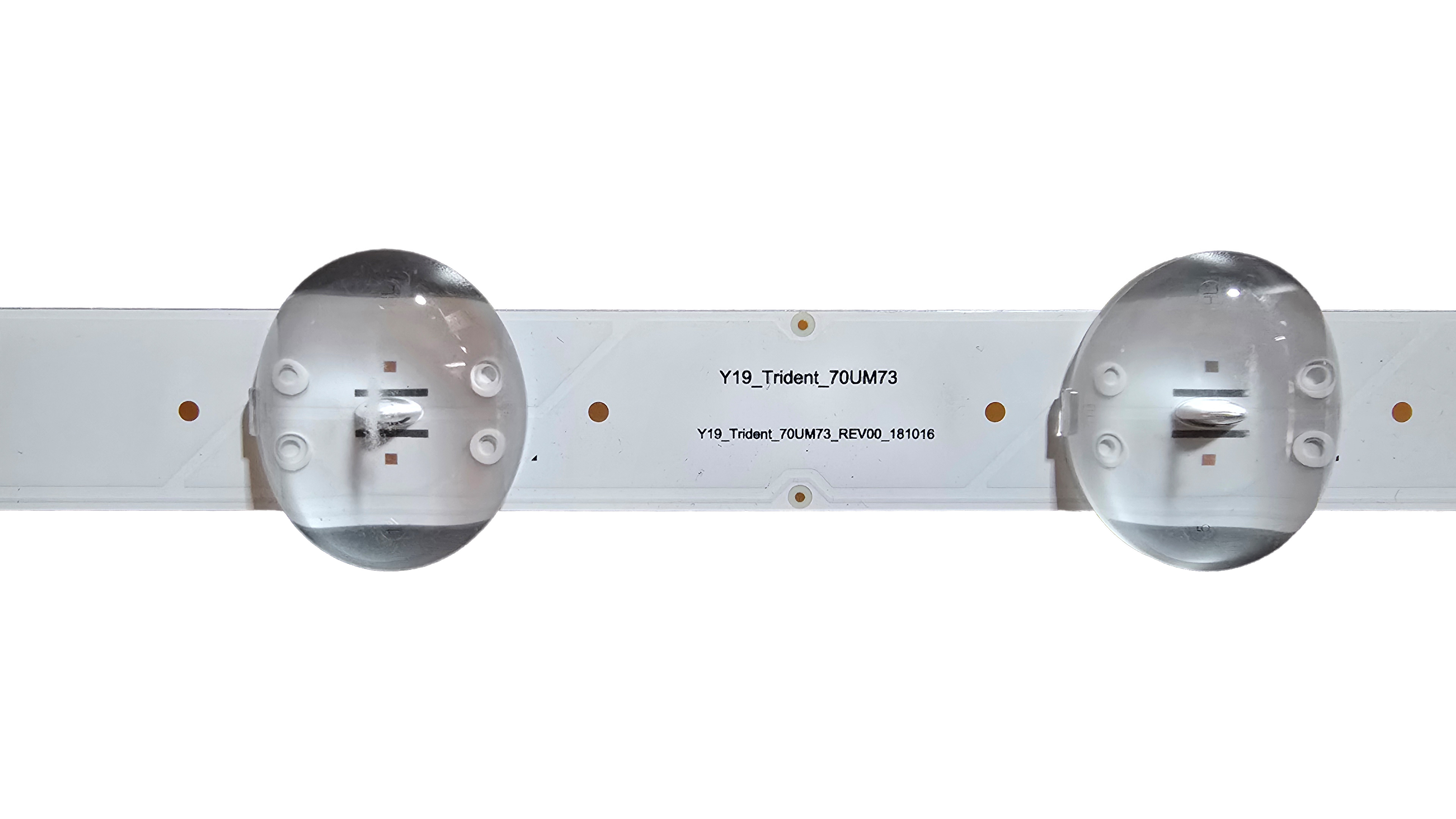

• SSC_Y19_Trident_70UM73_REV00_181016

• EAVS4492
