ES-1023, LG 43LJ 43UK 43UM LED TRAKE

LED Trake LG 43" (17Y 43inch / SSC_43LJ61) – ES-1023Komplet zamenskih LED traka oznake ES-1023 predstavlja jedan od najmasovnijih i najtraženijih setova za servisiranje pozadinskog osvetljenja na televizorima dijagonale 43 inča (109 cm). Ovaj komplet pokriva nekoliko generacija LG televizora proizvedenih između 2017. i 2021. godine, obuhvatajući Full HD modele (LJ, LK serije) i ultra-popularne 4K Ultra HD modele (UJ, UK, UM, UN i UP serije). Kada televizor ima uredan ton i reaguje na komande daljinskog upravljača, a slika nedostaje (ekran je potpuno taman, blesne na trenutak pa se ugasi ili je slika vidljiva samo pod uglom pod svetlom blica), ugradnja ovog zamenskog seta u potpunosti otklanja kvar.

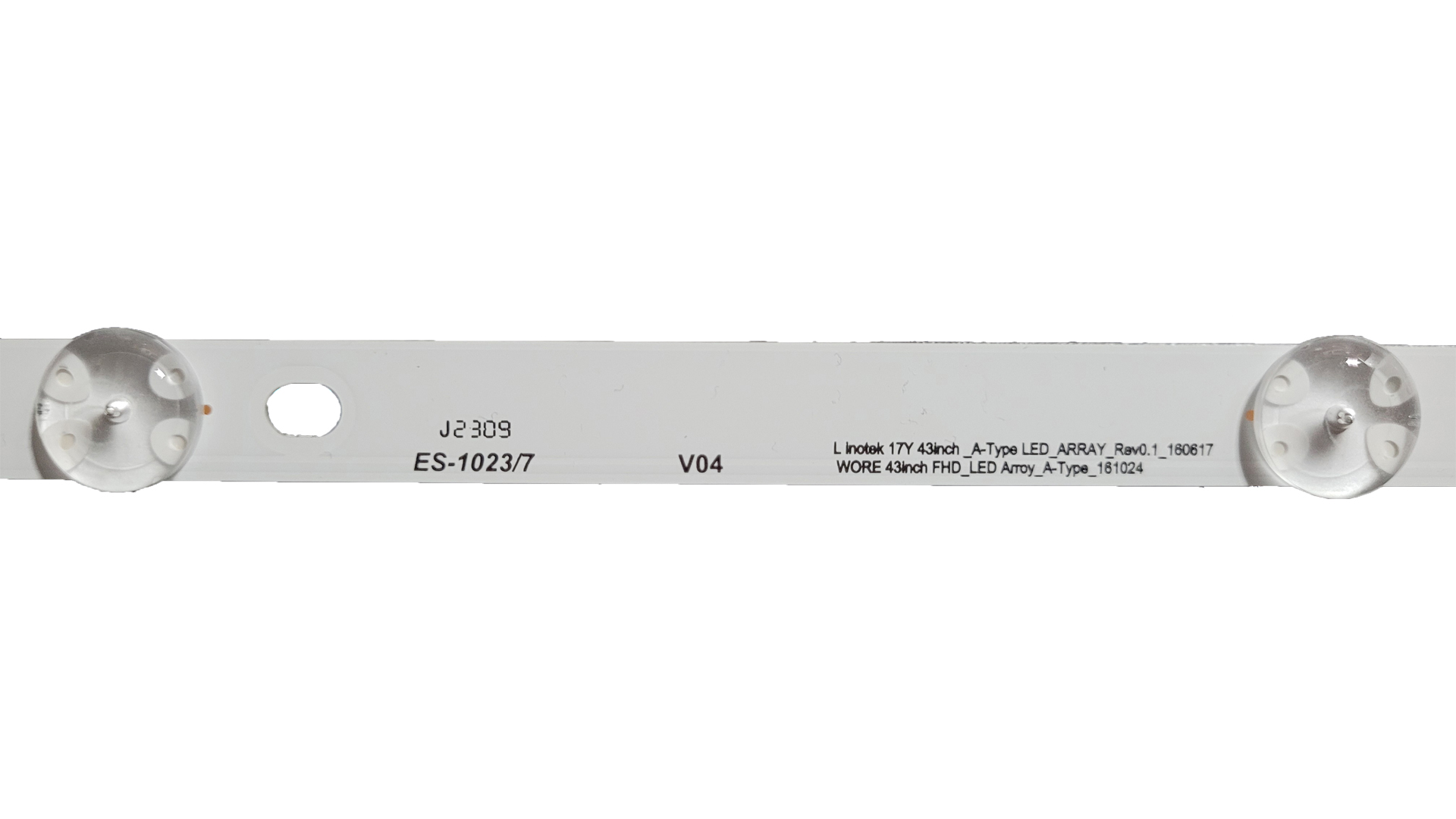

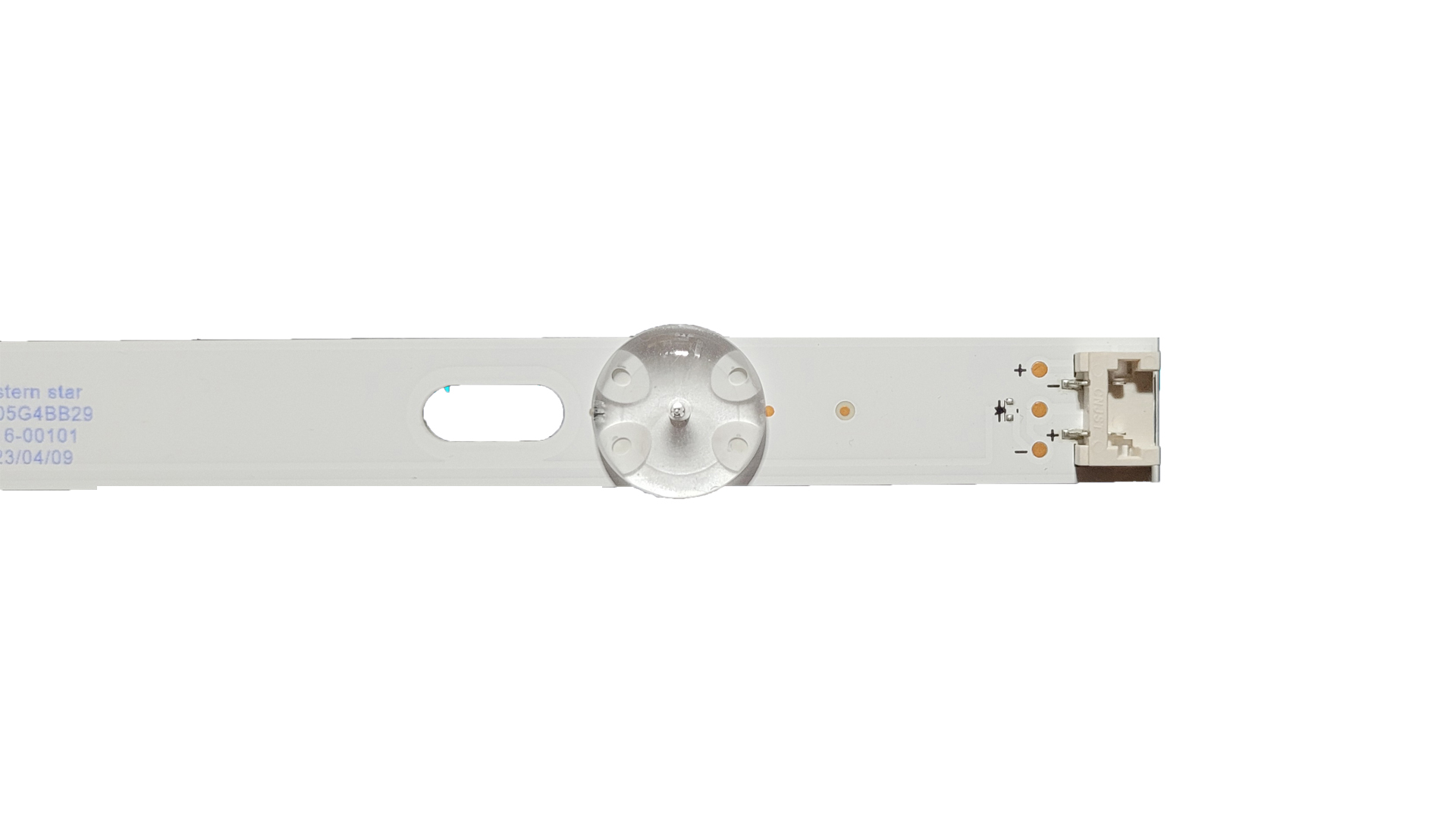

Arhitektura ovog pozadinskog osvetljenja sastoji se od 3 jednodelne trake dužine 830 mm (odnosno 828 mm u zavisnosti od merne tačke štampe) koje se montiraju horizontalno celom dužinom šasije panela. Svaka traka sadrži 7 visokoefikasnih LED dioda koje rade na stabilnom radnom naponu od 3V, što daje ukupan zbir od 21 diode u celom televizoru. Na poleđini svih traka fabrički je nanesena visokokvalitetna samolepljiva termalna traka sa visokim koeficijentom provodljivosti. Ona osigurava brzo i ravnomerno odvođenje toplote sa LED čipova na metalnu šasiju panela, čime se radna temperatura drastično smanjuje, a radni vek nakon servisa maksimalno produžava.
Ključne prednosti:

• Izuzetna kompatibilnost (Unifikovan dizajn): Tri identične trake (3x A-tip) menjaju širok spektar fabričkih revizija (Innotek / Wooree / SSC), čime se rizik od pogrešnog poručivanja svodi na minimum.

• Jednostavna ugradnja bez spajanja: Jednodelni profil dužine 830 mm eliminiše potrebu za spajanjem levih i desnih polutreka na sredini panela, uklanjajući mogućnost prekida na unutrašnjim konektorima.

• Precizna optika bez mrlja: Širokougaona okrugla sočiva savršeno prate fabrički raspored rupa na reflektujućoj foliji, čime se garantuje homogeno osvetljenje bez pojave svetlijih tačaka ("bura") ili tamnih senki na ekranu.

Tehničke karakteristike:

• Oznaka seta: ES-1023

• Brend: LG / Zamenski set visoke klase (Originalne specifikacije)

• Dijagonala ekrana: 43" (109 cm)

• Broj traka u pakovanju: 3 trake (3x A-tip)

• Broj dioda po traci: 7 LED dioda (Ukupno 21 dioda u televizoru)

• Dužina LED trake: 828 mm – 830 mm

• Radni napon po diodi: 3V

• Tip optike: Okrugla širokougaona sočiva (3V UHD/FHD Direct-LED)

• Samolepljiva traka: Da, fabrički nanesena termo-traka na poleđini

Kompatibilni modeli televizora:
LG (LJ / LK / UJ / UK / UM / UN / UP / LV serije):

• LJ / LK Serije (FHD): 43LJ510V, 43LJ515V, 43LJ5150, 43LJ541V, 43LJ5500, 43LJ550M, 43LJ5550, 43LJ594V, 43LJ610V, 43LJ614V, 43LJ624V, 43LJ634V, 43LJ641V, 43LK5900, 43LK5900PLA

• UJ Serija (4K UHD): 43UJ630V, 43UJ6307, 43UJ6309, 43UJ634V, 43UJ635V, 43UJ639V, 43UJ651V, 43UJ6517, 43UJ6519, 43UJ6525, 43UJ6560, 43UJ6565, 43UJ670V, 43UJ701V, 43UJ710V, 43UJ740V

• UK Serija (4K UHD): 43UK6090, 43UK6200, 43UK6200PLA, 43UK6200PLB, 43UK6300, 43UK6300PLA, 43UK6300PLB, 43UK6400, 43UK6400PLA, 43UK6400PLF, 43UK6470, 43UK6470PLC, 43UK6500

• UM / UN / UP Serije: 43UM7000PLA, 43UM7050PLF, 43UM7100PLB, 43UM7400PLB, 43UN7100, 43UN71003LB, 43UP76703LB, 43US6300

• Komercijalne i hotelske serije (LV / UV / LU): 43LV340C, 43LV340CZB, 43LV640S, 43LV761H, 43UV340C, 43UV761H, 43LU661H, 43LT340

(Lista obuhvata sve specifične regionalne sufikse šasija poput: .BEEYLJP, .BEEGLJP, .BEETLJP, .BEEWLJP, .BEUGLJP, .BEEUYLJP, .BEUYCJP)
Kompatibilne oznake TV panela (ekrana):
Set pokriva ekstremno široku paletu panela (proizvođači HEESUNG Electronics, LG Display, i dr.):

• HC430DGG serije: HC430DGG-ABTL1, HC430DGG-ABTL3, HC430DGG-ABWL1, HC430DGG-SLTL1, HC430DGG-SLTL2, HC430DGG-SLTL3, HC430DGG-SLTL5, HC430DGG-SLTL7, HC430DGG-SLWL1, HC430DGG-SLWL3, HC430DGG-SLGL1, HC430DGG-SLGL2, HC430DGG-ABXL1, HC430DGG-ABXL3 (i sufiksi A11X, 9111, 9131, A14X)

• HC430DGN / HC430DUN serije: HC430DGN-ABSR1, HC430DGN-ABSR2, HC430DUN-SLTL1, HC430DUN-SLTL3, HC430DUN-VATL3, HC430DUNABSR1, HC430DUNABSR2, HC430DUNABSR3, HV430DUNABSR3-A14X

• NC430DGG / NC430DUE serije: NC430DGG-AAFX, NC430DGG-AAFX1, NC430DGG-AAFX2, NC430DGG-AAFX3, NC430DUE-AAFX1, NC430DUE-AAFX3, NC430DUE-ABFX1

• Ostali paneli: AC430DGG-SLJM1, LC430DUY-SHA3

Kompatibilne oznake sa fabričkih traka (Part Numbers):

• Oznaka LG Innotek štampe: 17Y 43inch_A-type LED_ARRAY_REV0.0_160926

• Oznaka Wooree štampe: 43UJ65 WOOREE 43inch UHD_LED Arry_A-Type_161024

• Oznaka SSC štampe: SSC_43LJ61_7LED_REV02_170224 / 3PCM00785A

• Kataloški kodovi zamenskih panela: LC43490058A, LC43490059A, LC43490060A, LC43490062A, LC43490063A, LC43490064A, LC43490072A, LC43490073A, LC43490074A, 180220

• LG fabrički kodovi kompleta (Kataloški brojevi): AGF78899501, AGF79078001, AGF79097901, AGF78860201
