ES-1134, LG 43UK6500 LED TRAKE

LED Trake LG 43" (SSC_43UK65 / SVL430A62) – ES-1134Komplet zamenskih LED traka oznake ES-1134 namenjen je za servisiranje i popravku pozadinskog osvetljenja na LG televizorima dijagonale 43 inča (109 cm) novije generacije. Ovaj pouzdani i visokoefikasni komplet projektovan je specifično za Ultra HD (4K) Smart televizore iz UK, UM i UN serija koji koriste rasvrtne matrice sa ovalnom optikom i LG Display (HC/H) panele. Kada televizor startuje, ima uredan ton i normalno reaguje na komande daljinskog upravljača, a slika izostane (ekran ostane potpuno taman, pozadinsko osvetljenje blesne na trenutak po paljenju ili se slika jedva nazire pod jakim spoljnim svetlom), ugradnja ovog novog kompletnog seta traka uspešno otklanja kvar.

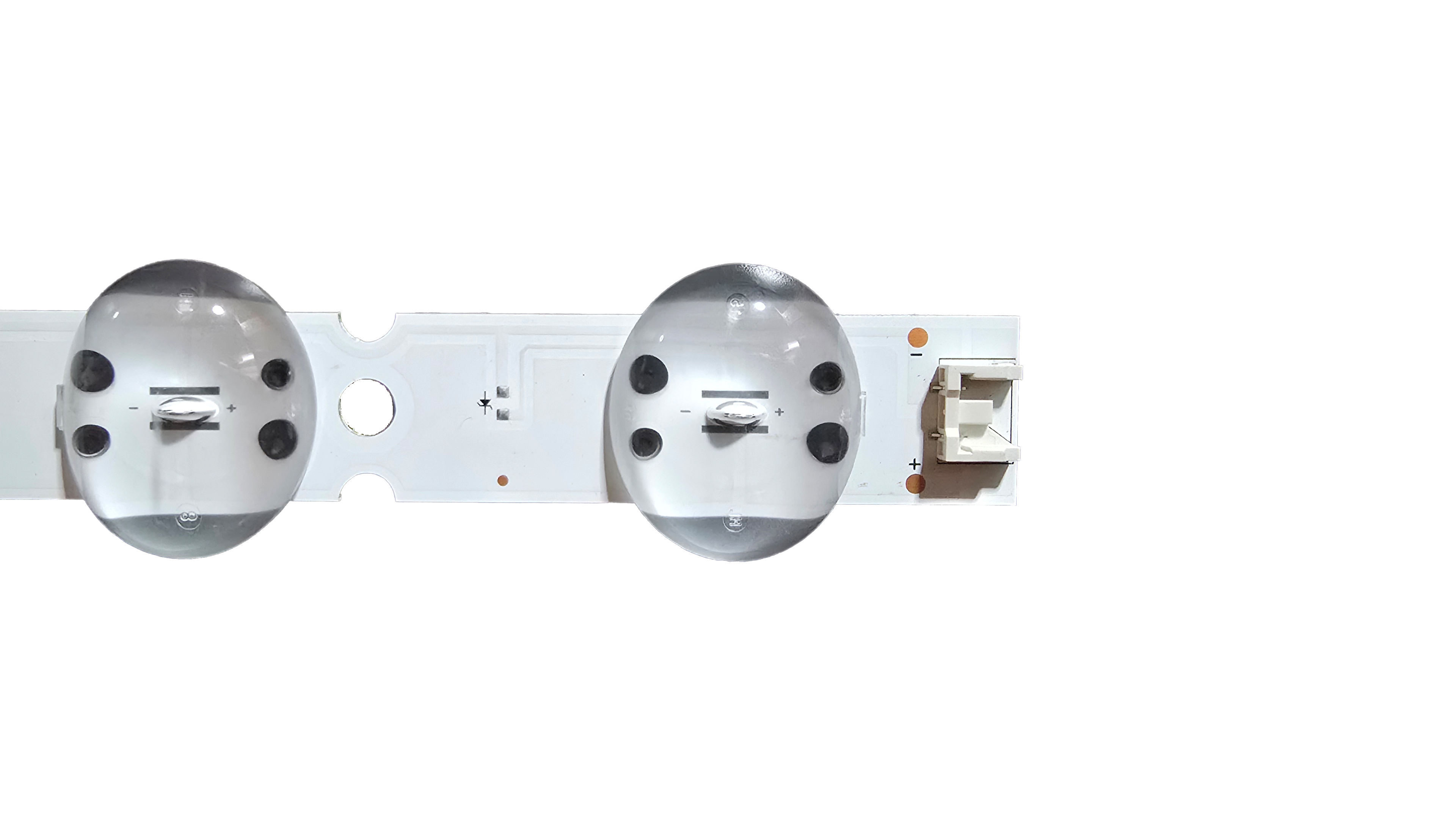

Arhitektura pozadinskog osvetljenja kod ove šasije je potpuno simetrična i sastoji se od 3 dugačke, jednodelne trake dužine 446 mm koje se horizontalno paralelno montiraju unutar kućišta (3x A-tip). Svaka pojedinačna traka opremljena je sa 8 visokoefikasnih LED dioda, što daje ukupan zbir od 24 diode unutar celog televizora. Sve diode rade na stabilnom radnom naponu od 3V. Na trakama su montirana specifična ovalna (konveksna) sočiva koja pružaju izuzetno širok i ravnomeran ugao prelamanja svetlosti, što je od ključnog značaja za 4K panele kako bi se obezbedila homogena osvetljenost bez pojave svetlih krugova ili tamnih senki na ekranu. Na poleđini sve tri trake fabrički je nanesena visokokvalitetna samolepljiva termalna traka sa visokim koeficijentom provodljivosti, koja omogućava brzu predaju toplote sa LED čipova na metalnu šasiju panela, drastično produžavajući radni vek nakon servisa.
Ključne prednosti:

• Kompletan servisni kit (3 trake): Sadrži pun simetričan set (3x A-tip) potreban za kompletnu zamenu fabričke rasvete, čime se izbegava parcijalna popravka koja ubrzo dovodi do novog kvara na preostalim starim diodama.

• Jednodelni robusni profil (446 mm): Odsustvo unutrašnjih spojeva i konektora na sredini trake uklanja rizik od gubljenja kontakta usled termičkog širenja i skupljanja materijala tokom dugotrajnog rada uređaja.

• Napredna ovalna sočiva: Difuzna optika specijalnog oblika pruža optimalno rasipanje svetlosti pod plitkim uglom, što u potpunosti sprečava pojavu svetlih tačaka (tzv. "baba") na ekranu.

Tehničke karakteristike:

• Oznaka seta: ES-1134

• Brend: LG / Zamenski set visoke klase (Originalne specifikacije)

• Dijagonala ekrana: 43" (109 cm)

• Broj traka u pakovanju: 3 trake (3x A-tip)

• Broj dioda po traci: 8 LED dioda (Ukupno 24 diode u televizoru)

• Dužina LED trake: 446 mm

• Radni napon po diodi: 3V

• Tip optike: Ovalna širokougaona sočiva (Trident Direct-LED)

• Samolepljiva traka: Da, fabrički nanesena termo-traka na poleđini

Kompatibilni modeli televizora:
Ovaj set pokriva veoma široku paletu LG 4K Smart televizora (uključujući globalne i regionalne oznake modela):

• LG UK Serije (UHD 4K): LG 43UK6500, 43UK6500AUA, 43UK6500PLB, 43UK6500MLA, 43UK6510PSF, 43UK6520, 43UK6520PSA, 43UK6750, 43UK6950PLB

• LG UM Serije (UHD 4K): LG 43UM75, 43UM7500PLA, 43UM751C, 43UM751C0ZA, 43UM7400PLB, 43UM7450Sample, 43UM7450PLA, 43UM7600, 43UM7600PLB, 43UM76007

• LG UN Serije (UHD 4K): LG 43UN73006LC, 43UN74006LB, 43UN80003LC

Kompatibilne oznake TV panela (ekrana):
Set je u potpunosti usklađen sa sledećim ekranima kompanija LG Display i Heesung Electronics:

• HC430DQG-ABXL1 / HC430DQG-ABXL2 / HC430DQG-ABXL3

• HC430DQG-ABXR1 / HC430DQGABXR1

• HC430DQG-SLUR1-A14X / HC430DQGSLUR1A14X

• HC430DQG-SLUR2 / HC430DQG-SLUR2-A14X

• HC430DQG-SLXL1 / HC430DQG-SLXL2 / HC430DQG-SLXL3

• HC430DQG-SLXR1 / HC430DQG-SLXR2 / H430DCQG-SLXR1 / H430DCQGSLXR1

• HC430DQN-ABUR2 / HC430DQN-VKXL1

Kompatibilne fabričke oznake sa traka (Part Numbers / Kataloški brojevi):

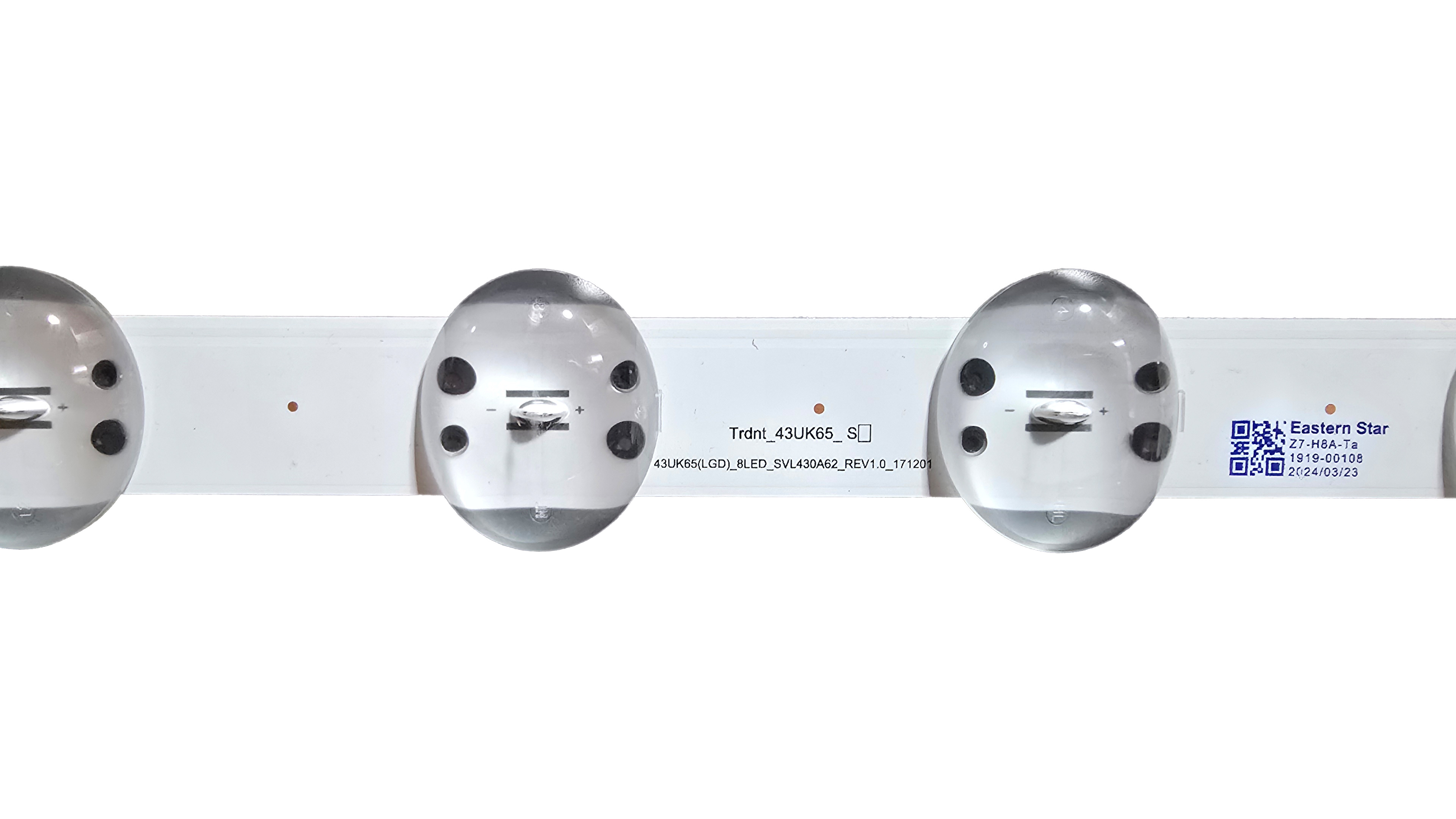

• SSC_43UK65(LGD)_8LED_SVL430A62

• SSC_Trident_43UK65

• LG fabrički kod kompleta (Part Number): AGM76191801 (PLC)
