ES-206, LG 42LN575S LED TRAKE

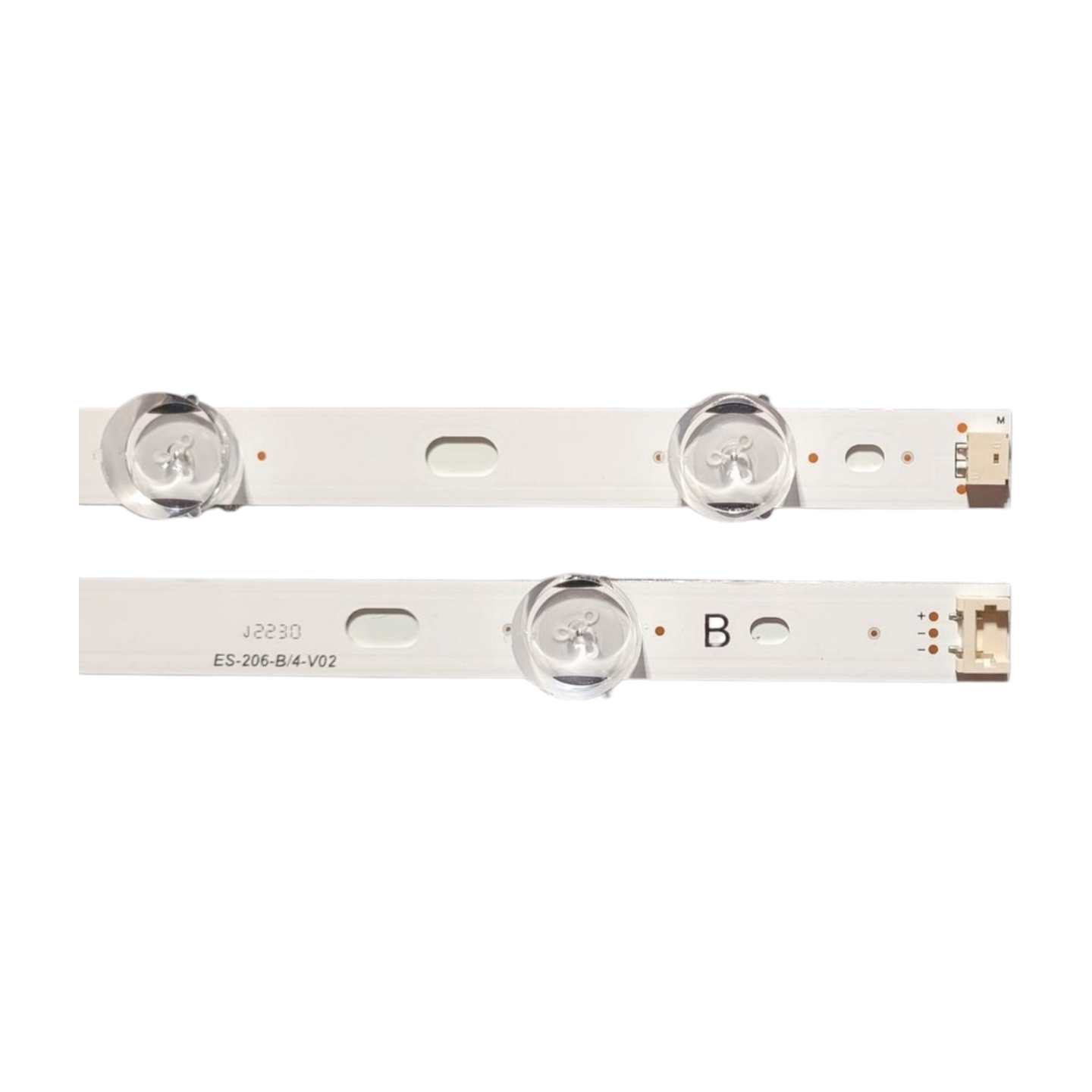

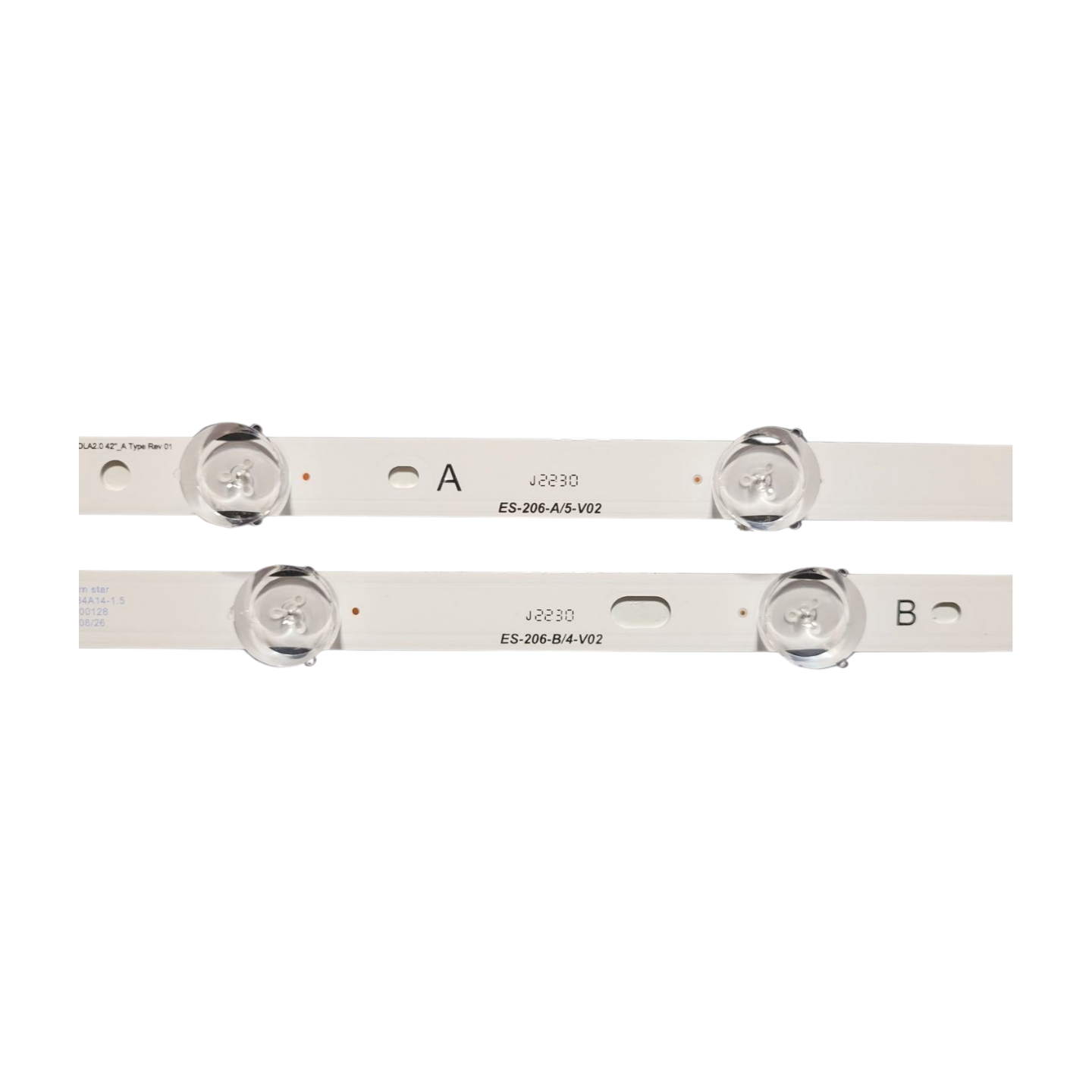

LED Trake ES-206 / LG 42LN575S (Polo / Pola 2.0 Set 10 kom)Profesionalni komplet LED traka za pozadinsko osvetljenje 42" Full HD televizora brenda LG iz popularne LN serije. Ovaj komplet je specifičan jer koristi POLO (Pola 2.0) arhitekturu sočiva i rasporeda dioda. Set se sastoji od ukupno 10 traka koje se u koritu ekrana spajaju u 5 horizontalnih linija (svaku liniju čine jedna A i jedna B traka). Trake su izrađene na aluminijumskoj podlozi sa fabrički nanesenom termički provodljivom dvostrano lepljivom trakom za stabilno hlađenje 3V dioda.
Tehničke specifikacije

• Oznaka kompleta: ES-206 (Polo verzija)

• Kodne oznake na trakama (LG Innotek):
• A Type: LG INNOTEK POLA2.0 42" A Type (Kataloški: 6916L-1214A / 6916L-1412A)

• B Type: LG INNOTEK POLA2.0 42" B Type (Kataloški: 6916L-1215A / 6916L-1413A)

• Kataloški broj fabričkog kita: AGF78379401 / 6916L-1402A / 6916L-1403A / 6916L-1404A / 6916L-1405A (Pola kompatibilne revizije)

• Sastav kompleta: Ukupno 10 traka (5 $\times$ A tip + 5 $\times$ B tip) – formiraju 5 horizontalnih linija

• Broj dioda po traci:
• A traka: 5 LED (dužina 455 mm)

• B traka: 4 LED (dužina 394 mm)

• Ukupan broj dioda u TV-u: 45 LED (9 dioda po spojenoj horizontalnoj liniji: 5 + 4)

• Radni napon diode: 3V

• Tip sočiva: POLO (Karakteristična velika, poluokrugla ispupčena sočiva)

• Samolepljiva traka: Da (termo-provodljiva pozadina)

• Brend: LG

Kompatibilnost sa panelima (AU Optronics)
Ovaj komplet pozadinskog osvetljenja je fabrički namenjen za prvu ugradnju u televizore koji koriste AUO matrice. Direktno odgovara za sledeće modele 42-inčnih ekrana:T420HVN05.0 / T420HVN050

• T420HVN05.1 / T420HVN051

• T420HVN05.2 / T420HVN052

Podržani modeli televizora
Ovaj set pozadinskog osvetljenja pokriva specifične verzije 42" modela iz LN serije koji najčešće nose sledeće sufikse:

• LG 42LN5400 / 42LN5400-ZA (Oznaka sufiksa: BEEDLJG)

• LG 42LN570S / 42LN570S-ZA (Oznaka sufiksa: BEEDLJP)

• LG 42LN5708 / 42LN5708-ZA (Oznaka sufiksa: BEUDLJP)

• LG 42LN575S / 42LN575S-ZE (Oznaka sufiksa: BEEDLJP)

• LG 42LN5778 / 42LN5778-ZK

• LG 42LN577S

KLJUČNA NAPOMENA ZA RAZLIKOVANJE (POLO vs. OBIČNA VERZIJA):
Za LG 42" televizore iz LN generacije postoje dve potpuno različite i nekompatibilne verzije traka koje zavise od ugrađenog ekrana i T-CON ploče. Najbrža identifikacija pre rasklapanja panela vrši se pogledom na boju T-CON ploče kroz prorez na zadnjem poklopcu:

• AUO PANEL (Plavi T-CON / Oznake T420HVN): Koristi upravo ovaj komplet ES-206 sa velikim POLO sočivima i rasporedom od 9 dioda po redu (5+4).

• LG PANEL (Zeleni T-CON): Koristi standardni komplet ES-025 sa manjim okruglim sočivima i rasporedom od 10 dioda po redu (5+5).

Pre poručivanja obavezno proverite boju T-CON ploče ili model panela na nalepnici kako biste izbegli pogrešnu reviziju traka.
