ES-118, LG 39LN5400 39LA620S LED TRAKE

LED Trake LG 39" (LG Innotek POLA2.0 39") – ES-118Komplet zamenskih LED traka oznake ES-118 namenjen je za profesionalno servisiranje i popravku pozadinskog osvetljenja na televizorima dijagonale 39 inča (99 cm). Ovaj legendarni i izuzetno zastupljen komplet razvijen je za LG modele iz čuvenih LN i LA serija (generacija 2013/2014) koji koriste prepoznatljivu POLA 2.0 arhitekturu pozadinskog osvetljenja. Kada unutrašnja rasveta dotraje, uređaj najčešće zadržava uredan ton i regularno reaguje na komande daljinskog upravljača, dok prikaz na ekranu u potpunosti izostane (crn ekran) ili pozadinsko osvetljenje samo blesne na trenutak pri startovanju televizora usled aktiviranja zaštite drajvera. Ugradnja ovog novog, kompletnog seta traka uspešno i dugotrajno otklanja kvar.
Ova šasija koristi asimetričnu arhitekturu sa podeljenim segmentima koji se mehanički i električno spajaju na sredini panela preko unutrašnjih konektora, formirajući pune horizontalne linije. Kompletan set sadrži ukupno 8 traka koje se uparuju u 4 horizontalne linije (4A + 4B):

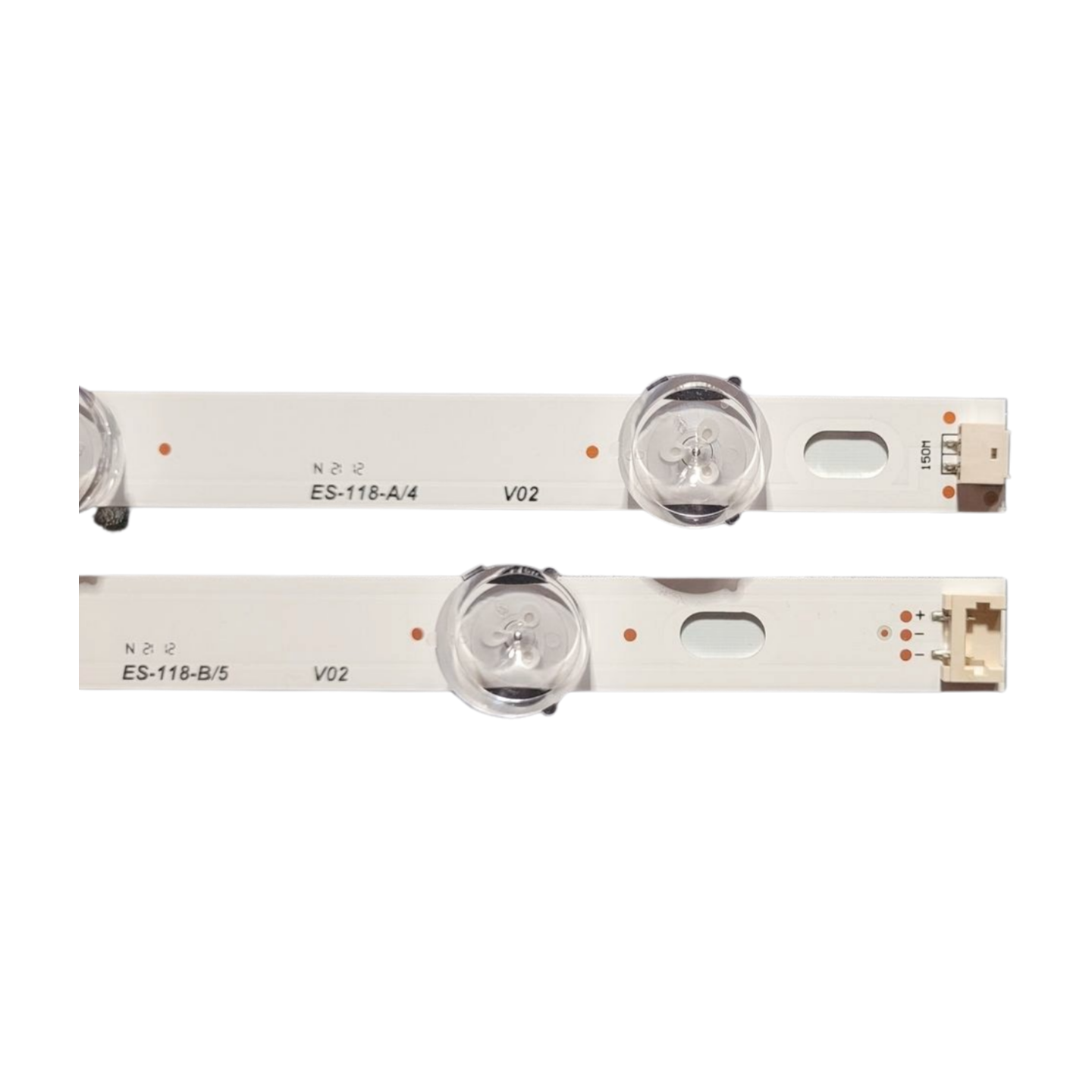

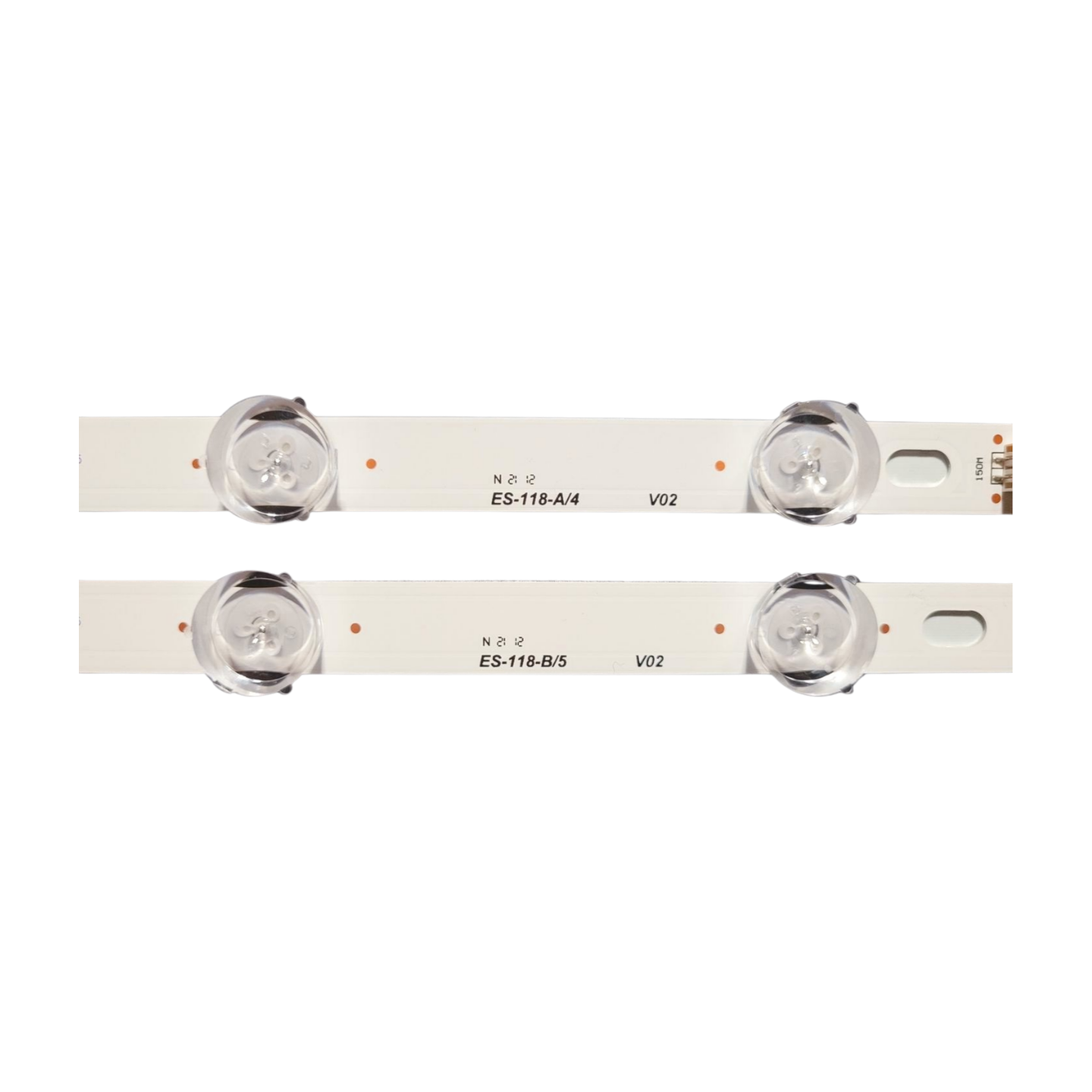

• A-Tip / Levi segment (4 komada u setu): Dužina 341 mm opremljena sa 4 LED diode (Fabrička oznaka: POLA2.0 39" A Type).

• B-Tip / Desni segment (4 komada u setu): Dužina 436 mm opremljena sa 5 LED dioda (Fabrička oznaka: POLA2.0 39" B Type).

Spajanjem leve (A) i desne (B) trake dobija se jedna kompaktna linija od 9 dioda ukupne dužine 777 mm. Ceo televizor ima ukupno 4 takve linije, što daje zbir od 36 visokoefikasnih dioda koje rade na stabilnom radnom naponu od 3V. Na poleđini svih 8 segmenata fabrički je nanesena visokokvalitetna samolepljiva termalna traka koja osigurava brzu i pouzdanu predaju toplote na metalnu šasiju panela, drastično smanjujući temperaturu čipova i produžavajući im radni vek.
Ključne prednosti:

• Kompletan servisni kit (8 segmenata): Sadrži 4 leve (A) i 4 desne (B) trake. Zamena kompletnog pozadinskog osvetljenja je jedini siguran način da se izbegne brzi povratak televizora na servis, jer su sve stare diode u panelu podjednako oslabljene i radno istrošene.

• Originalni POLA 2.0 raspored: Pozicije unutrašnjih konektora, otvori za pozicionere na šasiji i korak dioda u potpunosti odgovaraju fabričkim LG Innotek specifikacijama, što garantuje brzu i bezbednu ugradnju.

• Robusna difuzna optika: Karakteristična okrugla sočva srednje veličine pružaju odličan i širok ugao rasipanja svetlosti, savršeno se uklapajući sa fabričkim reflektorom bez pojave tamnih uglova ili svetlih tačaka na slici.

Tehničke karakteristike:

• Oznaka seta: ES-118

• Brend: LG / Zamenski set visoke klase (Originalne specifikacije)

• Koncept šasije: LG Innotek POLA 2.0 39"

• Dijagonala ekrana: 39" (99 cm)

• Broj traka u pakovanju: 8 komada (4x Levi A-tip + 4x Desni B-tip)

• Ukupan broj dioda po liniji: 9 LED dioda (4 na levoj + 5 na desnoj traci)

• Ukupan broj dioda u TV-u: 36 LED dioda

• Dužina traka: Levi segment (A): 341 mm | Desni segment (B): 436 mm (Ukupno spojeno: 777 mm)

• Radni napon po diodi: 3V

• Tip optike: Okrugla širokougaona sočiva (Direct-LED POLA)

• Samolepljiva traka: Da, fabrički nanesena termo-traka na poleđini

Kompatibilni modeli televizora:
Ovaj set pokriva izuzetno široku paletu LG 39" modela na našem tržištu:

• LG LN Serije: 39LN5400, 39LN5406, 39LN575S, 39LN577S, 39LN5758, 39LN539VZD, 39LN540BZA, 39LN540RZA, 39LN540SZA, 39LN540UZA, 39LN540UZB, 39LN540VZA, 39LN541UZB, 39LN541VZC, 39LN570RZA, 39LN570SZA, 39LN570SZE, 39LN570UZA, 39LN570VZA, 39LN570VZE, 39LN575, 39LN575RZE, 39LN575SZE, 39LN575UZE, 39LN575VZE, 39LN577, 39LN577SZK, 39LN577VZK, 39LN578SZE, 39LN578VZE, 39LN610SZB, 39LN610VZB, 39LN613SZB, 39LN613VZB, 39LN5400ZA, 39LN5403ZA, 39LN5404ZA, 39LN5405ZA, 39LN5406ZA, 39LN5700ZA, 39LN5707ZA, 39LN5708ZA, 39LN5708ZE, 39LN5757ZE, 39LN5758ZE, 39LN5778ZK, 39LN5788ZE, 39LN6108ZB, 39LN6138ZB

• LG LA Serije: 39LA620S, 39LA6208, 39LA613SZA, 39LA613SZB, 39LA613VZA, 39LA613VZB, 39LA613VZF, 39LA613VZG, 39LA615SZA, 39LA615SZB, 39LA615VZA, 39LA615VZB, 39LA615VZE, 39LA615VZF, 39LA616VZG, 39LA620SZA, 39LA620VZA, 39LA621SZD, 39LA621VZD, 39LA6130ZB, 39LA6134ZB, 39LA6136ZB, 39LA6139ZB, 39LA6154ZB, 39LA6156ZB, 39LA6200, 39LA6208ZA, 39LA6218ZD

Kompatibilne oznake TV panela (ekrana):
Set direktno podržava sledeće modele 39" ekrana (LG Display i AUO):

• HC390DUN-VCFP1-11XX / HC390DUN-VCFP1-21XX

• HC390DUNVCFP111XX / HC390DUNVCFP121XX

• HC390DUNVAHS1 / HC390DUNVAHS2

• HC390DUNVCHS1 / HC390DUNVCHS2 / HC390DUNVCHS3

• NC390DUNVXBP / NC390DUNVXBP1

• T390HVJ01.0 / T390HVN022

Kompatibilne fabričke oznake sa traka (Part Numbers / Šasijske oznake):

• LG INNOTEK POLA2.0 39" A TYPE

• LG INNOTEK POLA2.0 39" B TYPE

• HC390DUNVCFP1-21XX (oznaka na tekstolitu)

• LG fabrički kod kompleta (Part Number): AGF78400401
