ES-069, LG 55LN5758 55LA620S LED TRAKE

LED Trake LG 55" Innotek POLA 2.0 (LN / LA serije) – ES-069Komplet zamenskih LED traka oznake ES-069 namenjen je za popravku pozadinskog osvetljenja na televizorima dijagonale 55 inča (140 cm). Ovaj set je specifično razvijen za LG šasije iz LN i LA generacije koje koriste Innotek POLA 2.0 arhitekturu osvetljenja. Zamena kompletnog seta osigurava stabilan rad, ujednačenu osvetljenost i fabrički intenzitet boja bez pojave tamnih uglova ili prebelih tačaka na ekranu.
Trake su izrađene na aluminijumskoj podlozi (jezgru) koja pruža znatno bolje hlađenje i brže odvođenje toplote sa dioda u odnosu na jeftinije tekstolitne varijante. Na poleđini traka nalazi se fabrički nanesena dvostrano lepljiva termalna traka za direktnu montažu na metalnu šasiju panela.
Ključne prednosti:

• Aluminijumsko jezgro: Efikasno odvodi toplotu, čime se drastično smanjuje radna temperatura dioda i produžava njihov radni vek.

• Kompletan servisni set: Sadrži svih 14 traka potrebnih za zamenu u jednom televizoru (spajaju se po dužini u 7 uzdužnih linija).

• Originalni Innotek POLA 2.0 profil: Sočiva su dizajnirana da svetlost rasipaju pod širokim uglom, što garantuje savršeno homogenu sliku bez efekta "baterijske lampe".

Tehničke karakteristike:

• Oznaka seta: ES-069

• Brend: LG / Zamenski set visokog kvaliteta (proizvođač Eastern Star)

• Dijagonala ekrana: 55" (140 cm)

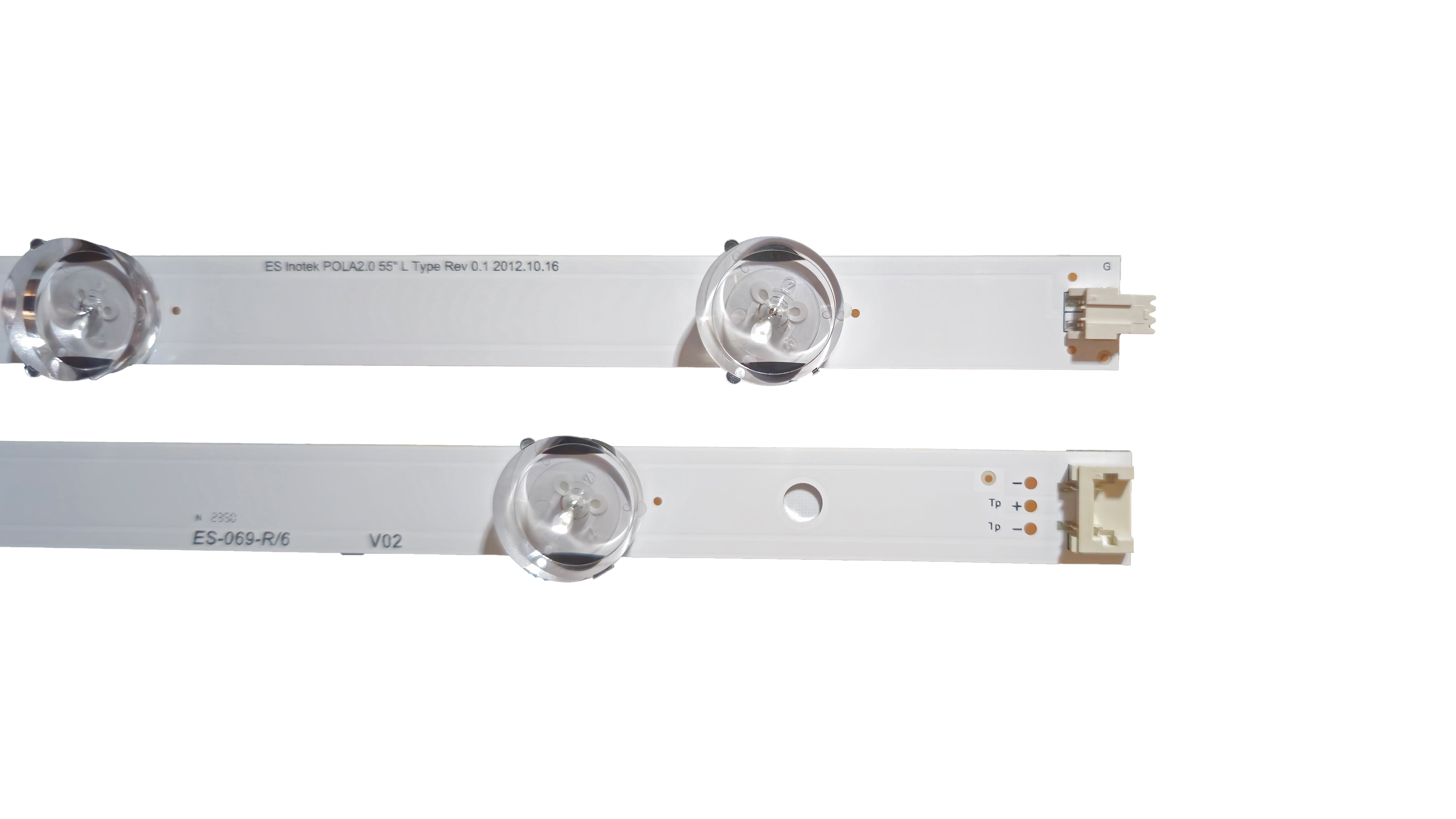

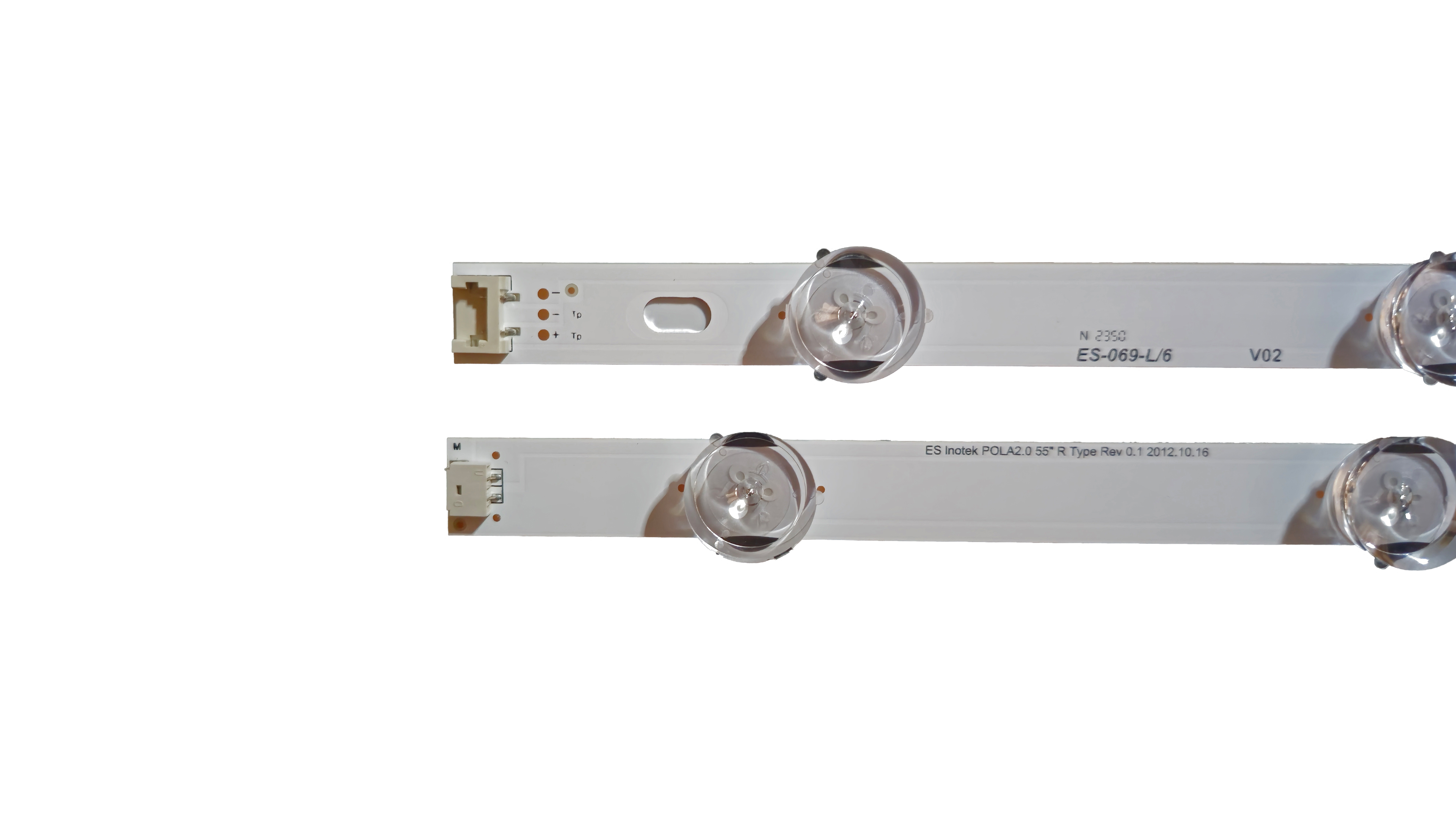

• Broj traka u pakovanju: 14 traka (7x L tip / Tip LX + 7x R tip / Tip RX) koje se spajaju u 7 redova

• Broj dioda po delu trake:
• L (Left) tip: 6 LED dioda (Dužina: 595 mm)

• R (Right) tip: 6 LED dioda (Dužina: 548 mm)

• Ukupno po jednom sklopljenom redu (L+R): 12 LED dioda (Dužina reda cca 1143 mm)

• Radni napon po diodi: 3V

• Tip sočiva: Okrugla (POLA 2.0 profil)

• Samolepljiva traka: Da, integrisana na poleđini (termo-provodna)

Kompatibilni modeli televizora:
LG (LA / LN Smart i Standard serije): 55LA620S, 55LA6208, 55LN5758, 55LN575, 55LN5400, 55LA6200, 55LN6200, 55LA6130, 55LN5700, 55LA6205, 55LA613S, 55LA613V, 55LA615S, 55LA615V, 55LA616V, 55LA620V, 55LA621S, 55LA621V, 55LA6134, 55LA6136, 55LA6154, 55LA6156, 55LN540B, 55LN540R, 55LN540S, 55LN540U, 55LN540V, 55LN541V, 55LN555V, 55LN570R, 55LN570S, 55LN570U, 55LN570V, 55LN575R, 55LN575S, 55LN575U, 55LN575V, 55LN577S, 55LN577V, 55LN578S, 55LN578V, 55LN610S, 55LN610V, 55LN613S, 55LN613V, 55LN5310, 55LN5403, 55LN5404, 55LN5405, 55LN5707, 55LN5708, 55LN5757, 55LN6108, 55LN6138
Kompatibilne oznake TV panela (ekrana):

• NC550DUN-SAAL1 / NC550DUNSAAL1

• NC550DUN-SAAL2 / NC550DUNSAAL2

• NC550DUN-SAAP1 / NC550DUNSAAP1

• NC550DUN-SAAP2 / NC550DUNSAAP2

• LA62M55T120V12

• LN54M550060V12 / LN51M550060V12

Kompatibilne fabričke oznake sa traka (Part Numbers):

• LG Innotek POLA2.0 55" LN / LA tip (L i R)

• LG Service Kit: AGF78424801

• LZ55O1LCEPWA / LZ5501LGEPWA

• DL84 R / L

• 7L + 7R / 3V

Napomena za servisere:
Pre ugradnje, obavezno proverite oznaku na samom panelu. U zavisnosti od tačne podvarijante ekrana od 55 inča, unutar iste serije televizora (pogotovo kod modela 55LN5400 i 55LA620S) mogu se naći sistemi pozadinskog osvetljenja sa POLA 2.0 konfiguracijom (ovaj set – 12 dioda po redu) ili sistemi sa ROW 2.1 šasijom (koji imaju drugačiji broj dioda, dužinu i raspored konektora). Fizičko poređenje starih traka sa novima pre sklapanja ekrana je obavezna praksa za uspešan servis.
