ES-1090, LG 49LH630V LED TRAKE

LED Trake LG 49" (16Y 49LH60_FHD) – ES-1090Komplet zamenskih LED traka oznake ES-1090 namenjen je za servisiranje i popravku pozadinskog osvetljenja na televizorima dijagonale 49 inča (124 cm). Ovaj višesegmentni komplet projektovan je za LG Full HD (FHD) televizore iz LH, LW i srodnih serija koji koriste prepoznatljive HC i LC panele. Kada televizor startuje, ima uredan ton i normalno reaguje na komande daljinskog upravljača, a slika izostane (ekran ostane potpuno taman, blesne na trenutak po paljenju ili se sadržaj nazire isključivo pod jakim spoljnim svetlom), zamena kompletnog seta traka uspešno otklanja kvar.

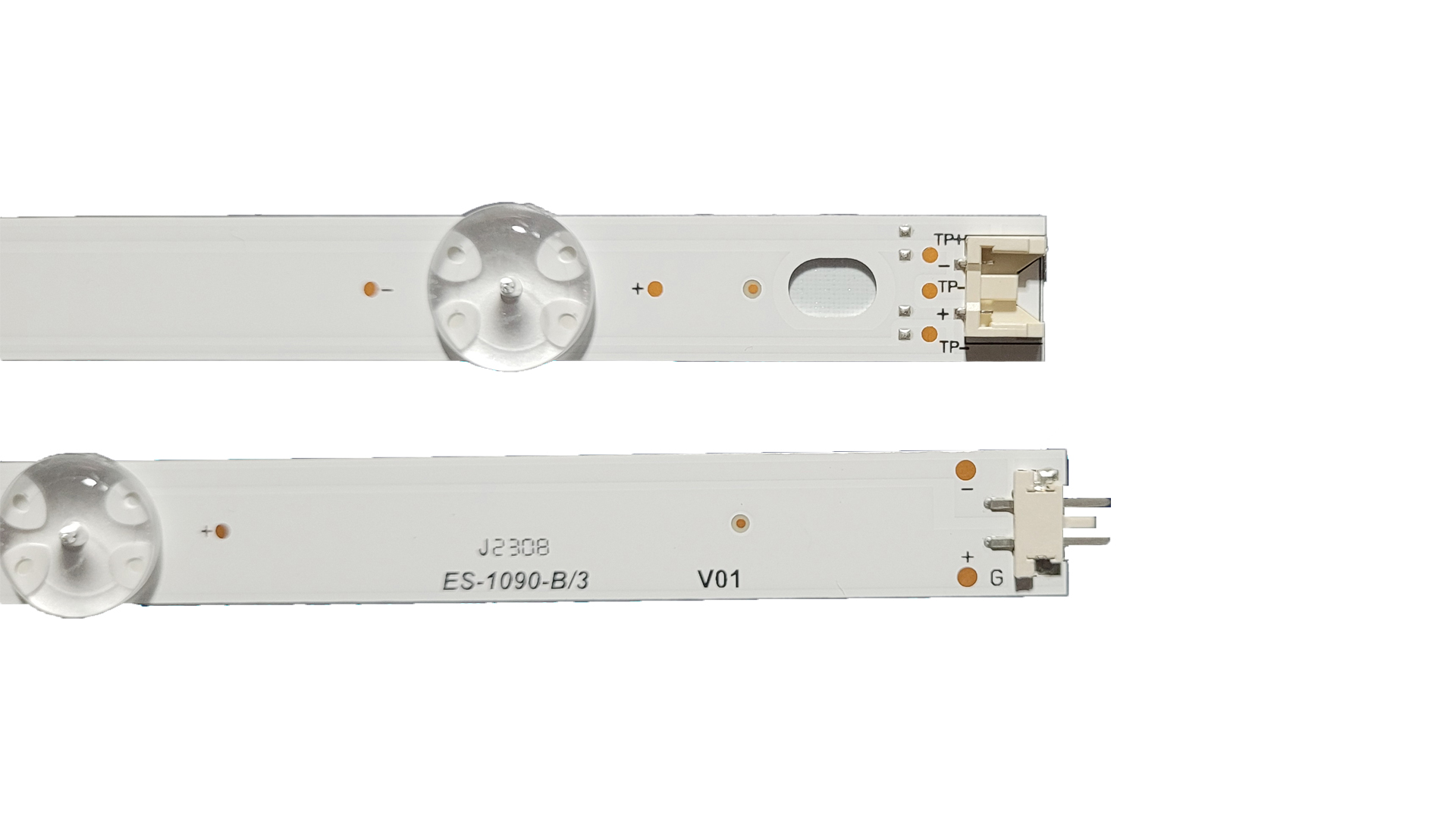

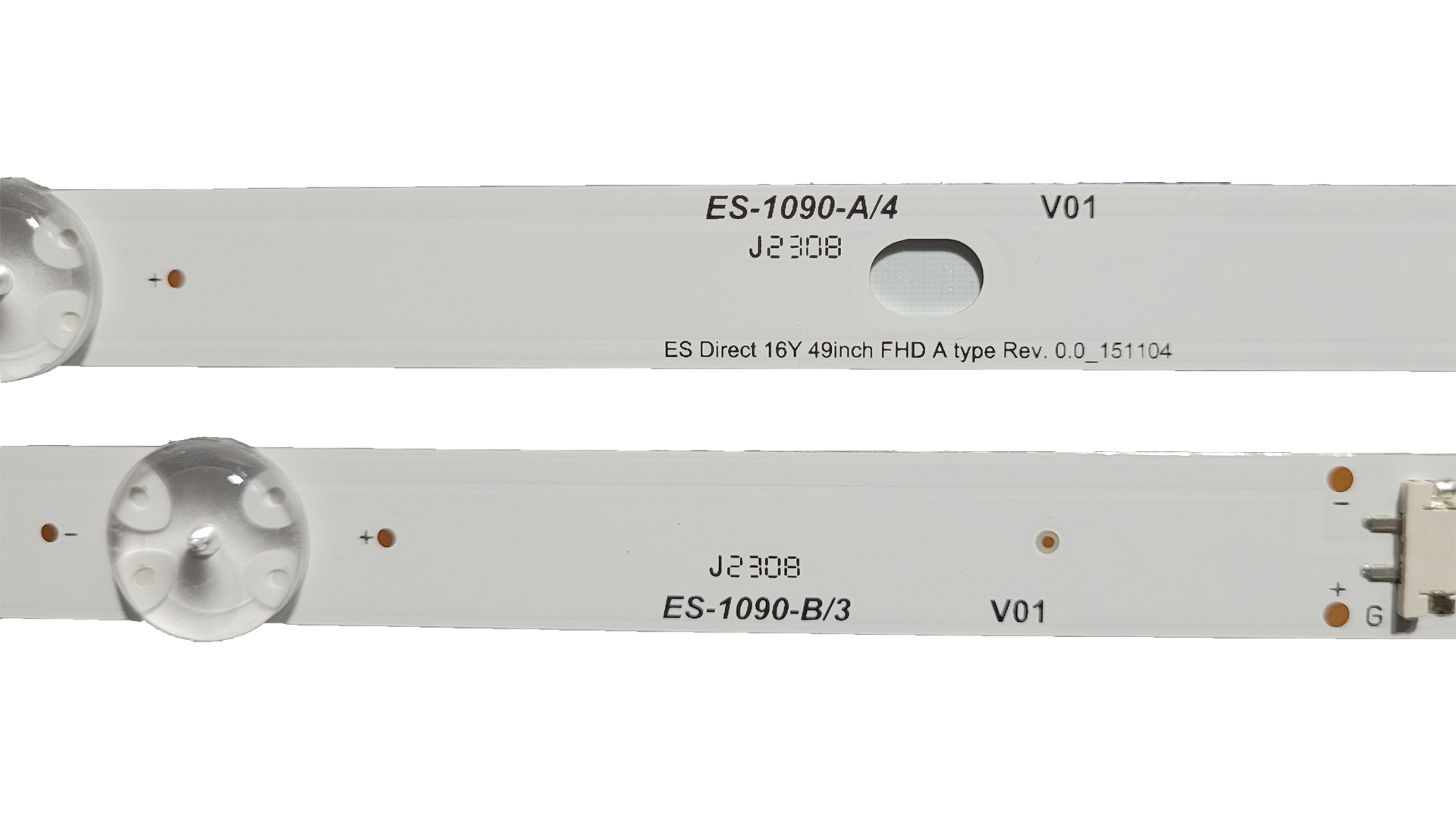

Arhitektura pozadinskog osvetljenja kod ovog modela podeljena je na segmente (polutrake) koji se spajaju na sredini šasije panela kako bi formirali 4 horizontalne linije pune dužine. Kompletan set sadrži ukupno 8 polutraka podeljenih u dva različita tipa (4A + 4B) koji se kombinuju na sledeći način:

• A-tip (4 komada u setu): Dužina 542 mm opremljena sa 4 LED diode.

• B-tip (4 komada u setu): Dužina 458 mm opremljena sa 3 LED diode.

Spajanjem jedne A i jedne B polutrake dobija se kompletna linija od 7 dioda, što daje ukupan zbir od 28 visokoefikasnih dioda unutar celog televizora. Sve diode rade na stabilnom radnom naponu od 3V. Na poleđini svih 8 polutraka fabrički je nanesena visokokvalitetna samolepljiva termalna traka sa visokim koeficijentom provodljivosti, koja obezbeđuje brzu i ravnomernu predaju toplote sa LED čipova na metalnu šasiju panela, drastično smanjujući radnu temperaturu nakon servisa.
Ključne prednosti:

• Kompletan servisni kit (8 traka): Sadrži pun kombinovani set (4A + 4B) potreban za kompletnu zamenu unutrašnje rasvete, čime se sprečava parcijalna zamena koja brzo dovodi do novog kvara na preostalim starim diodama.

• Originalna LG Innotek arhitektura: Dimenzije, korak i konektori u potpunosti prate fabričke specifikacije, obezbeđujući savršeno centriranje polutraka i stabilan prenos napona na spojevima.

• Klasična okrugla sočiva: Precizno centrirana okrugla difuzna optika pruža širok i ravnomeran snop svetlosti, savršeno se uklapajući sa fabričkim reflektorom bez pojave svetlih krugova ili tamnih senki na ekranu.

Tehničke karakteristike:

• Oznaka seta: ES-1090

• Brend: LG / Zamenski set visoke klase (Originalne specifikacije)

• Dijagonala ekrana: 49" (124 cm)

• Broj traka u pakovanju: 8 polutraka (4x A-tip + 4x B-tip)

• Sastav mreže: Spajanjem polutraka (A+B) dobijaju se 4 kompletne linije sa po 7 dioda (ukupno 28 dioda u TV-u)

• Dužina LED polutraka: A-tip: 542 mm / B-tip: 458 mm

• Broj dioda po polutraci: A-tip: 4 LED / B-tip: 3 LED

• Radni napon po diodi: 3V

• Tip optike: Okrugla širokougaona sočiva (FHD Direct-LED)

• Samolepljiva traka: Da, fabrički nanesena termo-traka na poleđini

Kompatibilni modeli televizora:
LG (49" LH / LW / komercijalne serije):

• LH Serije (FHD): LG 49LH630V, 49LH630V-ZJ.BEEGLJP, 49LH604V, LG 49LH604V, 49LH615V, LG 49LH615V, 49LH602, 49LH609, 49LH5700, 49LH6000, 49LH6047, 49LH6420, 49LH6600, 69LH600

• LW Serije / Komercijalni ekrani: LG 49LW540S, 49LW540, 49LW340C, 49LW560H

Kompatibilne oznake TV panela (ekrana):

• LG Display / Heesung panel serije: HC490DUN-ABRR1-211X, HC490DUNABRR1211X, LC490DUE-FJM1, LC490DUE-FJM4 (kao i srodne fabričke revizije ovih panela)

Kompatibilne fabričke oznake sa traka (Part Numbers / Kataloški brojevi):

• LG INNOTEK Direct 16Y 49LH60_FHD_A TYPE (49LH60_FHD_A)

• LG INNOTEK Direct 16Y 49LH60_FHD_B TYPE (49LH60_FHD_B)

• LG fabrički kod kompleta (Part Number): AGF79100101
