ES-1002, LG 43LH510V LED TRAKE

LED Trake LG 43" (LF51 / LH51 / LH57 / LH59 serije) – ES-1002Komplet zamenskih LED traka oznake ES-1002 namenjen je za servisiranje i popravku pozadinskog osvetljenja na televizorima dijagonale 43 inča (109 cm). Ovaj set ima izuzetno široku primenu u LG Full HD (FHD) televizorima iz LF i LH serija, koji koriste specifičnu arhitekturu traka podeljenih na A i B segmente koji se spajaju u sredini. Kada uređaj ima normalan ton i reaguje na komande daljinskog upravljača, a slika na ekranu nedostaje, ekran ostane taman ili samo nakratko blesne pri paljenju, zamena kompletnog seta traka uspešno otklanja kvar i osigurava ujednačen intenzitet svetlosti.

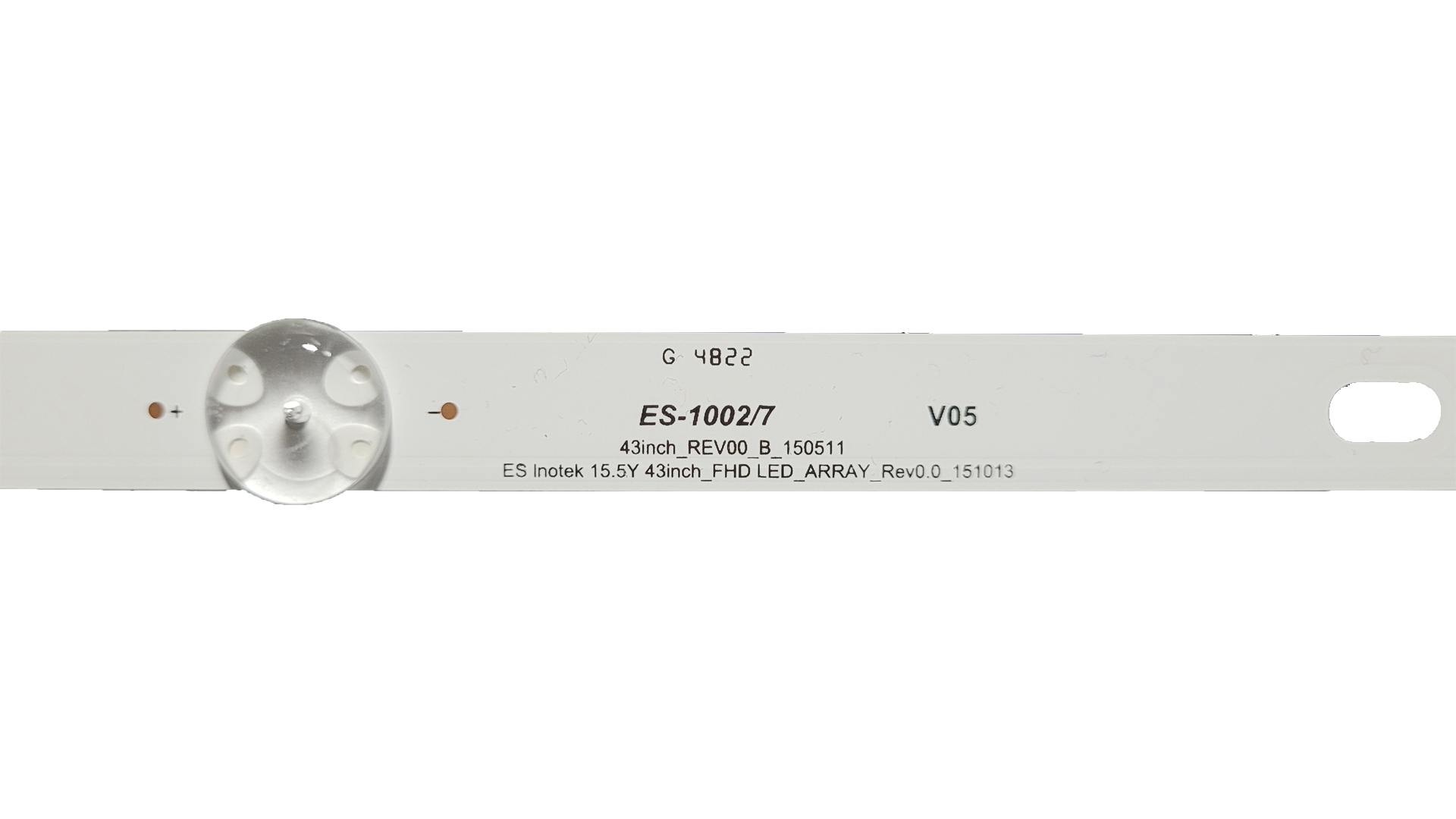

Svaka pojedinačna linija pozadinskog osvetljenja sastoji se od spajanja jedne trake tipa A i jedne trake tipa B, čime se dobija ukupna dužina od 850 mm sa 7 LED dioda po redu. Na poleđini svih traka fabrički je postavljena visokokvalitetna samolepljiva termalna traka koja pruža stabilnu mehaničku vezu i vrši ključnu ulogu u odvođenju toplote sa dioda na metalnu šasiju panela, produžavajući radni vek nakon servisa.
Ključne prednosti:

• Kompletan servisni kit: Sadrži svih 6 traka (3x A-tip + 3x B-tip) potrebnih za potpunu obnovu sistema osvetljenja unutar panela.

• Optimalno pasivno hlađenje: Unapred naneseni termo-provodni sloj sprečava pregrevanje dioda efikasnim prenosom toplote na metalno kućište televizora.

• Precizna difuzna optika: Okrugla sočiva sa širokim uglom disperzije svetlosti eliminišu rizik od pojave tamnih fleka ili svetlih krugova na ekranu.

Tehničke karakteristike:

• Oznaka seta: ES-1002

• Brend: LG / Zamenski set visoke klase

• Dijagonala ekrana: 43" (109 cm)

• Broj traka u pakovanju: 6 traka (3x A-tip [4 LED] + 3x B-tip [3 LED])

• Broj dioda po redu (A+B): 7 LED dioda (Ukupno 21 dioda u televizoru)

• Dužina spojene LED trake: 850 mm (A-tip: 480 mm, B-tip: 380 mm)

• Radni napon po diodi: 3V

• Tip optike: Okrugla sočiva (Wicop FHD optika)

• Samolepljiva traka: Da, fabrički nanesena termo-traka na poleđini

Kompatibilni modeli televizora:
LG (LF / LH / LJ / LV / LX serije): 43LH510V, 43LH5100, 43LH570V, 43LH5700, 43LH590V, 43LH5900, 43LF510V, 43LF5100, 43LH5600, 43LH595V, 43LH511A, 43LH513V, 43LH5150, 43LH516A, 43LH518A, 43LH520T, 43LH520V, 43LH5730, 43LH573T, 43LH575V, 43LH576T, 43LJ5150, 43LF510A, 43LF510T, 43LF513A, 43LF543T, 43LF5710, 43LG61CH, 43LW300
(Podržava sve regionalne podvarijante i sufikse navedenih modela kao što su: ZA, ZE, ZD, UA, UD, DF, SF, CE, TTD, TDF, YTD, TDJ, AUE)
Kompatibilne oznake TV panela (ekrana):

• HC430DUN-SLNX1 / HC430DUN-SLNX1-5122

• HC430DUN-SLNX2 / HC430DUN-SLNX3 / HC430DUN-SLNX4 / HC430DUN-SLNX5

• HC430DUN-SLVX1 / HC430DUN-SLVX1-A11X / HC430DUN-SLVX1-A14X / HC430DUN-SLVX1-511X / HC430DUN-SLVX1-5142

• HC430DUN-WAVX1

• LC430DUI-ACHA3 / LC430DUI-ACHA4

• NC430DUE-4DUE1 / NC430DUE-VUEX1 / NC430DUE-VUEX3 / NC430DUE-VUEX4 / NC430DUE-SADP1

Kompatibilne fabričke oznake sa traka (Part Numbers):

• A-Tip: 43LH51_FHD_A / SSC_43inch_FHD_A_REV02_150925 / LF51_FHD_A

• B-Tip: 43LH51_FHD_B / SSC_43inch_FHD_B_REV02_150925 / LGE_WICOP_FHD 43inch_REV00

• LG fabrički kodovi kompleta: AGF79082301, AGF79103401, AGF79044501, AGF79047001, AGF7909990
