ES-1060, LG 32LH60 LED TRAKE

LED Trake LG 32" (32LH60_FHD_A) – ES-1060Komplet zamenskih LED traka oznake ES-1060 namenjen je za servisiranje i popravku pozadinskog osvetljenja na televizorima dijagonale 32 inča (81 cm). Ovaj set se ugrađuje u LG Full HD (FHD) televizore iz LH serije (popularni modeli sa Smart platformom i naprednijim funkcijama), kao i u prateće komercijalne i ugostiteljske serije (LW). Kada televizor normalno startuje, ima uredan ton i reaguje na komande sa daljinskog upravljača, ali slika izostane (ekran je potpuno taman, slika blesne na sekundu pri pokretanju ili se sadržaj nazire isključivo pod jakim spoljnim svetlom), zamena unutrašnje rasvete ovim setom uspešno rešava problem.

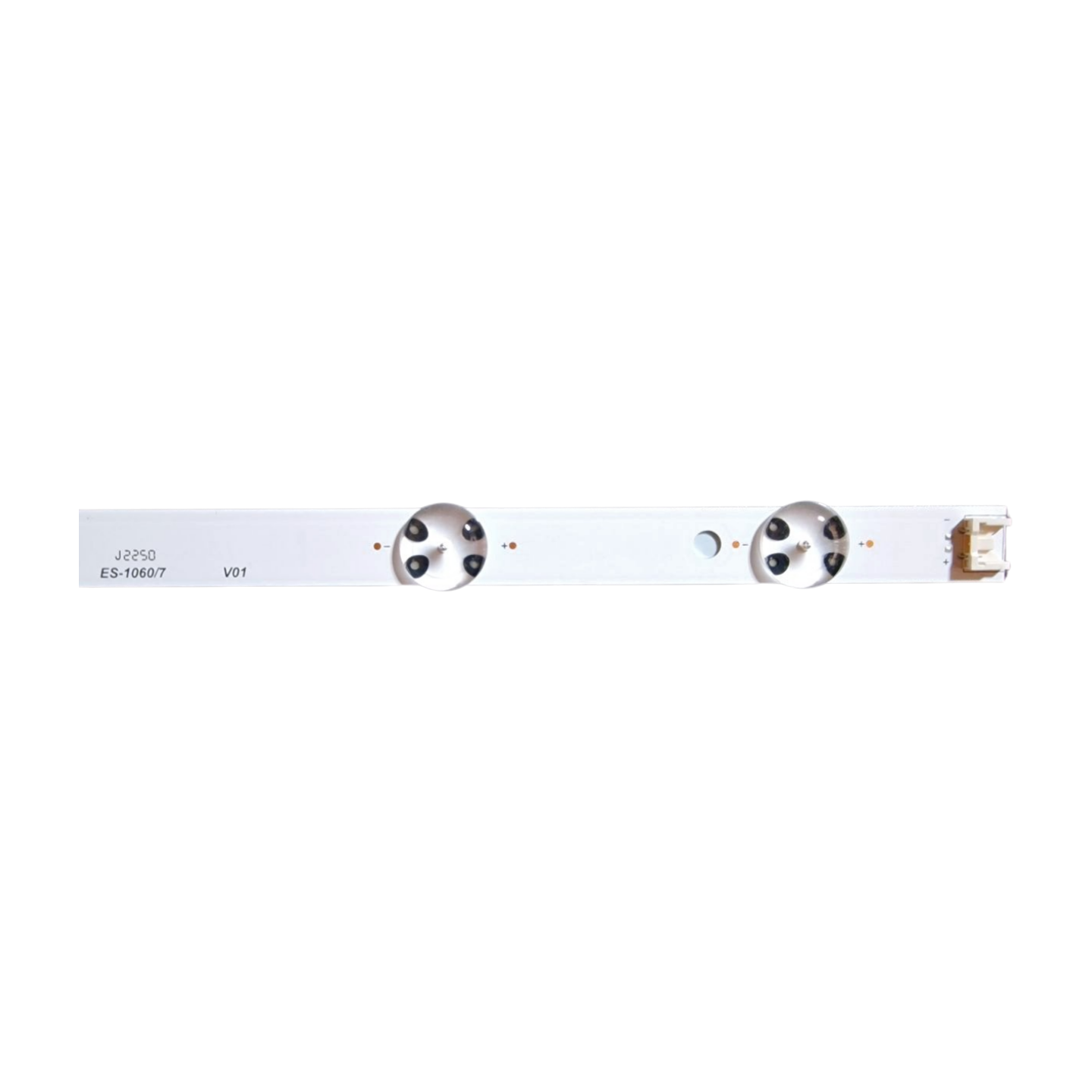

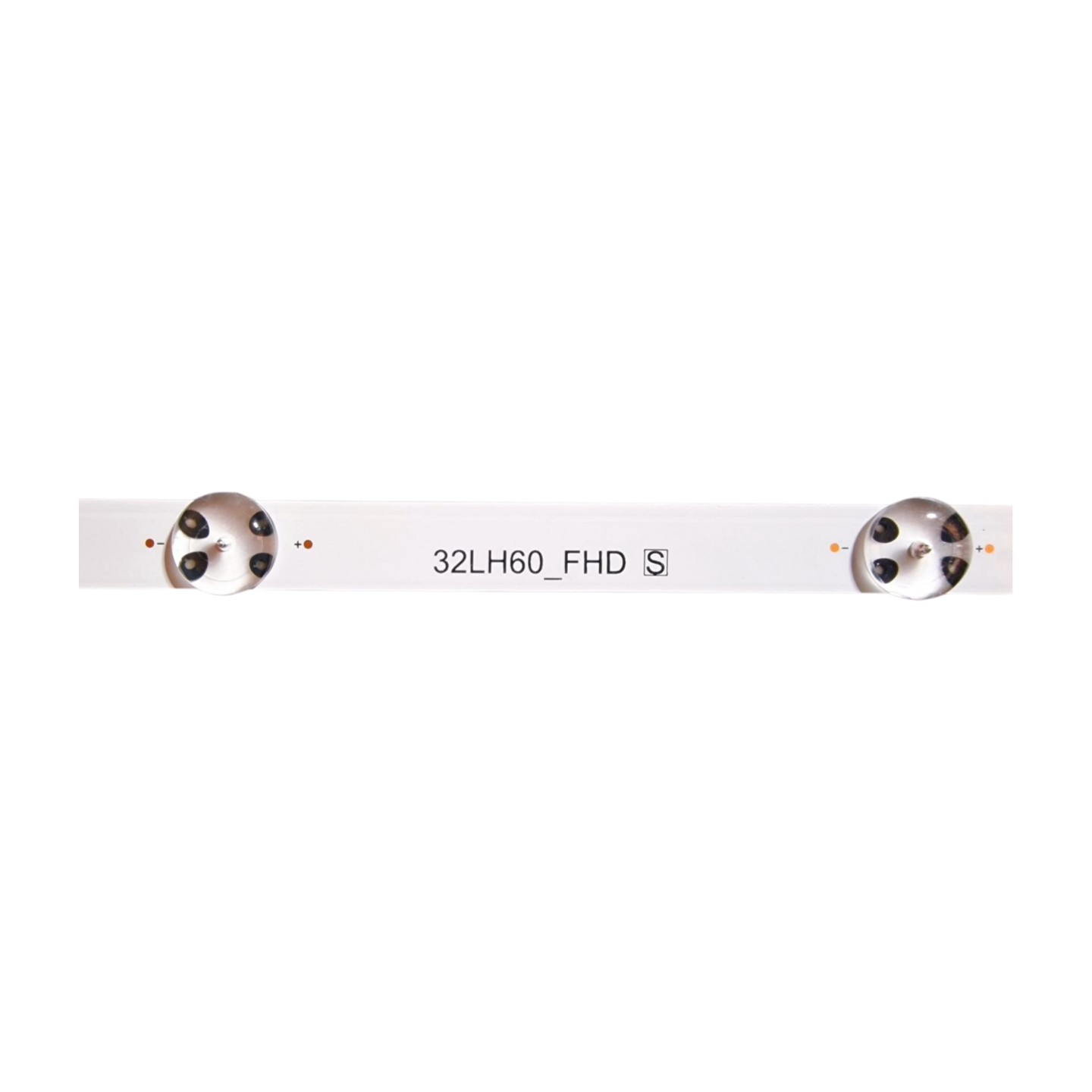

Arhitektura pozadinskog osvetljenja kod ovog modela sastoji se od 2 jednodelne trake dužine 615 mm koje se horizontalno postavljaju unutar šasije panela (2x A-tip). Svaka traka sadrži 7 visokoefikasnih LED dioda koje rade na stabilnom radnom naponu od 3V, što daje ukupan zbir od 14 dioda unutar celog televizora. Na poleđini obe trake fabrički je nanesena visokokvalitetna samolepljiva termalna traka koja osigurava brzu i ravnomernu predaju toplote sa LED čipova na metalno kućište panela, čime se drastično smanjuje radna temperatura i sprečava ponovno pregrevanje nakon servisa.
Ključne prednosti:

• Kompletan servisni kit (2 trake): Sadrži pun set (2x A-tip) za potpunu reparaciju mreže pozadinskog osvetljenja, čime se eliminiše praksa delimične zamene koja brzo dovodi do novog kvara na starim diodama.

• Jednodelni profil (615 mm): Nedostatak unutrašnjih spojeva i konektora na sredini ekrana uklanja rizik od gubljenja kontakta usled širenja i skupljanja materijala pri grejanju.

• Aluminijumska osnova: Izrađene na krutoj aluminijumskoj podlozi sa fabrički nanesenom termo-provodnom trakom za optimalno hlađenje.

Tehničke karakteristike:

• Oznaka seta: ES-1060

• Brend: LG / Zamenski set visoke klase (Originalne specifikacije)

• Dijagonala ekrana: 32" (81 cm)

• Broj traka u pakovanju: 2 trake (2x A-tip)

• Broj dioda po traci: 7 LED dioda (Ukupno 14 dioda u televizoru)

• Dužina LED trake: 615 mm

• Radni napon po diodi: 3V

• Tip optike: Okrugla širokougaona sočiva (Direct-LED FHD)

• Samolepljiva traka: Da, fabrički nanesena termo-traka na poleđini

Kompatibilni modeli televizora:
LG (32" LH i komercijalne LW serije):

• LH Smart / FHD Serije: 32LH604V, 32LH6047, 32LH6040, 32LH530V, 32LH562A, 32LH564A, 32LH600B, 32LH602D, 32LH602U, 32LH604B, 32LH604D, 32LH604T, 32LH609V

• Komercijalne i hotelske serije (LW): 32LW340C, 32LW541H, 32LW560H, 32LW641H

Kompatibilne oznake TV panela (ekrana):

• LG Display panel: NC320DUEVBDN1 / NC320DUE-VBDN1 (i srodne revizije ove šasije panela)

Kompatibilne fabričke oznake sa traka (Part Numbers):

• 32LH60_FHD_A

• SSC_32inch_FHD_REV01_151102

• SSC_AGF790444702_7LED_REV00

• LG fabrički kodovi kompleta (Kataloški brojevi): AGF79044702, AGF79044701
