ES-1030, LG 49UH610V LED TRAKE

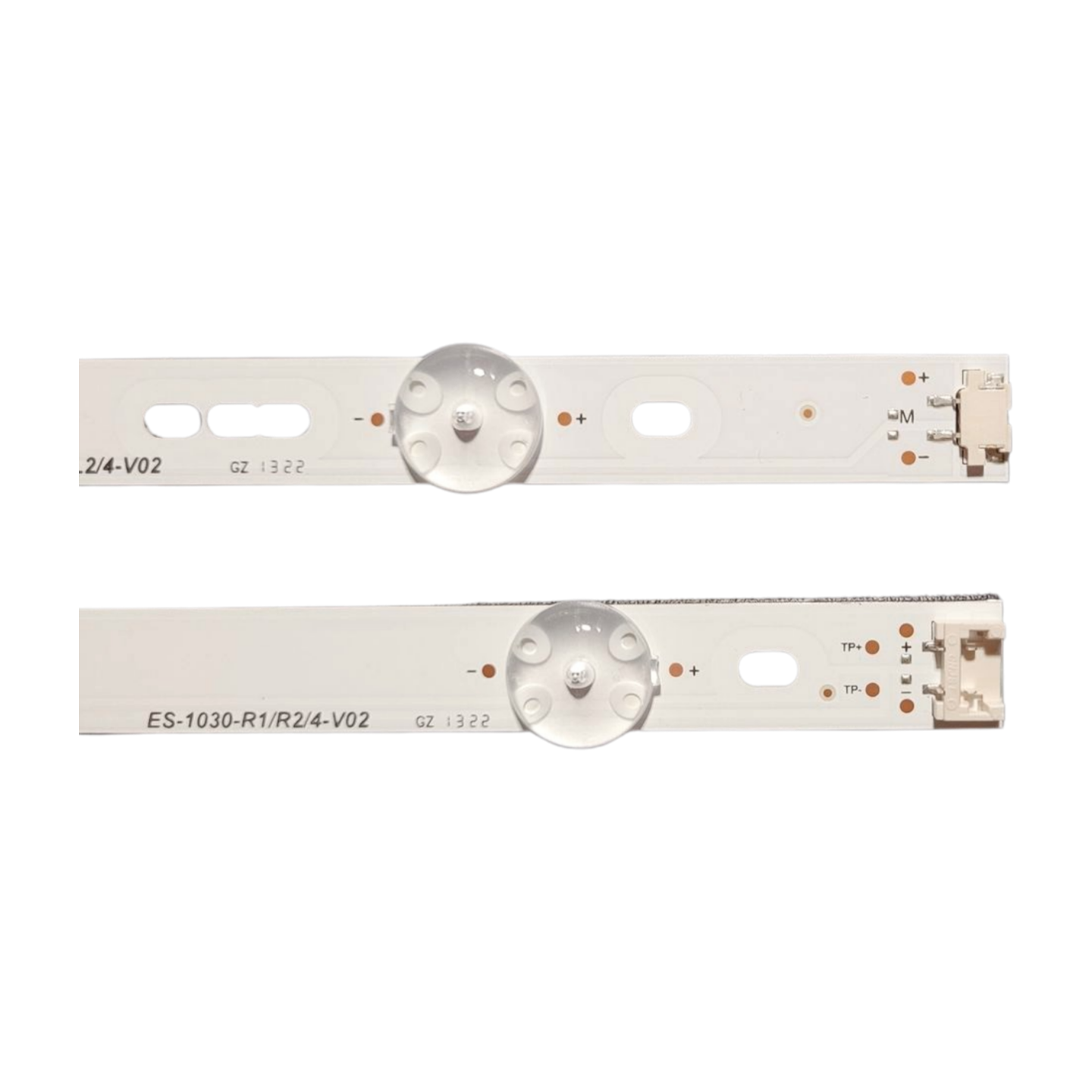

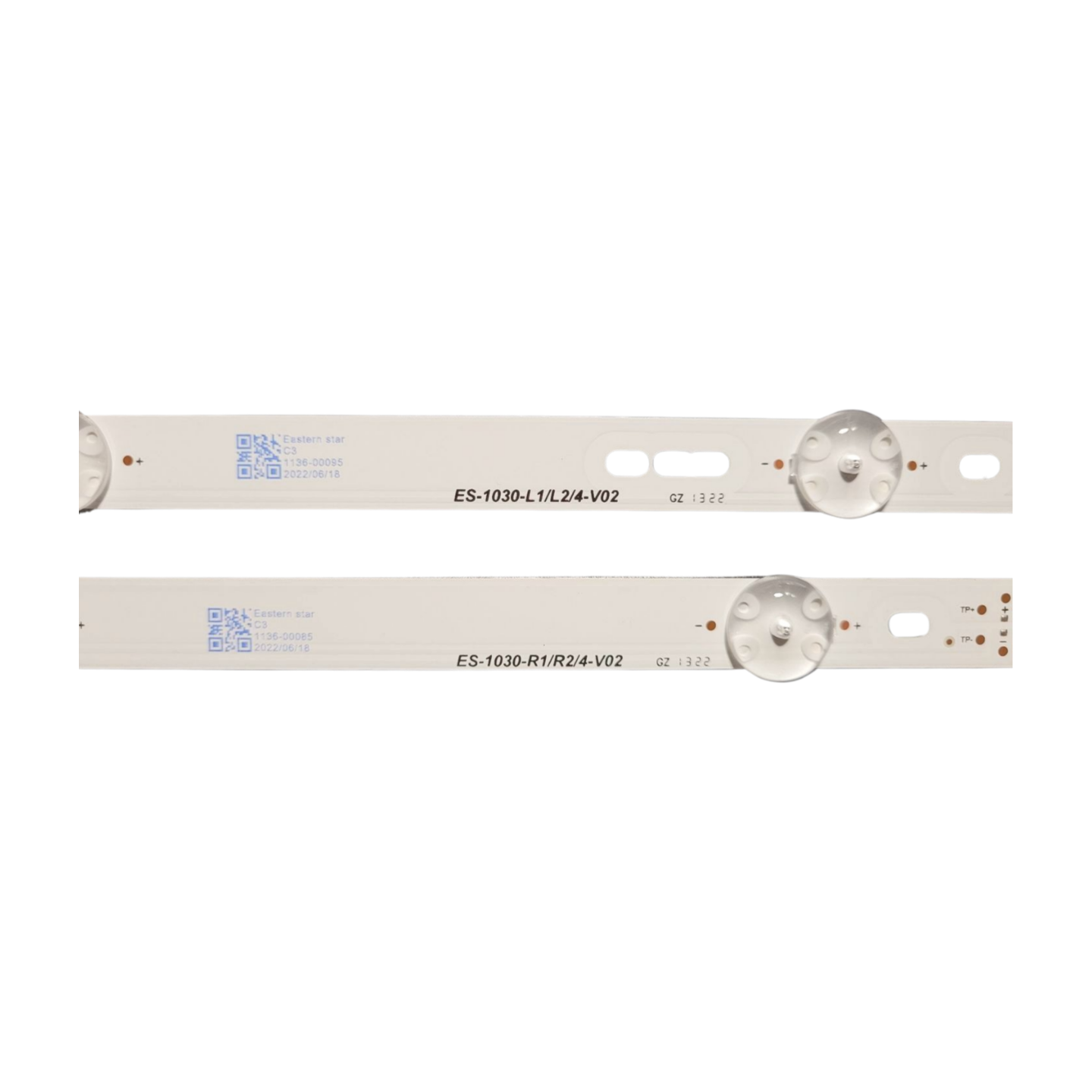

LED Trake LG 49" (LGD ODM 2980A/2981A/2982A/2983A) – ES-1030Komplet zamenskih LED traka oznake ES-1030 namenjen je za servisiranje i popravku pozadinskog osvetljenja na televizorima dijagonale 49 inča (124 cm). Ovaj izuzetno rasprostranjeni kit pokriva masovnu proizvodnju LG televizora, obuhvatajući Full HD serije (LF, LH, LJ, LK) i masovne 4K Ultra HD modele (UH serija). Kada televizor startuje, ima uredan ton i reaguje na komande daljinskog upravljača, a slika izostane (ekran je skroz taman, blesne na trenutak ili se sadržaj nazire pod svetlom blica), ugradnja ovog kompletnog seta traka uspešno rešava problem.
Arhitektura pozadinskog osvetljenja je segmentirana na levu i desnu polovinu kućišta, sa ukupno 8 traka koje se spajaju na sredini panela kako bi formirale 4 horizontalne linije pune dužine. Sistem koristi geometriju podeljenih kanala (L1/R1 i L2/R2) dužina 486 mm i 495 mm (4x Left + 4x Right). Svaka pojedinačna polutraka opremljena je sa 4 visokoefikasne diode, što spajanjem daje 8 dioda po punom redu (ukupno 32 LED diode u celom televizoru). Na poleđini svih 8 traka fabrički je nanesena visokokvalitetna samolepljiva termalna traka sa visokim koeficijentom provodljivosti, koja obezbeđuje brzu disipaciju toplote sa čipova na metalnu šasiju panela, drastično smanjujući radnu temperaturu nakon servisa.
⚠️ VAŽNA SERVISNA NAPOMENA (Različite verzije za LG 49")
Za LG televizore od 49 inča iz generacija LF / LH / LJ / UH postoji nekoliko različitih i potpuno nekompatibilnih verzija kompleta (razlikuju se po broju dioda, dužini, rasporedu konektora i sočivima). Najčešće su u opticaju setovi: ES-1030, ES-1025 i ES-1044.
Pre poručivanja, obavezno je fizički rastaviti televizor i proveriti tačne oznake odštampane na originalnim fabričkim trakama (npr. LGD ODM / 15.5Y), jer se unutar istog modela televizora (u zavisnosti od revizije ungrađenog panela) mogu naći potpuno različiti setovi.
Ključne prednosti:

• Kompletan servisni kit (8 traka): Sadrži pun set (4 Left + 4 Right) za kompletnu zamenu rasvete u panelu, sprečavajući praksu delimične zamene koja brzo dovodi do novog kvara na starim diodama.

• Aluminijumska osnova (Termalni menadžment): Izrađene na aluminijumskoj podlozi sa fabrički apliciranom termo-trakom za optimalno hlađenje i dugotrajan rad.

• Precizna optika: Širokougaona okrugla sočiva savršeno prate fabričku geometriju i raspored otvora na reflektujućoj foliji, eliminisajući pojavu svetlih krugova na ekranu.

Tehničke karakteristike:

• Oznaka seta: ES-1030

• Brend: LG / Zamenski set visoke klase (Originalne specifikacije)

• Dijagonala ekrana: 49" (124 cm)

• Broj traka u pakovanju: 8 traka (4x Left + 4x Right)

• Sastav linije: Spajaju se leva i desna polutraka za jednu horizontalnu liniju

• Broj dioda po polutraci: 4 LED dioda (8 dioda po spojenoj liniji, ukupno 32 u TV-u)

• Dužina LED polutreke: 486 mm / 495 mm

• Radni napon po diodi: 3V

• Tip optike: Okrugla širokougaona sočiva (Direct-LED)

• Samolepljiva traka: Da, fabrički nanesena termo-traka na poleđini

Kompatibilni modeli televizora:
LG (LF / LH / LJ / LK / UH i komercijalne serije):

• UH Serija (4K UHD): 49UH610V, 49UH603V, 49UH661V, 49UH668V, 49UH6207, 49UH6507, 49UH664V, 49UH6030, 49UH6090, 49UH6100, 49UH6107, 49UH6109, 49UH6110, 49UH6200, 49UH620V, 49UH6307, 49UH610T, 49UH617V (Obuhvata i specifične sufikse šasija: .BEEZLJP, .BEEFLJP, .BEEZJLP, .BEUWLJP, .BEUZLJP)

• LH / LJ / LK Serije (FHD): 49LH570, 49LH5700, 49LH510V, 49LH5100, 49LH5150, 49LH5600, 49LH5730, 49LH510T, 49LH511A, 49LH513V, 49LH520V, 49LH570A, 49LH570V, 49LH590V, 49LH595V, 49LJ510M, 49LJ510M-UB, 49LJ510M-UC, 49LJ510V, 49LJ515V, 49LJ5100, 49LJ5150, 49LJ5800, 49LJ5820, 49LJ5860, 49LK5100

• LF Serija: 49LF5010, 49LF5100, 49LF5400, 49LF510A, 49LF510T, 49LF510V, 49LF510Y, 49LF513A

• Komercijalne, monitorske i hotelske serije: 49LV300C, 49LW300C, 49LW340C, 49LW340H, 49LW341H, 49LX300C, 49LW540H, 49LW540S, 49LW541H, 49LW560H, 49LW760H, 49UW340C, 49UW660H, 49UW760H, 49UW761H, 49UW961H, 49UW970H

Kompatibilne oznake TV panela (ekrana):

• LC490DGG serije: LC490DGG (FJ)(M5) / LC490DGGFJM5

• LC490DUE / LC499DUE serije: LC490DUE-FJ / LC490DUE-FJA1 / LC490DUEFJ / LC490DUEFJA1 / LC499DUE-FJA2 / LC499DUEFJA2

Kompatibilne fabričke oznake sa traka (Part Numbers):

• Desne polutrake (Right): 6916L-2980A (49" LGD ODM 2980A-FHD- RIGHT 1) / 6916L-2982A (49" LGD ODM 2982A-FHD- RIGHT 2)

• Leve polutrake (Left): 6916L-2981A (49" LGD ODM 2981A-FHD- LEFT 1) / 6916L-2983A (49" LGD ODM 2983A-FHD- LEFT 2)

• LG fabrički kod kompleta: AGF79047301
