ES-1025, LG 49UH6030 LED TRAKE

LED Trake LG 49" (15.5Y 49inch / 49UH61_UHD) – ES-1025Komplet zamenskih LED traka oznake ES-1025 namenjen je za servisiranje i popravku pozadinskog osvetljenja na televizorima dijagonale 49 inča (124 cm). Ovaj set se ugrađuje u masovnu seriju LG televizora proizvedenih u prelaznom periodu sa Full HD na 4K Ultra HD rezoluciju, obuhvatajući popularne LH, LJ, UH i UM serije ekrana. Kada televizor ima normalan ton i prima komande sa daljinskog upravljača, ali slika nedostaje (ekran je potpuno taman, slika se nazire pod uglom kada se osvetli lampom ili displej blesne na sekundu pri pokretanju), zamena celokupne mreže dioda ovim setom uspešno rešava problem.
Arhitektura pozadinskog osvetljenja kod ovog modela je segmentirana. Kompletan set se sastoji od ukupno 8 traka koje se unutar šasije spajaju kako bi formirale 4 horizontalne linije pune dužine. Svaka linija nastaje spajanjem jedne A-tip trake i jedne B-tip trake (4x A-tip + 4x B-tip). Obe komponente su precizno projektovane u LG Innotek specifikaciji i donose visoku efikasnost u osvetljavanju panela. Na poleđini svih 8 traka fabrički je nanesena visokokvalitetna samolepljiva termalna traka koja osigurava brzu i ravnomernu predaju toplote sa LED čipova na metalno kućište panela, čime se drastično smanjuje radna temperatura i sprečava prevremeno pregrevanje nakon servisa.
Ključne prednosti:

• Kompletan servisni kit (8 traka): Sadrži pun set (4A + 4B) za potpunu reparaciju sistema, eliminišući praksu delimične zamene koja brzo dovodi do novog kvara na starim diodama.

• Optimizovana termička disipacija: Aluminijumska podloga sa fabrički apliciranom termo-provodnom trakom omogućava efikasno pasivno hlađenje preko šasije televizora.

• Precizna optika za UHD/FHD panele: Širokougaona okrugla sočiva prate fabričku geometriju i raspored otvora na reflektoru, obezbeđujući homogeno svetlo bez pojave belih tačaka ili tamnih uglova.

Tehničke karakteristike:

• Oznaka seta: ES-1025

• Brend: LG / Zamenski set visoke klase (Originalne specifikacije)

• Dijagonala ekrana: 49" (124 cm)

• Broj traka u pakovanju: 8 traka (4x A-tip + 4x B-tip)

• Sastav linije: Spaja se A + B traka za jednu horizontalnu liniju

• Radni napon po diodi: 3V

• Tip optike: Okrugla širokougaona sočiva (Direct-LED)

• Samolepljiva traka: Da, fabrički nanesena termo-traka na poleđini

Kompatibilni modeli televizora:
LG (LH / LJ / UH / UM serije):

• UH Serija (4K UHD): 49UH6030, 49UH6030-UD, 49UH6100, 49UH6100-UH, 49UH603V, 49UH610V, 49UH620, 49UH620V, 49UH6107 (Uključuje i regionalne šasije poput .BEEFLJP i .BEEWLJP)

• LH / LJ Serije (FHD): 49LH510V, 49LH5100, 49LH5600, 49LH5700, 49LH5700-UD, 49LH570A, 49LH570V, 49LJ5100, 49LJ5100-UC, 49LJ510M, 49LH590V

• UM Serija: 49UM6950, 49UM695

Kompatibilne oznake TV panela (ekrana):

• HC490DGN-SLNX5-514X / HC490DGNSLNX5514X

• HC490DUN-ABRL1-5143

• LC490DUE-FJA1 / LC490DUE (FJ)(A1)

• NC490DUE-ABEX1

• NC490DGE

Kompatibilne fabričke oznake sa traka (Part Numbers):

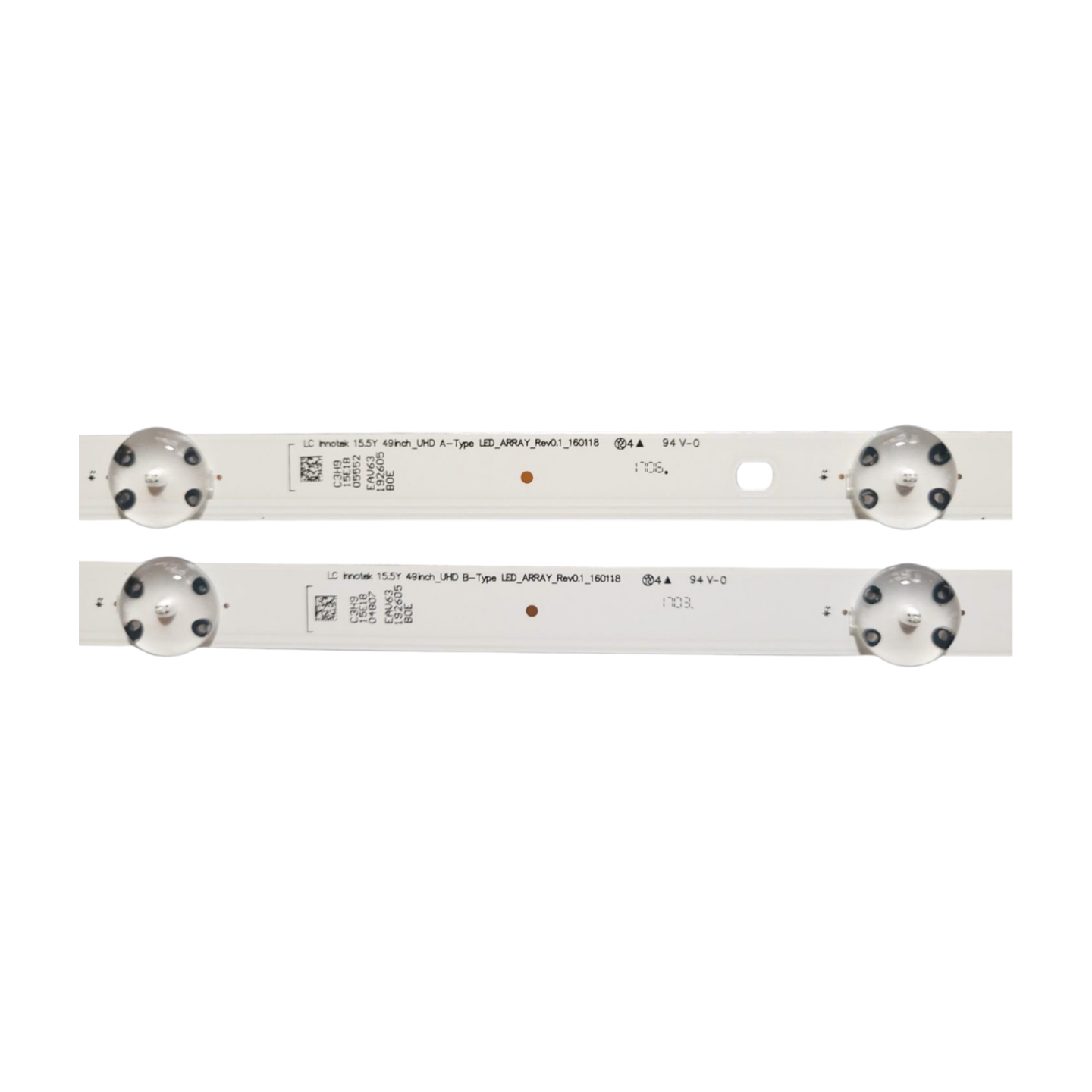

• A-Tip oznaka: 49UH61_UHD_A Type / LG Innotek 15.5Y 49inch_UHD A type Rev0.0

• B-Tip oznaka: 49UH61_UHD_B Type / LG Innotek 15.5Y 49inch_UHD B type Rev0.0

• LG fabrički kodovi kompleta (Kataloški brojevi): AGF79082402 / EAV63192712 / EAV63192709
