ES-1031, LG 49UH603V LED TRAKE

LED Trake LG 49" (LGE_WICOP_49inch_UHD) – ES-1031Komplet zamenskih LED traka oznake ES-1031 namenjen je za profesionalno servisiranje pozadinskog osvetljenja na televizorima dijagonale 49 inča (124 cm). Ovaj specifični komplet koristi naprednu WICOP (Wafer Level Chip Scale Package) arhitekturu bez kućišta dioda, a ugrađuje se u širok spektar LG modela prelaza sa Full HD na 4K Ultra HD rezoluciju (serije LF, UF, UH, UJ i LJ). Kada televizor startuje, ima normalan ton i komandnu odzivnost, a slika nedostaje (ekran je skroz taman, blesne na trenutak po paljenju ili se slika vidi samo pod spoljnim svetlom), zamena kompletnog seta uspešno otklanja kvar.
Arhitektura pozadinskog osvetljenja je asimetrična i podeljena na levu i desnu polovinu kućišta, sa ukupno 8 traka koje se spajaju na sredini šasije panela kako bi formirale 4 horizontalne linije pune dužine (4x A-tip + 4x B-tip).

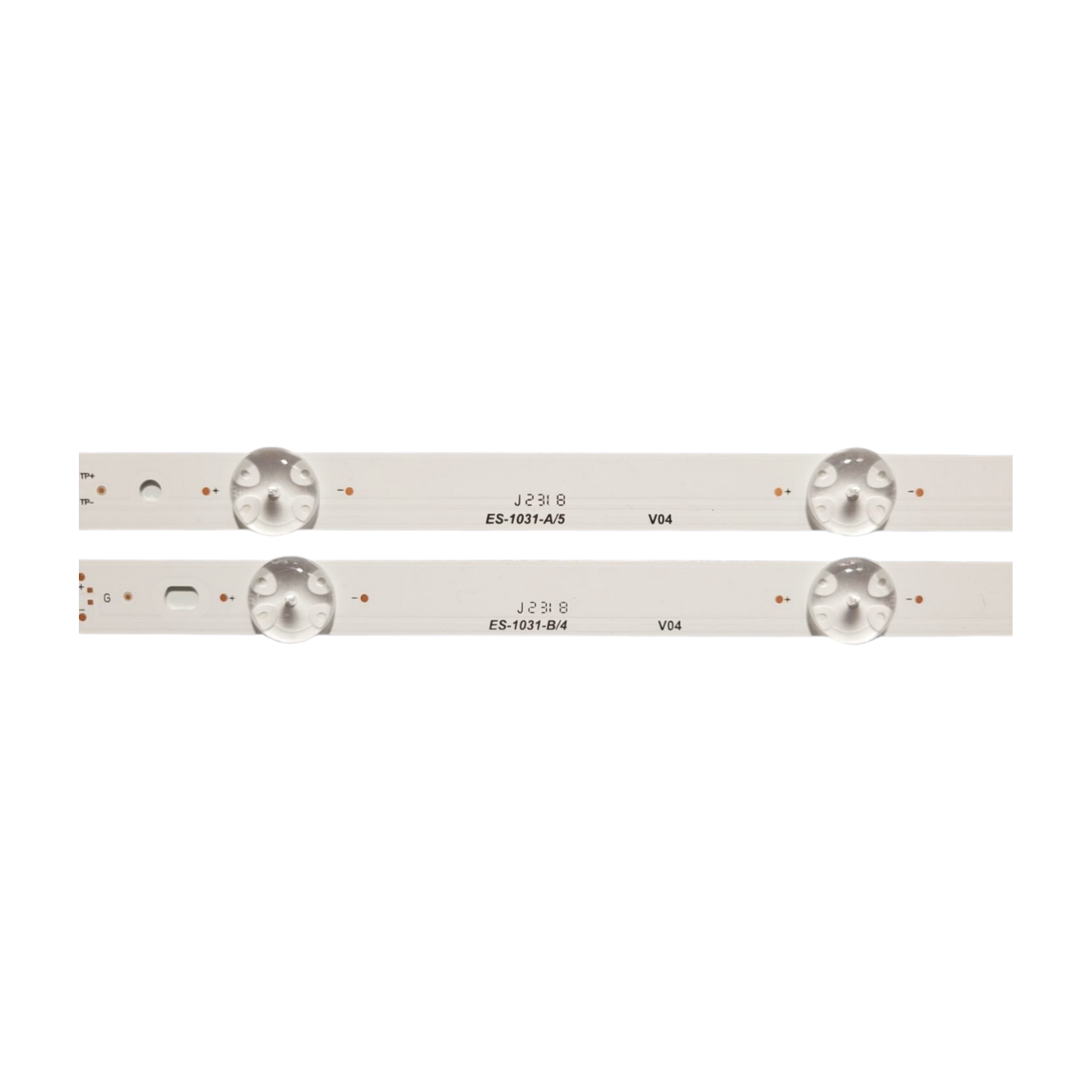

• A-tip (Leva polutraka): Dužina 550 mm sa 5 LED dioda.

• B-tip (Desna polutraka): Dužina 444 mm sa 4 LED diode.

Spajanjem se dobija pun red dužine blizu 1000 mm sa 9 dioda po liniji (ukupno 36 dioda u celom televizoru). Na poleđini svih 8 traka fabrički je nanesena visokokvalitetna samolepljiva termalna traka koja obezbeđuje brzu i efikasnu predaju toplote sa LED čipova na metalno kućište panela, pružajući maksimalnu dugovečnost nakon izvršene popravke.
⚠️ VAŽNA SERVISNA NAPOMENA (Izbor verzije za LG 49")
Kao i kod ostalih modela od 49 inča, unutar iste šasije televizora se u zavisnosti od revizije ugrađenog panela mogu naći potpuno različiti i nekompatibilni kompleti rasvete (razlika u dužinama traka, broju dioda 8 vs 9 po redu, i rasporedu pinova na konektorima).
Set ES-1031 (9 dioda po redu) se nikako ne može kombinovati ili menjati sa setovima ES-1030 (8 dioda po redu) ili ES-1025. Pre poručivanja, obavezno je fizički otvoriti panel i proveriti oznaku odštampanu na fabričkoj traci (tražiti natpis LGE_WICOP).
Ključne prednosti:

• Kompletan servisni kit (8 traka): Sadrži pun set (4A + 4B) za temeljnu reparaciju sistema, sprečavajući praksu delimične zamene koja brzo dovodi do novog kvara na preostalim starim diodama.

• WICOP Tehnologija sočiva: Mali, visokoefikasni emiteri upareni sa preciznim okruglim širokougaonim sočivima pružaju visoku luminoznost i savršeno poklapanje sa unutrašnjim reflektorom.

• Aluminijumski profil: Izrađene na krutoj aluminijumskoj podlozi sa nanesenom termo-provodnom trakom koja garantuje nisku radnu temperaturu čipova.

Tehničke karakteristike:

• Oznaka seta: ES-1031

• Brend: LG / Zamenski set visoke klase (Originalne specifikacije)

• Dijagonala ekrana: 49" (124 cm)

• Broj traka u pakovanju: 8 traka (4x A-tip + 4x B-tip)

• Sastav linije: Spajaju se A + B polutraka za jednu horizontalnu liniju

• Broj dioda po traci: A-tip: 5 LED / B-tip: 4 LED (9 dioda po spojenoj liniji, ukupno 36 u TV-u)

• Dužina LED polutreke: 550 mm (A-tip) / 444 mm (B-tip)

• Radni napon po diodi: 3V

• Tip optike: Okrugla širokougaona sočiva (WICOP Direct-LED)

• Samolepljiva traka: Da, fabrički nanesena termo-traka na poleđini

Kompatibilni modeli televizora:
LG (LF / UF / UH / UJ / LJ / LX serije):

• UH Serija (4K UHD): 49UH603V, 49UH610V, 49UH620V, 49UH604V, 49UH6207, 49UH6507 (Specifični sufiksi: .BEUWLJP, .BEEWLJP, .ZA.BEEWLJP, .ZE.BEUWLJP)

• UJ / LJ Serije: 49UJ630V, 49UJ6300, 49LJ550, 49LJ5500, 49LJ5550, 49LJ594V, 49LJ624V (Sufiks: -ZC.BEEYLJP)

• UF / LF / LH Serije: 49UF640V, 49UF6407, 49LF510V, 49LF5100, 49LH5700 (Sufiks: -ZA.BEEYLJP, -ZA.BEUYLJP)

• Komercijalna serija: 49LX300C

Kompatibilne oznake TV panela (ekrana):

• HC490DGN / HC490DUN serije: HC490DGN-SLNX5-514X / HC490DGNSLNX5514X, HC490DUN-SLTL1-A19X

• NC490DGE / NC490DGG serije: NC490DGE, NC490DGE-SADP / NC490DGESADP, NC490DGG, NC490DGG-SADP1

• NC490DUE serije: NC490DUE, NC490DUE-AAFX1-41CA

Kompatibilne fabričke oznake sa traka (Part Numbers):

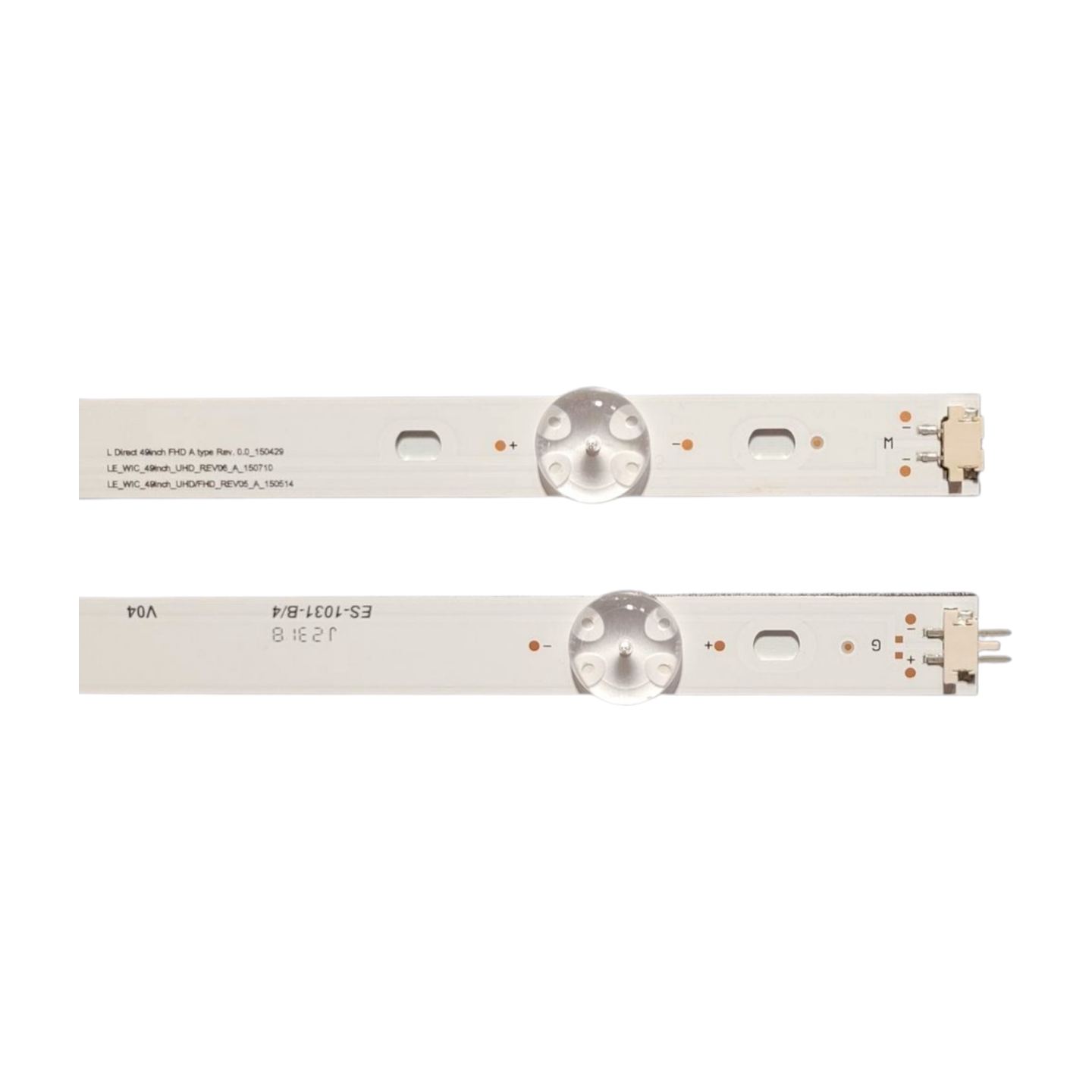

• A-Tip oznaka štampe: LGE_WICOP_49inch_UHD_REV06_A_150710

• B-Tip oznaka štampe: LGE_WICOP_49inch_UHD_REV06_B_150710

• LG fabrički kod kompleta: AGF79100101
