ES-3195, JVC LT-55N575A LED TRAKE

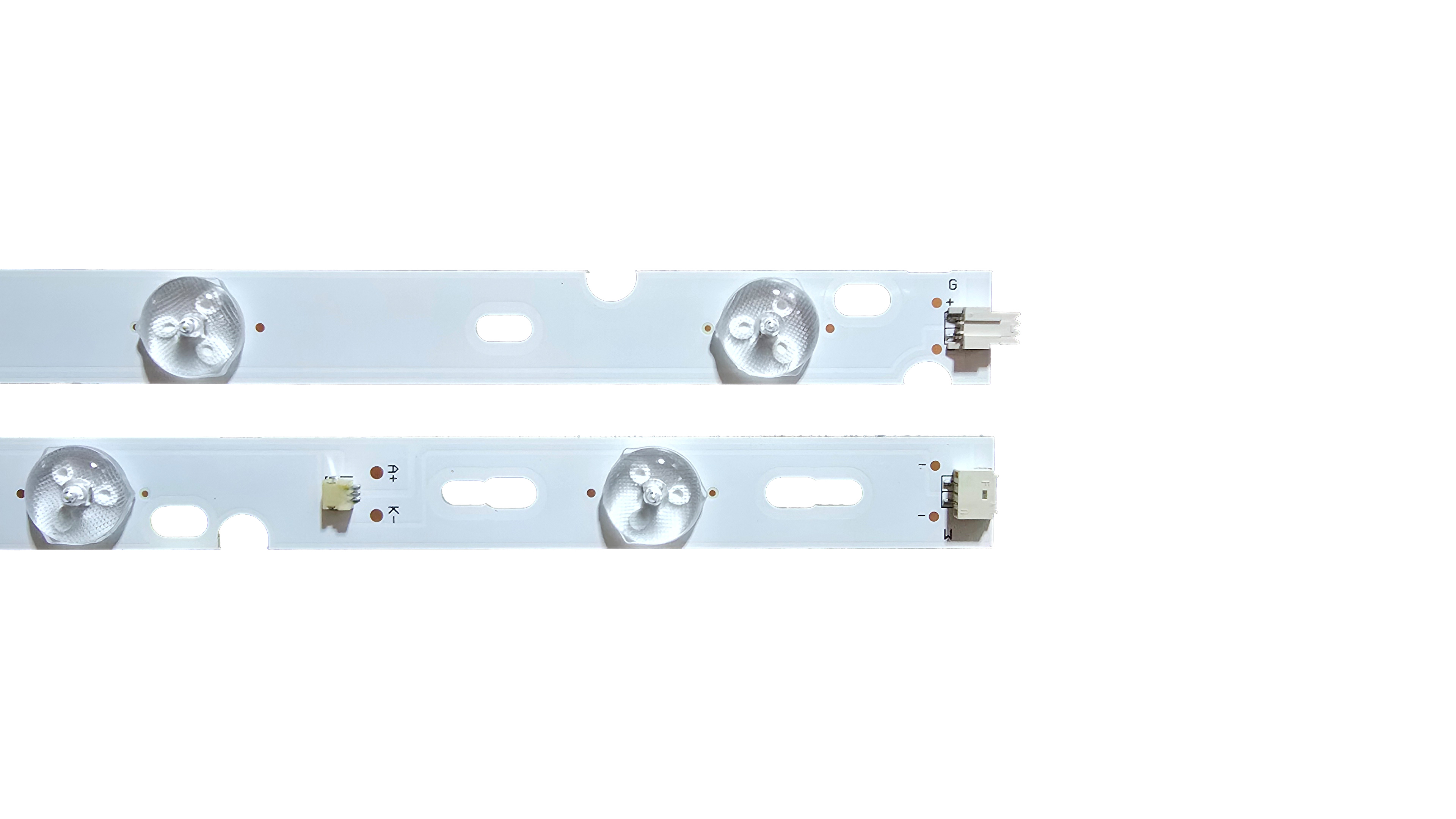

LED Trake ES-3195 / JVC LT-55N575A (Set 12 kom)Profesionalni komplet LED traka za pozadinsko osvetljenje 55-inčnih (140 cm) Ultra HD Smart televizora brenda JVC. Ovaj servisni set projektovan je za fabričku reparaciju direktnog pozadinskog osvetljenja (Direct LED) i sastoji se od segmenata koji se horizontalno spajaju u niz. Sve trake u kompletu su izrađene na krutoj aluminijumskoj podlozi vrhunskog kvaliteta koja pruža izuzetno efikasno odvođenje toplote sa ugrađenih 3V dioda, čime se sprečava pregrevanje unutar velike šasije i osigurava dugotrajan i pouzdan rad uređaja nakon servisa.
Tehničke specifikacije

• Oznaka kompleta: ES-3195

• Glavne fabričke oznake sa LED traka (L+R parovi):

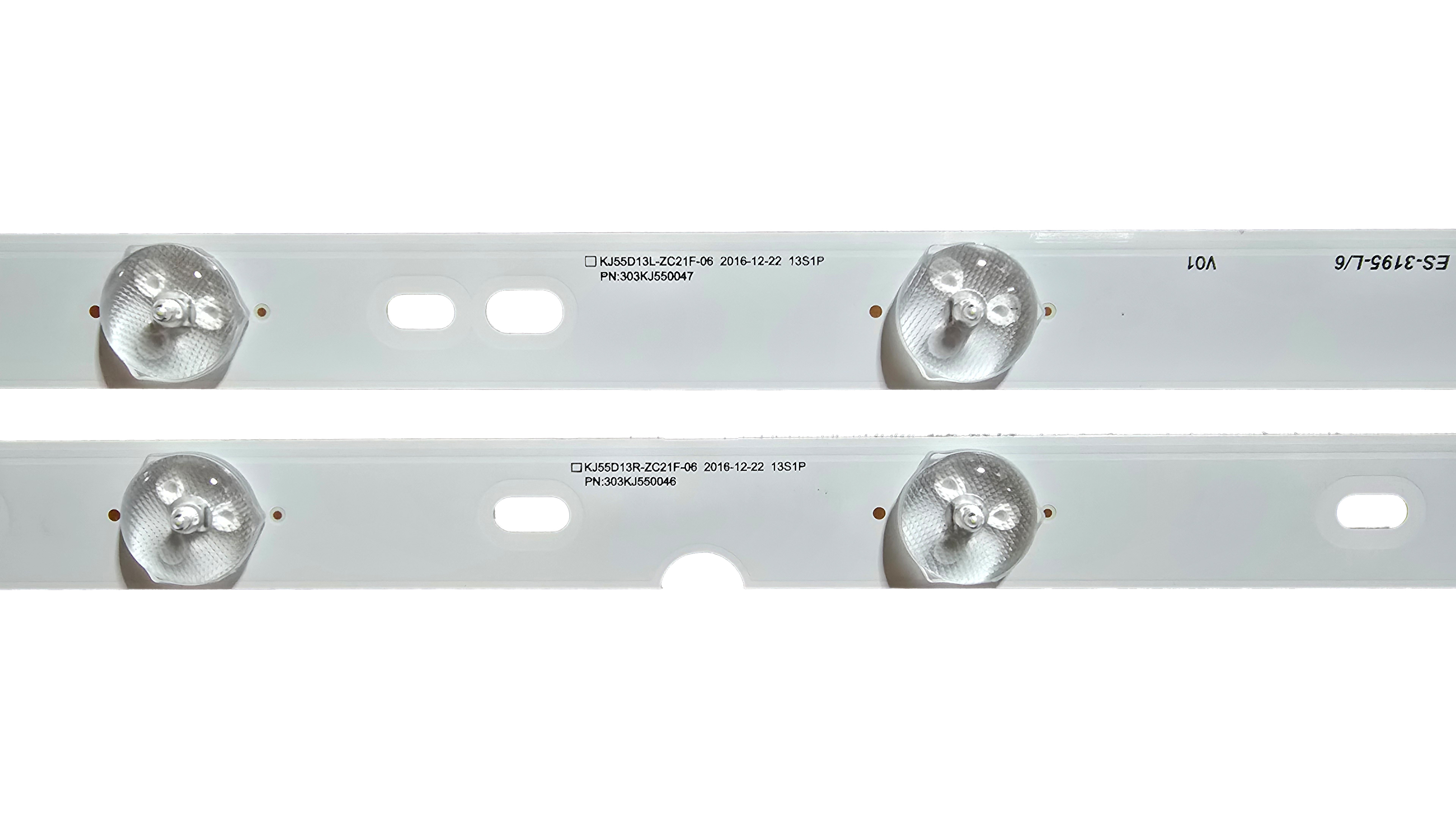

• Tip L (Leva strana): KJ55D13L-ZC21F-06 (Kataloški brojevi: PN: 303KJ550047 / KJ550M14 / 31.11.055000020)

• Tip R (Desna strana): KJ55D13R-ZC21F-06 (Kataloški brojevi: PN: 303KJ550046 / KJ550M13 / 31.11.055000019)

• Sastav kompleta: Ukupno 12 traka koje se horizontalno spajaju u 6 dugih linija:
• 6 x Tip L (Leva polovina - 6 LED dioda / Dužina: 500 mm)

• 6 x Tip R (Desna polovina - 7 LED dioda / Dužina: 610 mm)

• Broj dioda po liniji: 13 LED dioda (6L + 7R) horizontalno vezanih u nizu (13S1P)

• Ukupan broj dioda u televizoru: 78 LED dioda (6 linija x 13 dioda)

• Radni napon metode/diode: 3V (Radni opseg dioda: 3.1V - 3.2V / 120-125mA)

• Tip sočiva: Okrugla (standardna prozirna konveksna optika za pravilan svetlosni fluks i ujednačenu distribuciju svetlosti na celoj površini panela)

• Samolepljiva traka na pozadini: Ne (montira se prateći fabrička geometrijska ležišta i osigurava namenskim plastičnim kopčama ili nanošenjem profesionalnog termoprovodnog silikonskog lepka)

• Brend: JVC

Podržani modeli televizora
Komplet pokriva popularne i masovno zastupljene 55-inčne 4K modele brenda JVC:

• JVC LT-55N575A

• JVC LT-55N575
