ES-1004, VOX 40B550 JVC LT-40V750V LED TRAKE

LED Trake Vestel 40" (LB40017 V0 / V1) – ES-1004Komplet zamenskih LED traka oznake ES-1004 namenjen je za servisiranje i popravku pozadinskog osvetljenja na televizorima dijagonale 40 inča (102 cm) koji koriste Vestel šasiju. Ovaj set ima izuzetno široku primenu na tržištu jer Vestel proizvodi panele i elektroniku za veliki broj poznatih brendova (VOX, JVC, Toshiba, Telefunken, Panasonic, Hitachi, Finlux, Medion). Kada televizor ima zvuk i reaguje na komande, a slika nedostaje (ekran je taman ili nakratko blesne pri paljenju), zamena kompletnog seta traka uspešno rešava problem.

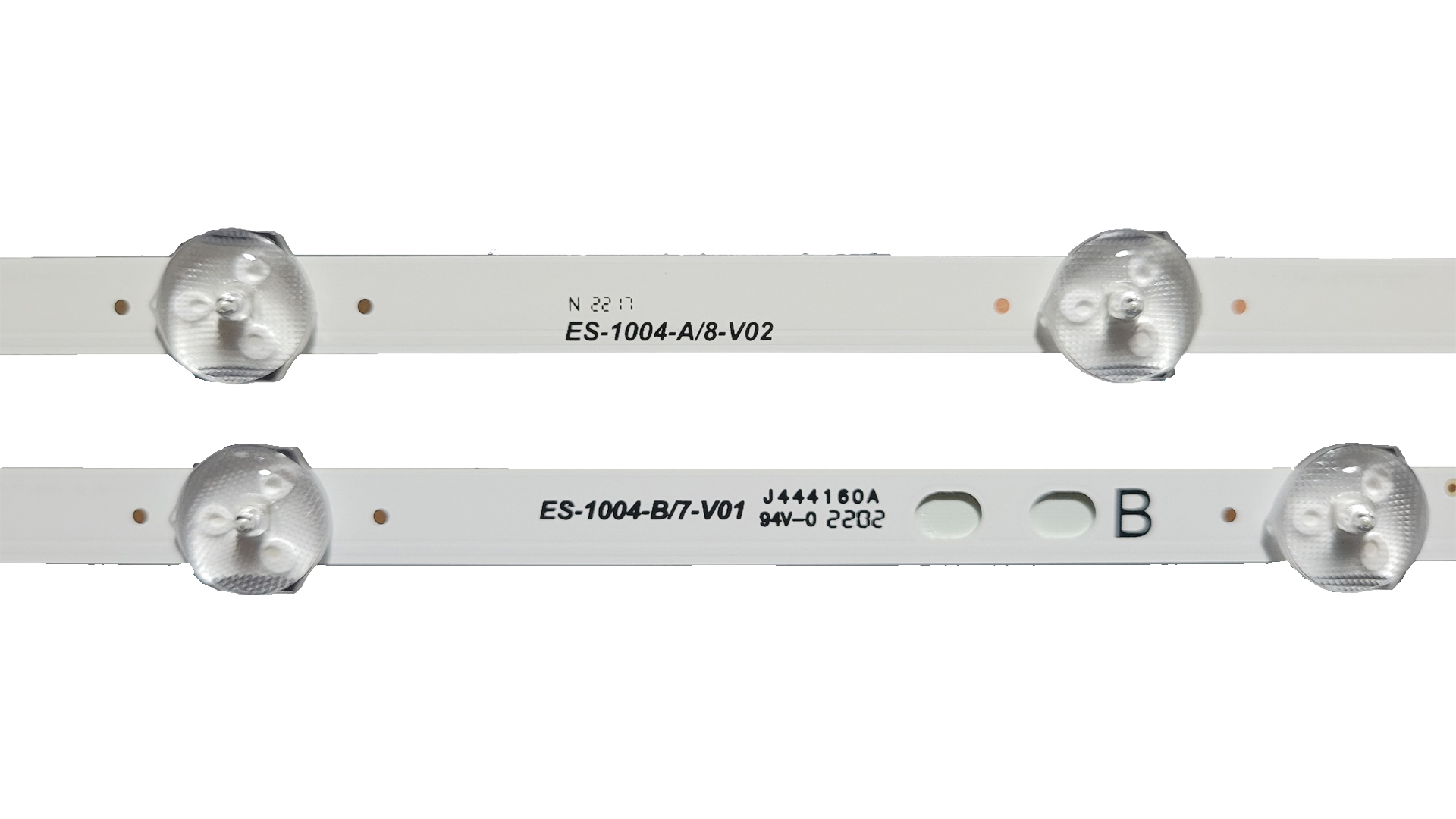

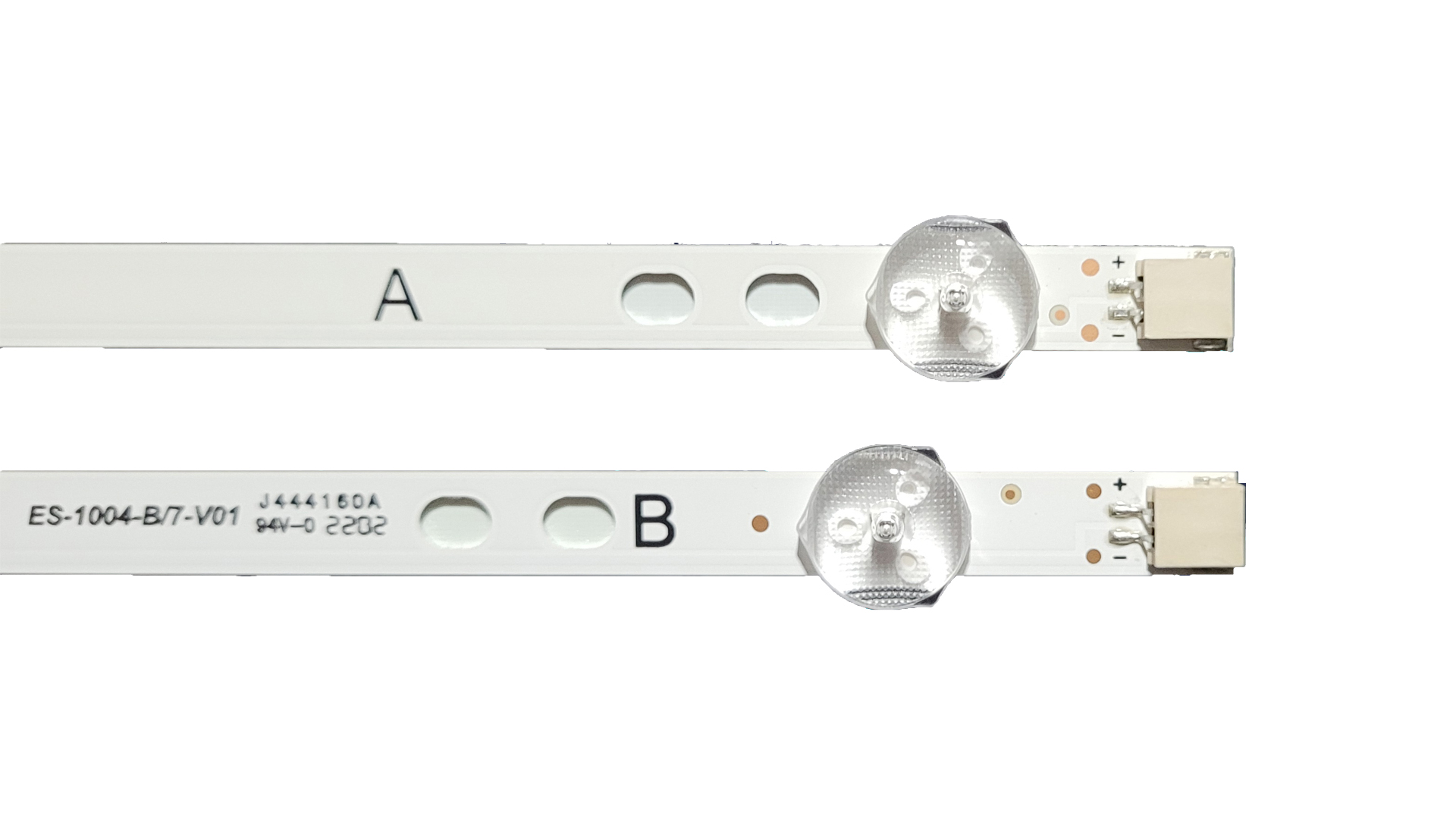

Set se sastoji od ukupno 3 trake asimetrične arhitekture: dve trake tipa A (sa 8 dioda) i jedne trake tipa B (sa 7 dioda). Na poleđini svih traka fabrički je nanesena visokokvalitetna samolepljiva termalna traka koja obezbeđuje čvrstu mehaničku vezu i brzu disipaciju toplote sa dioda na metalni oklop panela, čime se drastično produžava radni vek nakon servisa.
Ključne prednosti:

• Kompletan servisni komplet: Sadrži sve 3 trake (2x A-tip + 1x B-tip) potrebne za potpunu reparaciju panela.

• Optimalno upravljanje toplotom: Unapred postavljena termo-provodna traka sprečava pregrevanje LED čipova efikasnim prenosom toplote na šasiju.

• Pravilna disperzija svetlosti: Precizno centrirana okrugla sočiva poklapaju se sa fabričkom reflektujućom folijom i sprečavaju pojavu svetlih tačaka (tzv. "bura") na ekranu.

Tehničke karakteristike:

• Oznaka seta: ES-1004

• Brend: Vestel / Zamenski set visoke klase (za VOX, JVC, Toshiba, Telefunken...)

• Dijagonala ekrana: 40" (102 cm)

• Broj traka u pakovanju: 3 trake (2x A-tip + 1x B-tip)

• Broj dioda po traci:
• A-Tip (SA): 8 LED dioda (2 komada u setu)

• B-Tip (SB): 7 LED dioda (1 komad u setu)

• Ukupan broj dioda u TV-u: 23 LED diode

• Dužina LED trake: 745 mm – 748 mm

• Radni napon po diodi: 3V

• Tip optike: Okrugla sočiva

• Samolepljiva traka: Da, fabrički nanesena termo-traka na poleđini

Kompatibilni brendovi i modeli televizora:

• VOX: LED 40B550 (1512), LED 40YB550, 40YSD550, LED 40SWN294B (1803), LED40DIS294B

• JVC: LT-40V750V (10099593), LT-40V751, LT-40VF53A, LT-40VF53B, LT-40V3000, LT-40V4200, LT-40VF43A, LT-40VF42K, LT-40VF42M, LT-40V54JF, LT-40VF43B, LT-40VF52K, LT-40VF52M, LT-40VT70G, LT-40VT50G, LT-40VG764, LT-40V3100 (10107546), LT-40V550, LT-40C750, LT-40C790, LT-40K780, LT-40K790

• TOSHIBA: 40L2863DG, 40L3663DG, 40L3441DG (10093656), 40L1863DG (10116960), 40L1653, 40L1653DB, 40L3653DB, 40L3830DB, 40L3863DB, 40L3863DG, 40L5660EV

• TELEFUNKEN: T40FX275DLBPOS-T2, T40FX275DLBPX, D40F278Q3CW, D40F286B4CW, D40F287A3CW, TE40282B40Q2K, 40FB5000, D40F287N4, D40F289N3CW, TFK40D279FHD16, D40F280R3CW, D40F287M3CW, D40F282R4CW-W, T40FX275DL, T40FX280DLBP, T40FX2750DLBR0SX, TE40282B34C2H, TE40282B34C, TE40282N25CXH, TE40282N25F1C10D, TE40282S25T2H, TE40282S25TXH, TE40282S27YXK, 40VT50G

• PANASONIC: TX-40C200E, TX-40CX200E

• HITACHI: 40HBT42A, 40HE3000, 40HB6T62, 40HBT02U, 40HE4000, 40HE4001, 40FB5110, 40FB7050, 40FD4110, 40FFA4100, 40FLHYR274SC

• FINLUX: 40-FFC-5500, 40FLYHR274SC, FL40211SMART, 40FFC4112, 40-FFF-5660

• MEDION: MD31052 AT-A, MD31240 DEN-A

• BUSH / HYUNDAI / HI-LEVEL / REGAL: BUSH LED40287FHD, LED40287FHDCNTD, Hyundai FLP40T111, Hi-Level 40HL500UY, Regal 40R6010F, 40R4010F2, 40R6020F, Luxor LUX0140003/01, LUX0140004/01, LUX0140006/01, Cranker CRTV40200

• VESTEL: 40FA5050, 40FB5050, 40FA7033, 40FD5050, 40FD7300, 400DRTVNB

Kompatibilne oznake TV panela (ekrana):

• VES400UNDS-2D-N11 / VES400UNDS2DN11

• VES400UNDS-2D-N12 / VES400UNDS2DN12

• VES400UNDS-2D-N14 / VES400UNDS2CN14

Kompatibilne fabričke oznake sa traka (Part Numbers):

• A-Tip (8 LED): 17DLB40VXR1-LB40017 V0 03 38 SA / JL.D40081330-078AS-M

• B-Tip (7 LED): 17DLB40VXR1-LB40017 V1 05 38 SB

• Vestel fabrički kodovi delova: 23331585, 30089019, 30089022, 23490172,
