ES-3605, TOSHIBA 65UL3A63DG LED TRAKE JL.D65081330-078ES-M_V01

LED Trake ES-3605 / TOSHIBA / VESTEL 65" (Set 10 kom)Profesionalni komplet LED traka za pozadinsko osvetljenje velikih 65-inčnih (165 cm) Ultra HD 4K i Smart televizora brendova Toshiba, Vestel, Hitachi i Regal. Ovaj zamenski set projektovan je za fabričku reparaciju sistema direktnog pozadinskog osvetljenja (Direct LED) na izuzetno zastupljenim Vestel panelima i kućištima (serije VES650). Sve trake u kompletu su izrađene na krutoj aluminijumskoj podlozi vrhunskog kvaliteta sa fabrički nanesenom termički provodljivom dvostrano lepljivom trakom, koja obezbeđuje maksimalnu disipaciju toplote sa ugrađenih 3V dioda visoke efikasnosti i garantuje dugotrajan rad ekrana nakon servisa.
⚠️ Važna napomena za servisere: Za određene modele sa spiska podržanih uređaja, fabrički konektor na trakama može varirati. U tim slučajevima je potrebno izvršiti direktno lemljenje naponskih žica na kontakte trake kako bi se osigurao siguran i stabilan spoj.
Tehničke specifikacije

• Oznaka kompleta: ES-3605

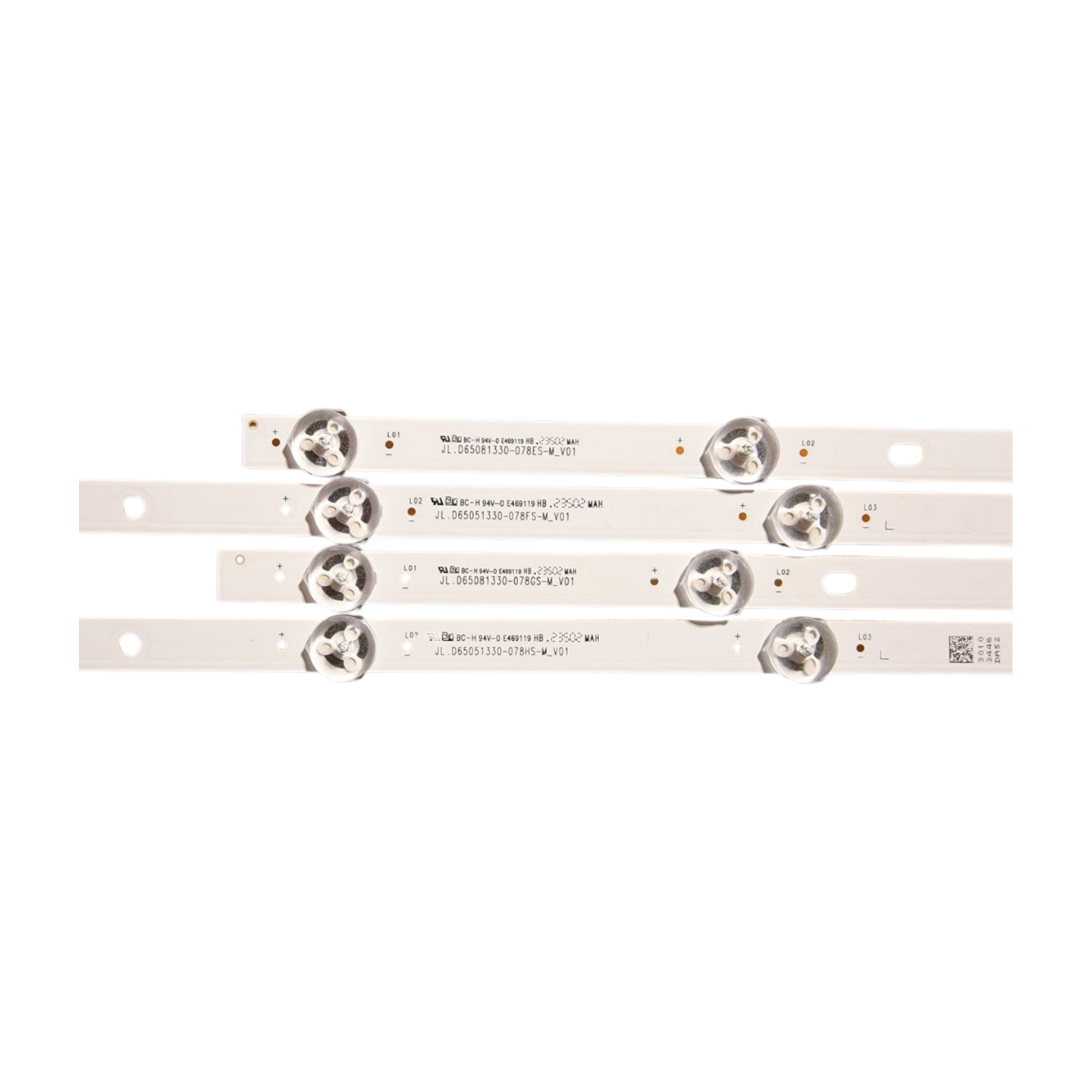

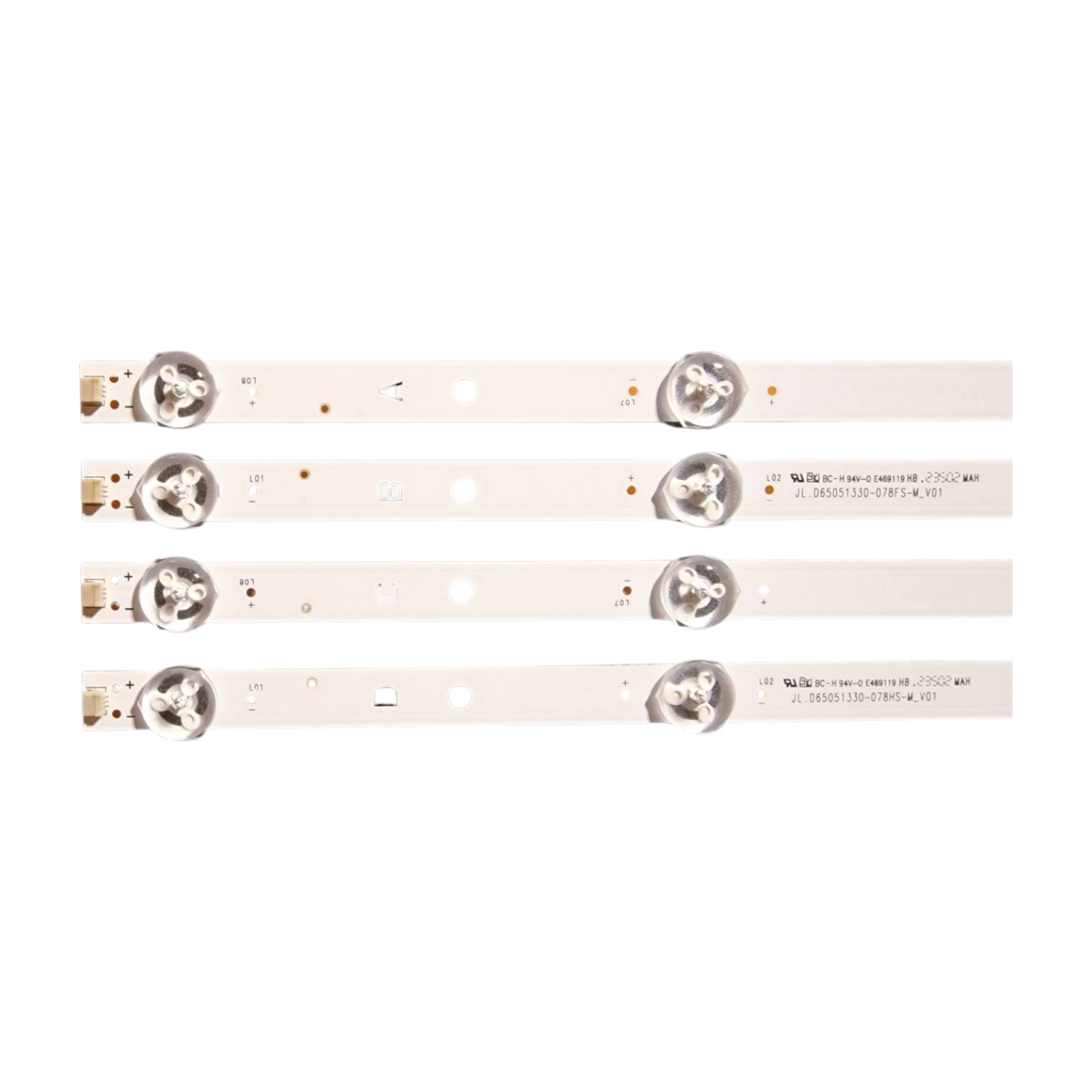

• Glavne fabričke oznake sa LED traka (kodovi štampe):
• JL.D65081330-078ES-M_V01

• JL.D65081330-078FS-M_V01

• JL.D65081330-078GS-M_V01

• JL.D65081330-078HS-M_V01

• Kompatibilne oznake kućišta i panela (Matrix): VES650QNTL-2D-N41, VES650QNTS-2D-N41, VES650QNTB-2D-N41, VES650QNTB-2D-N43

• Sastav kompleta: Ukupno 10 traka u složenoj kombinaciji (2A + 2B + 3C + 3D) koje formiraju horizontalne linije spajanjem levih i desnih segmenata:
• Tip A / C: Dužina 782 mm | 8 LED dioda

• Tip B / D: Dužina 487 mm | 5 LED dioda

• Ukupan broj dioda u televizoru: 65 LED dioda (5 linija po 13 dioda)

• Radni napon metode/diode: 3V

• Tip sočiva: Okrugla (standardna prozirna konveksna optika visoke preciznosti za pravilan svetlosni fluks i ujednačenu distribuciju svetlosti na celoj površini masivne 65" Vestel šasije)

• Samolepljiva traka na pozadini: Da (fabrička termo-provodljiva pozadina)

• Brendovi: TOSHIBA / VESTEL / HITACHI / REGAL

Podržani modeli televizora
Komplet pokriva široku paletu 65-inčnih modela proizvedenih na turskoj Vestel platformi:
Toshiba Serije

• Toshiba 65UL3A63DG / 65UA3A63DG / 65UA3A63DT

• Toshiba 65U2963DB / 65UL2063DB / 65UL2063DT / 65UL2163DT

• Toshiba 65UF3D53DB / 65UA2063DG / 65UA6B63DG / 65UL3063DT

Vestel, Hitachi i Regal Serije

• Vestel 65Q9900 / 65U9500 / 65U9400 / 65UL9500

• Hitachi 65HT8060UD

• Regal 65R754U / 65R854UQ / 65R7540UA / 65R7540UB
