ES-3289, FOX 65DLE888 REDLINE premium 4k-65 LED TRAKE JL.D65051330-006AS-M_V01

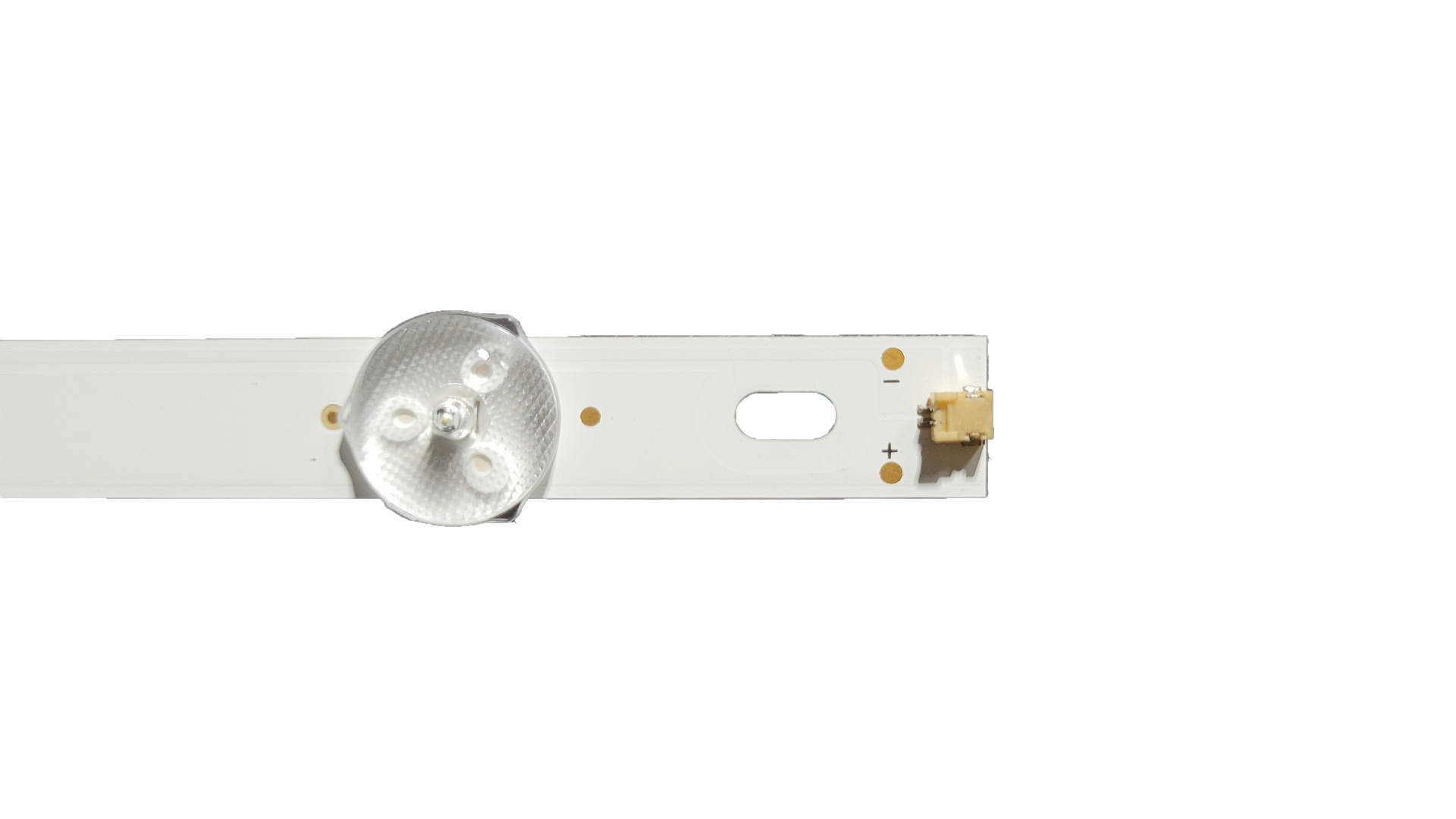

LED Trake ES-3289 / FOX 65DLE888 Verzija 1 / REDLINE (Set 10 kom)Profesionalni komplet LED traka za pozadinsko osvetljenje velikih 65-inčnih (165 cm) Ultra HD 4K televizora brendova Fox, Redline i TCL. Ovaj zamenski set projektovan je za fabričku reparaciju sistema direktnog pozadinskog osvetljenja (Direct LED). Sve trake u kompletu su izrađene na krutoj aluminijumskoj podlozi vrhunskog kvaliteta sa fabrički nanesenom termički provodljivom dvostrano lepljivom trakom, koja omogućava maksimalno odvođenje toplote sa ugrađenih snagaša od 6V i garantuje dugotrajan rad ekrana nakon servisa.
Tehničke specifikacije

• Oznaka kompleta: ES-3289

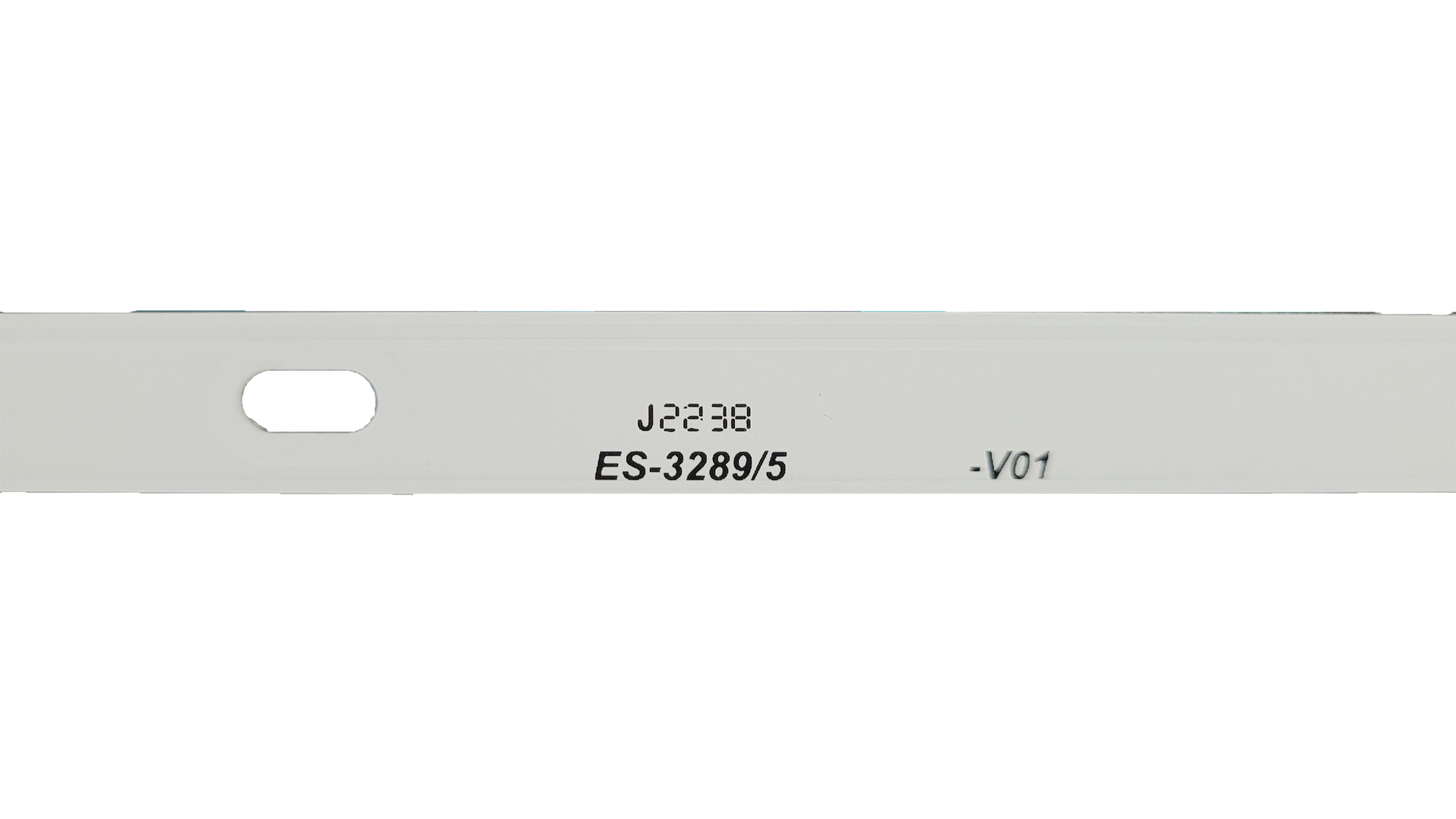

• Glavna fabrička oznaka sa LED traka (kod štampe): JL.D65051330-006AS-M_V01

• Dodatne fabričke i panel oznake: 6519N 12MM / 308056519NDTZ002

• Sastav kompleta: Ukupno 10 traka (10 x Tip A) – sve trake u setu su monolitne, jednodele i potpuno identične

• Broj dioda po traci: 5 LED dioda (Ukupno u televizoru: 50 LED dioda)

• Dužina LED trake: 607 mm

• Radni napon metode/diode: 6V

• Tip sočiva: Okrugla (standardna prozirna konveksna optika visoke preciznosti za pravilan svetlosni fluks i ujednačenu distribuciju svetlosti na celoj površini velike 65" matrice)

• Samolepljiva traka na pozadini: Da (fabrička termo-provodljiva pozadina)

• Brendovi: FOX / REDLINE / TCL

Važna napomena za utvrđivanje verzije (Verzija 1 vs Verzija 2)
⚠️ OBAVEZNA PROVERA PRE PORUČIVANJA:
Za model televizora Fox 65DLE888 postoje dve različite verzije pozadinskog osvetljenja koje nisu uzajamno zamenjive (ES-653 i ES-3289). Razlika se najsigurnije utvrđuje prema arhitekturi unutrašnjih elektronskih ploča:

• Kombinovana ploča (Zajednička matična + napajanje): Ukoliko televizor unutra ima samo jednu veliku integrisanu elektroniku koja objedinjuje i napojni i sistemski deo, koristi se ovaj komplet ES-3289 (6V diode).

• Odvojene ploče: Ukoliko televizor ima fizički odvojenu naponsku ploču (PSU) od matične ploče (Mainboard), koristi se model ES-653.

Preporučuje se obavezno otvaranje aparata i vizuelni pregled pre slanja porudžbine.
Podržani modeli televizora
Komplet pokriva 65-inčne 4K Smart modele sa specifičnom integrisanom šasijom:

• Fox 65DLE888 (Verzija 1 / sa integrisanom pločom)

• Redline Premium 4K-65

• TCL 65" (modeli sa JL.D65051330-006AS arhitekturom panela)
