ES-193, SAMSUNG UE58J5200 LED TRAKE
SLIČNI PROIZVODI

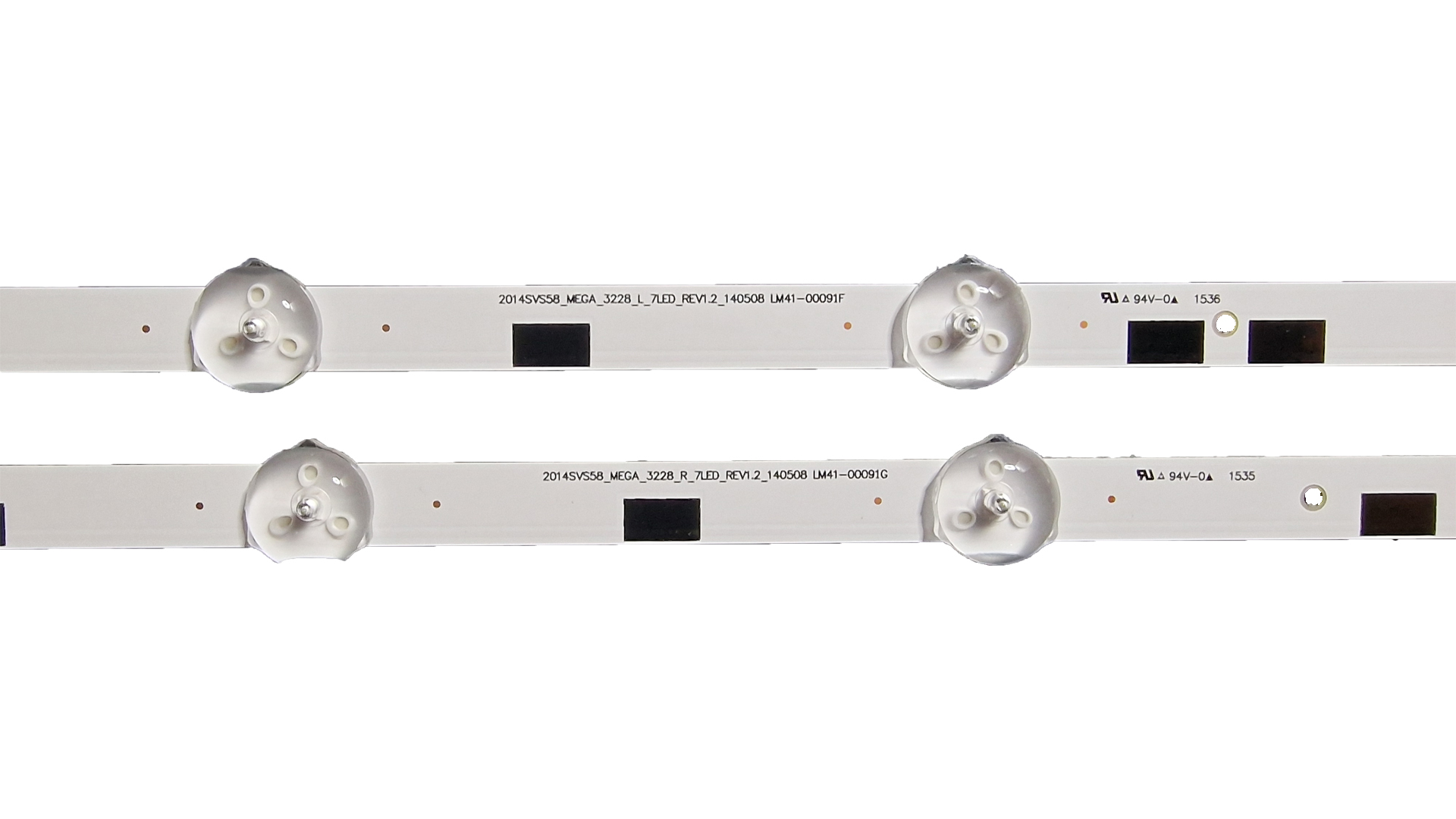

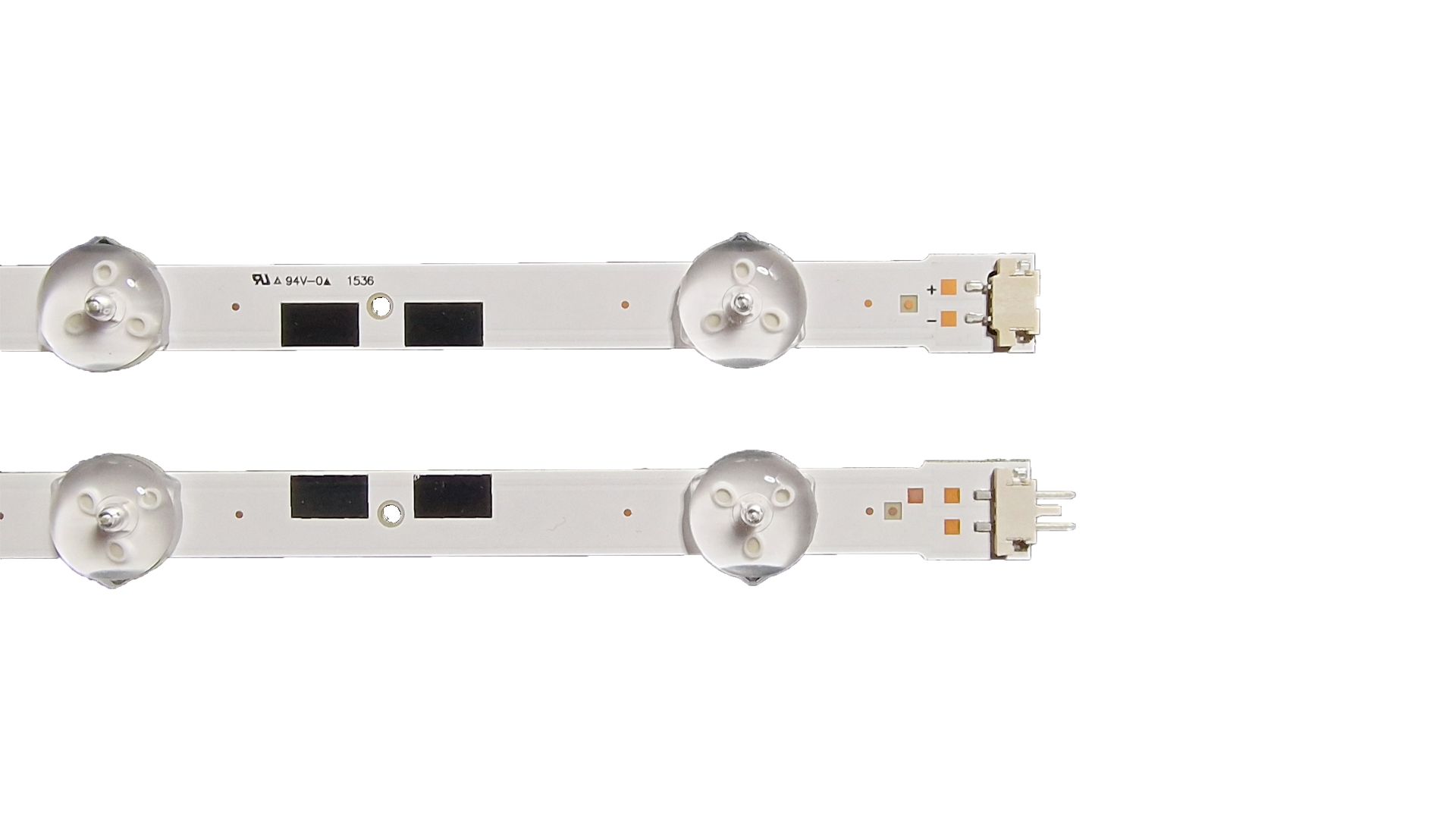

LED Trake ES-193 / SAMSUNG UE58J5200 (Set 12 kom)Profesionalni komplet LED traka za pozadinsko osvetljenje 58" Full HD televizora brenda Samsung iz H i J serije. Ovaj masivni set sastoji se od ukupno 12 traka koje se u koritu ekrana spajaju u 6 dugačkih horizontalnih linija (svaku liniju čine jedna A i jedna B traka, obe sa po 7 dioda). Trake su izrađene na krutoj aluminijumskoj podlozi sa već nanesenom termički provodljivom dvostrano lepljivom trakom, čime je obezbeđeno vrhunsko odvođenje toplote sa 3V dioda unutar panela velike površine.
Tehničke specifikacije
- Oznaka kompleta: ES-193
- Kodne oznake na trakama:
- A Tip: 2014SVS58_3228_R_7REV1.1_140514 / LM41-00091F / DMGE-580SMA-R3
- B Tip: 2014SVS58_3228_L_7REV1.1_140514 / LM41-00091G / DMGE-580SMB-R3
- Kataloški brojevi (Samsung Part Number): BN96-32771A (A traka) / BN96-32772A (B traka)
- Sastav kompleta: Ukupno 12 traka (6 $\times$ A tip + 6 $\times$ B tip) – formiraju 6 dugih linija
- Broj dioda po traci:
- A traka: 7 LED (dužina 586 mm)
- B traka: 7 LED (dužina 586 mm)
- Ukupan broj dioda u TV-u: 84 LED (14 po spojenoj horizontalnoj liniji)
- Radni napon diode: 3V
- Tip sočiva: Okrugla (3228 široke difuzije)
- Samolepljiva traka: Da (termo-provodljiva pozadina)
- Brend: SAMSUNG
Kompatibilnost sa panelima
Ovaj komplet pozadinskog osvetljenja je specifično namenjen sledećim oznakama originalnih Samsung i Chimei ekrana:
- CY-HH058BGNV1H (CYH58BGNV1H)
- V580HJ1-PD6 Rev. C2 (V580HJ1PD6REVC2)
Podržani modeli televizora
Komplet pokriva izuzetno širok spektar 58" Samsung modela za evropsko, američko i globalna tržišta:
J Serija (Evropski Full HD modeli)
- Samsung UE58J5000 / UE58J5002
- Samsung UE58J5200 / UE58J5202 / UE58J5203 / UE58J5205
- Samsung UE58J5250
- Samsung UE58J5500
H Serija (Evropski modeli prethodne generacije)
- Samsung UE58H5200 / UE58H5200A / UE58H5200AWXXN / UE58H5202A
- Samsung UE58H5203 / UE58H5203AWXXC / UE58H5204 / UE58H5205
- Samsung UE58H5270 / UE58H5273
UN / UA / HG Serije (Američko, Azijsko i Hospitality tržište)
- UN Serija: UN55H5005, UN58H5203
- HG Serija (Hotel TV): HG58AC570JJXXZ, HG58AD570TJXXZ, HG58AE570PJXXZ
- UA Serija: UA58H5200 (sufiksi: AKXKE, AKXLY, AKXXS, AKXXV, ARXRQ, ARXSJ, ARXSK, ARXTW, ARXUM, ARXWT, ARXXM, ARXXP, ARXZN, AWPXD, AWXBM, AWXJG, AWXRD, AWXXY, AWXZW)
- UA Serija (Smart): UA58H5203 (sufiksi: AKXKE, AKXLY, AKXXS, AKXXV, ARXSJ, ARXUM, ARXXP)
