ES-1010, SAMSUNG UE40J5202 LED TRAKE

LED Trake Samsung 40" (2015SVS39.5 FHD) – ES-1010Komplet zamenskih LED traka oznake ES-1010 namenjen je za servisiranje i popravku pozadinskog osvetljenja na televizorima dijagonale 40 inča (102 cm) koji koriste Samsungovu unutrašnju arhitekturu i panele. Ovaj set se masovno ugrađuje u Full HD (FHD) modele iz J i M serije, kao i u specijalizovane komercijalne i hotelske serije (HG). Kada televizor uredno reprodukuje ton i reaguje na daljinski upravljač, a slika nedostaje (ekran je skroz taman ili samo nakratko blesne pri paljenju pa zacrni), ugradnja novog kompletnog seta traka uspešno otklanja kvar.

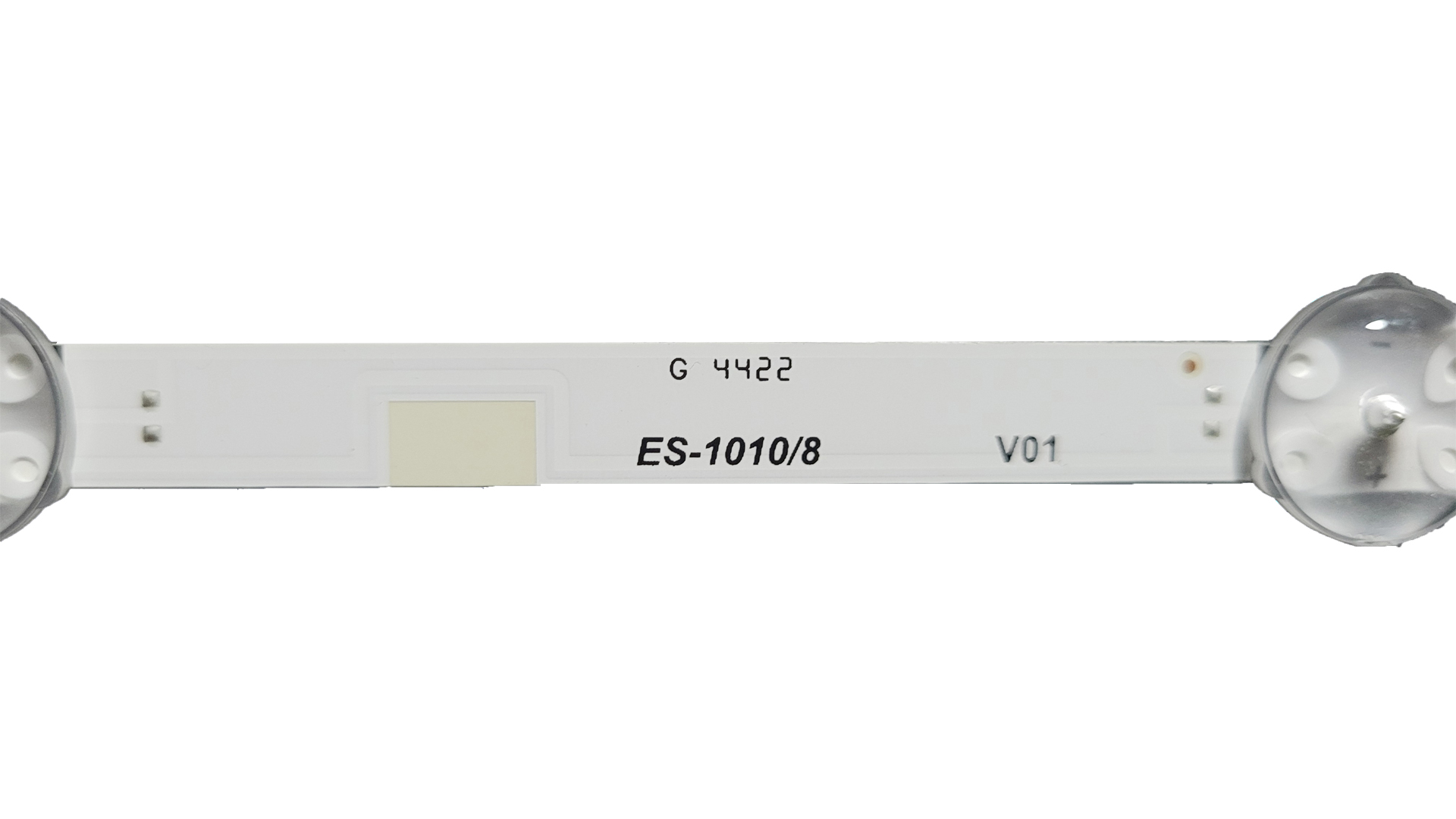

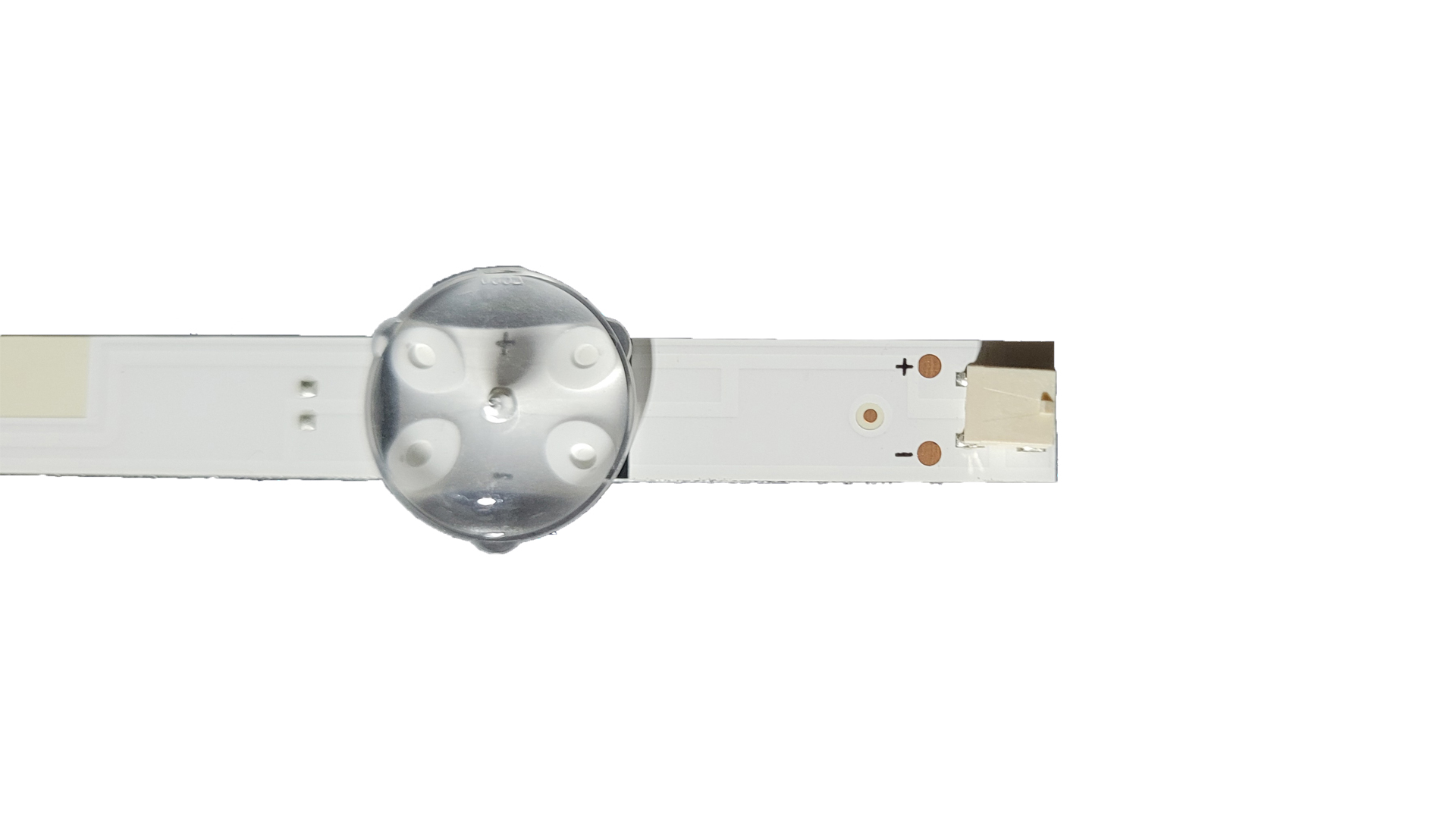

Arhitektura ovog pozadinskog osvetljenja sastoji se od 3 jednodelne trake koje se montiraju horizontalno celom dužinom šasije, bez potrebe za spajanjem levih i desnih segmenata. Svaka traka ima dužinu od 774 mm sa raspoređenih 8 LED dioda. Na poleđini svih traka fabrički je nanesena visokokvalitetna samolepljiva termalna traka sa visokom provodljivošću. Ona osigurava stabilno fiksiranje i brzo odvođenje toplote sa dioda na metalnu šasiju panela, čime se drastično smanjuje radna temperatura čipova i produžava radni vek nakon servisa.
Ključne prednosti:

• Jednostavna ugradnja (Jednodelne trake): Kit sadrži 3 identične trake (3x A-tip), što pojednostavljuje proces zamene i eliminiše spajanje polutreka na sredini panela.

• Efikasno pasivno hlađenje: Fabrički postavljena termo-provodna traka na poleđini pruža optimalan prenos toplote na metalni oklop televizora.

• Precizna difuzna optika: Okrugla sočiva sa širokim uglom disperzije svetlosti savršeno se poklapaju sa fabričkom reflektujućom folijom, sprečavajući nastanak svetlih krugova ili tamnih senki na ekranu.

Tehničke karakteristike:

• Oznaka seta: ES-1010

• Brend: Samsung / Zamenski set visoke klase

• Dijagonala ekrana: 40" (102 cm) – odgovara i oznakama panela od 39.5"

• Broj traka u pakovanju: 3 trake (3x A-tip)

• Broj dioda po traci: 8 LED dioda (Ukupno 24 diode u televizoru)

• Dužina LED trake: 773 mm – 774 mm

• Radni napon po diodi: 3V

• Tip optike: Okrugla širokougaona sočiva (FCOM FHD optika)

• Samolepljiva traka: Da, fabrički nanesena termo-traka na poleđini

Kompatibilni modeli televizora:
Samsung (UE / UN / UA / HG serije):

• Evropsko tržište (UE): UE40J5202, UE40J5202AKXXH, UE40J5202K, UE40J5200, UE40J5205, UE40J5002, UE40J5002AK, UE40J5002AKXXH, UE40J5002K, UE40J5000, UE40J5000AWXBT, UE40J5005, UE40J5070, UE40J5270, UE40J5250, UE40J5250SS, UE40M5002, UE40M5002AKXXH, UE40M5000, UE40M5005, UE40M5075, UE40M5300

• Američko i globalno tržište (UN / UA): UN40J5200, UN40J5200AF, UN40J5200AHXPA, UN40M5300, UN40J520, UA40J5000, UA40J5200, UA40J5200AKPXD, UA40J5200ARXXA, UA40J5200AWXMV, UA40J5001, UA40K5000, UA40K5000ARLSG, UA40K5000ARXTW, UA40KF21, UM40M300

• Hotelske i komercijalne serije (HG): HG40AE460, HG40AE570, HG40EE460, HG40EE470, HG40EE590, HG40ND460, HG40ND470, HG40ND477, HG40ND478, HG40NE460, HG40NE470, HG40NE477, HG40NE478, HG40NF693

Kompatibilne oznake TV panela (ekrana):

• CY-JJ040BGNV1H / CY-JJ040BGNV2H / CY-JJ040BGNV3H / CY-JJ040BGNV5H / CY-JJ040BGNV6H / CYJJ040BGNV1H / CY-JJ040BGNV6

• V400HJ6-PE1 / V400HJ6-PE14REVC4 / V400HJ6-PE1REVC7

• V400HV7 (prateće serije panela)

• Zephyr ZVS40FHD

Kompatibilne fabričke oznake sa traka (Part Numbers):

• Oznaka šasije traka: V5DN-395SM0-R2

• Kodne oznake na trakama: 2015SVS39.5 FHD FCOM 8LEDS REV2.2 / SVC 39.5 FCOM FHD

• Kataloški brojevi štampe (PCB): LM41-00465A / LM41-00121X

• Samsung fabrički kod kompleta (Part Number): BN96-37622A
