ES-1173, GRUNDIG 43GDU7500 LED TRAKE

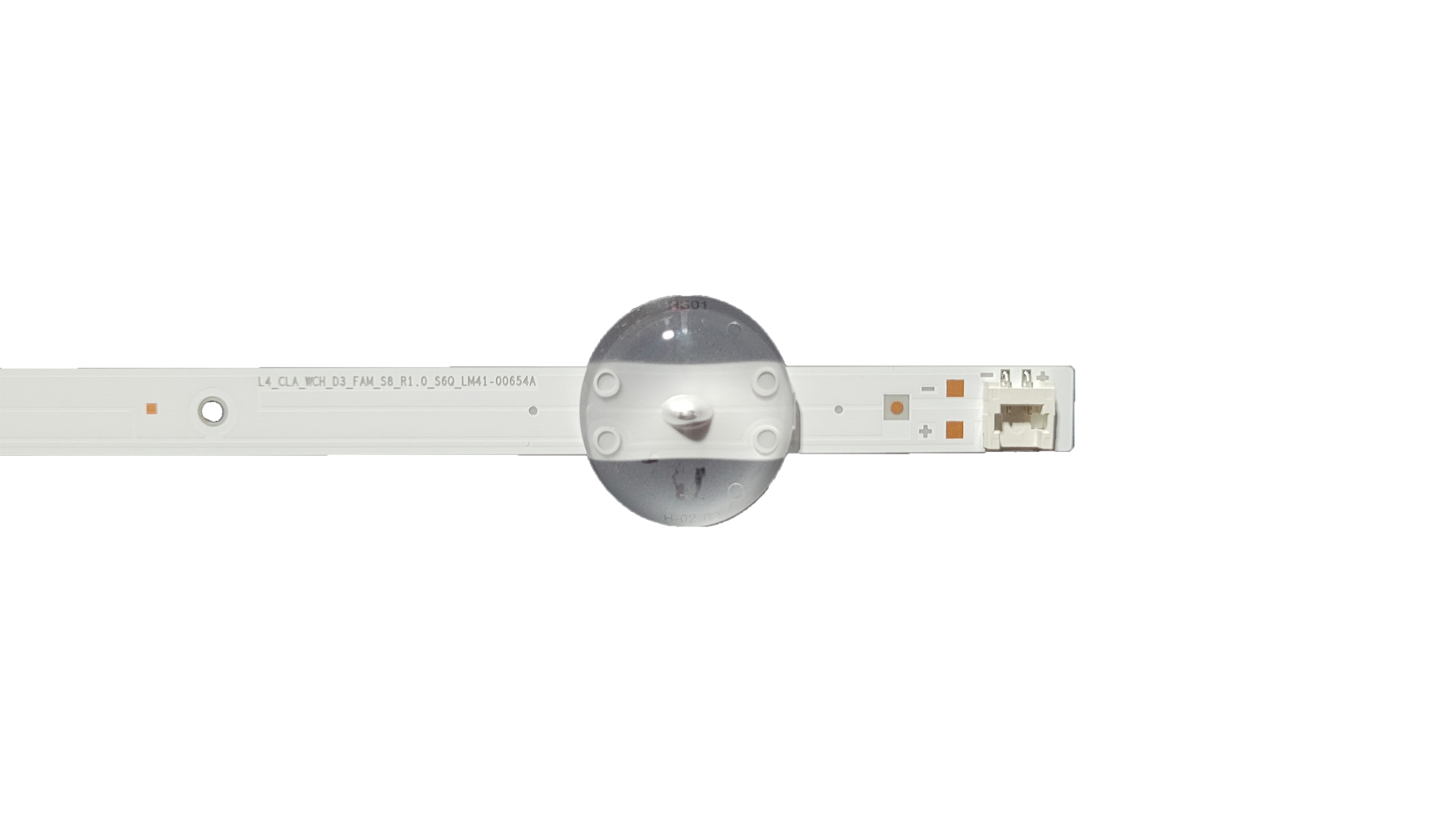

LED Trake Grundig / Arçelik 43" (L4_CLA_WCH) – ES-1173 "Džambo"Komplet zamenskih LED traka oznake ES-1173 namenjen je za profesionalno servisiranje i popravku pozadinskog osvetljenja na televizorima dijagonale 43 inča (109 cm). Ovaj komplet je razvijen za Ultra HD (4K) Smart modele proizvedene u okviru Arçelik (Beko/Grundig) grupacije. U servisnoj praksi ovaj set nosi prepoznatljivu internu oznaku "Džambo" zbog specifičnih, izrazito velikih optičkih sočiva koja omogućavaju homogeno osvetljenje ekrana sa manjim brojem traka. Kada pozadinsko osvetljenje dotraje, televizor najčešće zadržava normalan ton i regularno reaguje na komande daljinskog upravljača, dok prikaz na ekranu u potpunosti izostane (crn ekran) ili pozadinsko osvetljenje samo blesne na trenutak pri startovanju. Ugradnja ovog novog, kompletnog seta traka uspešno i dugotrajno otklanja kvar.
Arhitektura pozadinskog osvetljenja kod ove šasije je maksimalno pojednostavljena, visokoefikasna i potpuno simetrična. Sastoji se od 2 dugačke, jednodelne trake pune dužine od 815 mm koje se horizontalno paralelno montiraju unutar kućišta (2x A-tip). Svaka pojedinačna traka opremljena je sa 8 visokoefikasnih LED dioda, što daje ukupan zbir od 16 dioda unutar celog televizora. Sve diode rade na proverenom radnom naponu od 3V, pružajući optimalnu svetlinu i ravnomeran kontrast preko cele površine panela. Na poleđini obe trake fabrički je nanesena visokokvalitetna samolepljiva termalna traka sa visokim koeficijentom provodljivosti, koja osigurava brzu predaju toplote na metalnu šasiju panela, čime se radna temperatura čipova drastično smanjuje nakon servisa.
Ključne prednosti:

• Kompletan servisni kit (2 trake): Sadrži pun simetričan set (2x A-tip) potreban za kompletnu zamenu unutrašnje rasvete. Zamena obe trake odjednom je jedini siguran način da se spreči brzi povratak uređaja na servis, jer su preostale stare diode na šasiji podjednako oslabljene i radno istrošene.

• Pouzdani jednodelni profil (815 mm): Izvedba trake iz jednog kontinualnog dela bez unutrašnjih spojeva i konektora na sredini trajno eliminiše rizik od prekida kontakta usled neprekidnog termičkog širenja i skupljanja materijala tokom dugotrajnog rada televizora.

• "Džambo" velika ovalna sočiva: Specifična, masivna ovalna (konveksna) optika projektovana je za izuzetno širok i plitak ugao prelamanja svetlosti. To omogućava da svega 2 linije savršeno i homogeno osvetle ceo panel od 43 inča bez pojave tamnih uglova ili svetlih tačaka (tzv. "baba") na slici.

Tehničke karakteristike:

• Oznaka seta: ES-1173

• Interna oznaka: "Džambo" (Velika optika)

• Brend platforme: Arçelik / Beko / Grundig originalne specifikacije

• Dijagonala ekrana: 43" (109 cm)

• Broj traka u pakovanju: 2 trake (2x A-tip)

• Broj dioda po traci: 8 LED dioda (Ukupno 16 dioda u televizoru)

• Dužina LED trake: 815 mm

• Radni napon po diodi: 3V

• Tip optike: Velika ovalna širokougaona sočiva (Direct-LED "Džambo")

• Samolepljiva traka: Da, fabrički nanesena termo-traka na poleđini

Kompatibilni modeli televizora:
Ovaj komplet pokriva specifične 4K Ultra HD Grundig modele nove generacije:

• GRUNDIG Serije: 43GDU7500, 43GDU7900B, 43GUS8960

Kompatibilne oznake TV panela (ekrana):
Set u potpunosti podržava sledeće modele originalnih ekrana (matrica):

• LC430EGY-SKM3

• HV430QUB / HV430QUB-H11 (i srodne 43" UHD panel matrice Arçelik grupacije)

Kompatibilne fabričke oznake sa traka (Part Numbers / Šasijske oznake):

• WCH60602-AB

• L4_CLA_WCH_D3_FAM_S8_R1.0_S6Q_LM41-00654

• L4_CLA_WCH_D3_FAM_S8_R1.0_S6Q_LM41-00654A

• 057T43D49C
