ES-1159, GRUNDIG 65GDU7500B LED TRAKE

LED Trake Grundig / Arçelik 65" (Arçelik_65_Clarity) – ES-1159 "Džambo"Komplet zamenskih LED traka oznake ES-1159 namenjen je za profesionalnu zamenu i popravku pozadinskog osvetljenja na televizorima velike dijagonale od 65 inča (165 cm). Ovaj set je razvijen za Ultra HD (4K) Smart modele proizvedene unutar Arçelik (Beko/Grundig) grupacije i predstavlja najveću varijantu iz prepoznatljive "Clarity" porodice osvetljenja. U servisnoj praksi ovaj komplet nosi oznaku "Džambo" zbog specifičnih, izrazito masivnih optičkih sočiva. Kada pozadinsko osvetljenje dotraje, na ekranu se najčešće javlja potpun mrak (televizor ima ton i reaguje na komande) ili se manifestuje kroz promenu kolorita slike. Ugradnja ovog novog, kompletnog kompleta traka trajno otklanja kvar.
Ova šasija koristi simetričnu arhitekturu podeljenih traka u pogledu broja dioda, gde se levi i desni segment spajaju na sredini panela kako bi se pokrila puna širina ekrana od 65 inča. Kompletan set se sastoji od ukupno 8 traka koje se uparuju u 4 moćne horizontalne linije (4A + 4B):

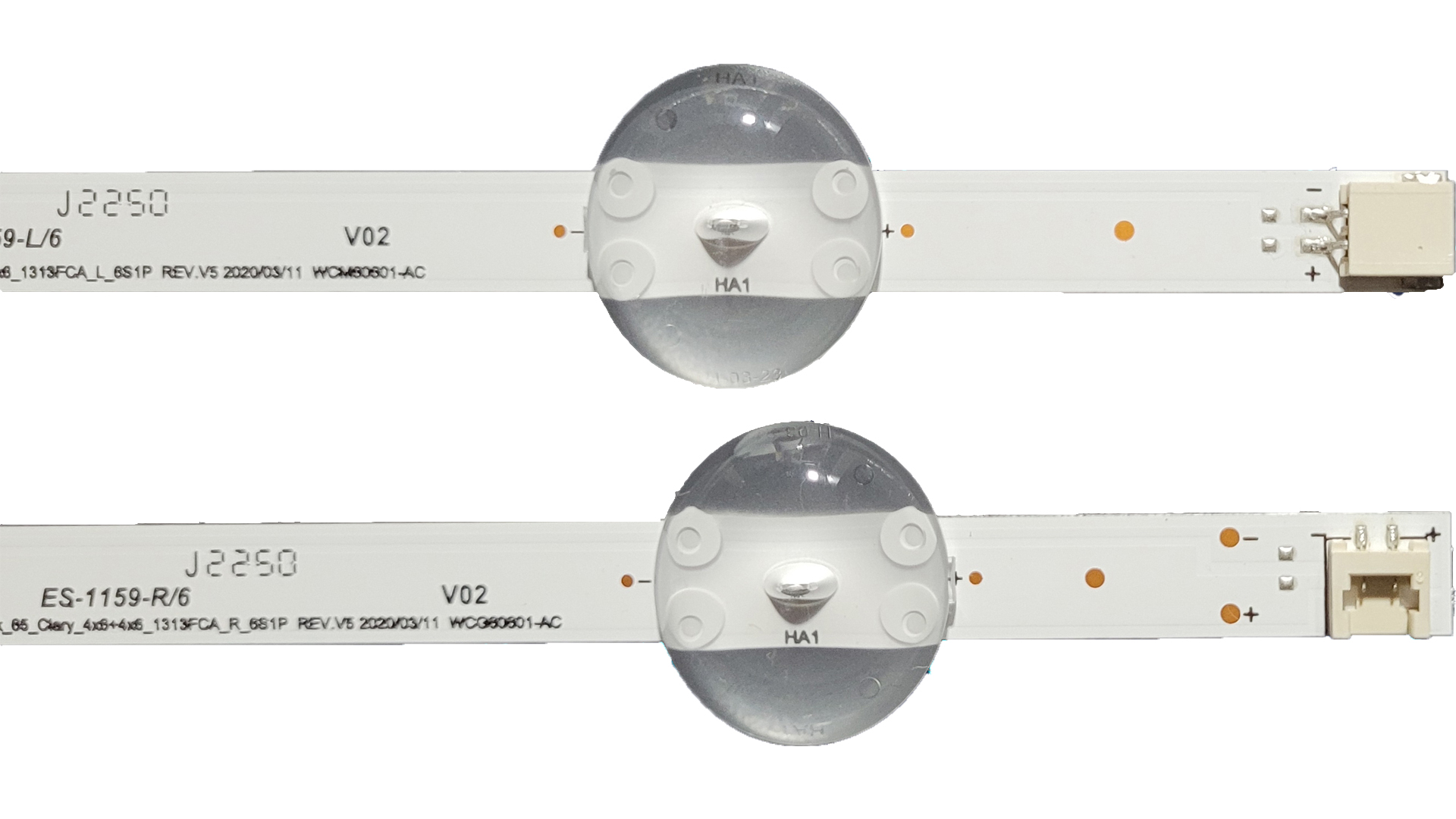

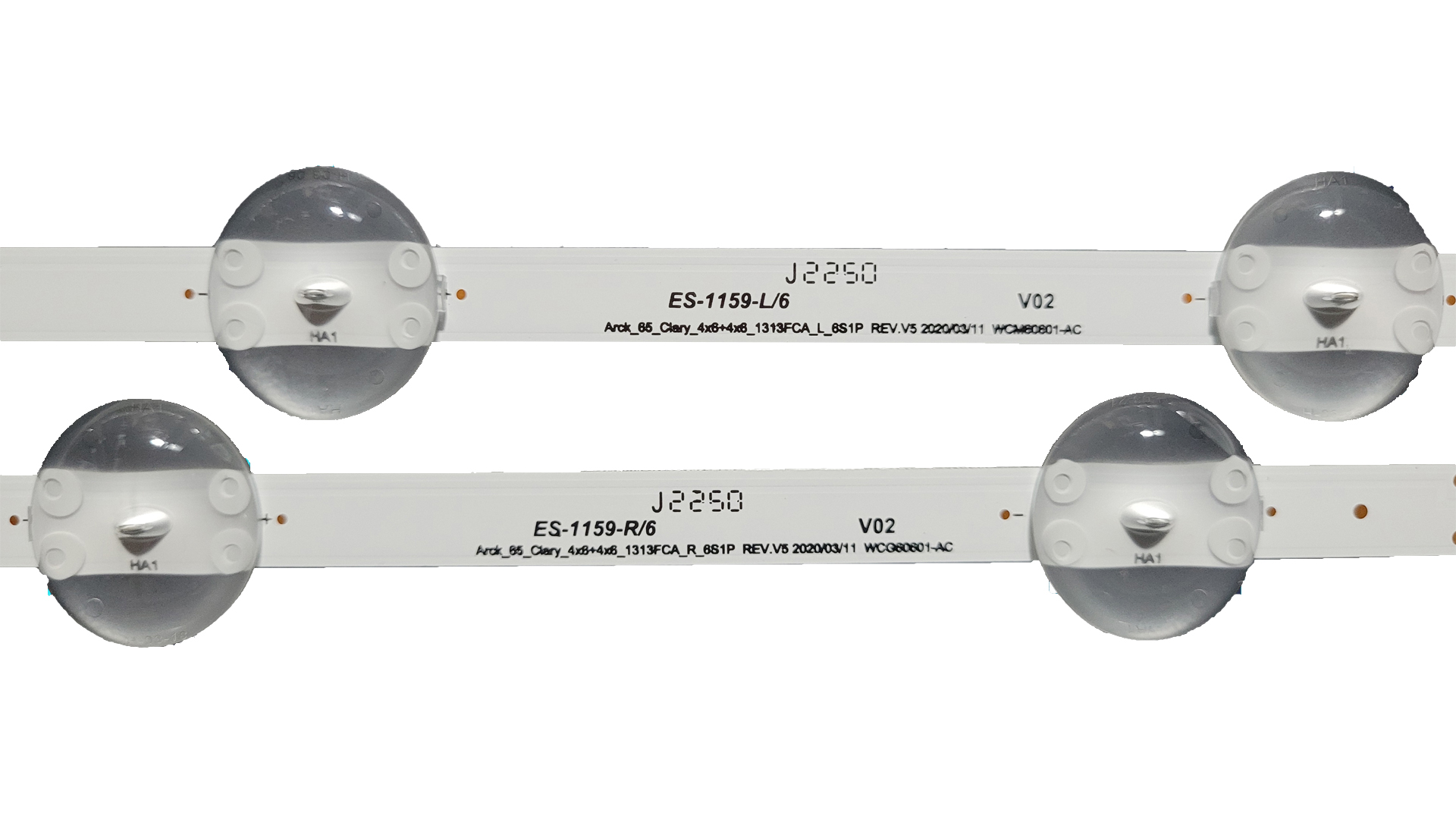

• A-Tip / Levi segment (4 komada u setu): Dužina 632 mm opremljena sa 6 visokoefikasnih LED dioda (Fabrička oznaka: Arcelik_65_Clarity_4x6+4x6_1313FCA_L_6S1P REV.V4).

• B-Tip / Desni segment (4 komada u setu): Dužina 632 mm takođe opremljena sa 6 visokoefikasnih LED dioda (Fabrička oznaka: Arcelik_65_Clarity_4x6+4x6_1313FCA_R_6S1P REV.V4).

Spajanjem leve (A) i desne (B) trake dobija se jedna stabilna linija od 12 dioda ukupne dužine 1264 mm. Ceo televizor ima ukupno 4 takve paralelne linije, što daje ukupan zbir od 48 dioda unutar celog panela. Sve diode rade na proverenom radnom naponu od 3V. Na poleđini svih 8 traka fabrički je nanesena visokokvalitetna samolepljiva termalna traka koja osigurava brzu i efikasnu predaju toplote na metalnu šasiju panela, čime se radna temperatura čipova drastično smanjuje nakon servisa.
⚠️ VAŽNA SERVISNA NAPOMENA (Problem sa "plavom slikom"):
Baš kao i kod manjih modela iz ove serije (49" i 55"), i kod ovih Grundig 65" modela sa "Clarity" šasijama ubedljivo najčešći simptom kvara nije potpuni mrak na ekranu, već pojava jake plave ili ljubičaste svetlosti preko cele slike.
Usled dugotrajnog rada i konstantnog termičkog naprezanja unutar velikog kućišta, fabrički fosforni sloj na LED čipovima degradira i sagoreva. Diode gube sposobnost emitovanja čiste bele svetlosti i počinju da svetle intenzivno plavo, zbog čega slika na televizoru postaje tamna, izobličena i potpuno plava. Zamena kompletnog seta sa ovim novim trakama u potpunosti rešava problem plave slike i vraća prirodne boje i čist beli spektar.
Ključne prednosti:

• Kompletan servisni kit (8 segmenata): Sadrži 4 leve (A) i 4 desne (B) trake. Kod panela ove veličine, parcijalna zamena traka je apsolutno neisplativa i rizična, jer su sve stare diode pretrpele identičan broj radnih sati i podjednako su oslabljene.

• "Džambo" velika ovalna sočiva: Specifična, masivna ovalna (konveksna) optika projektovana je za izuzetno širok i plitak ugao prelamanja svetlosti. To omogućava da svega 4 linije savršeno i homogeno osvetle ogroman panel od 65 inča bez pojave tamnih uglova ili svetlih tačaka na slici.

• Precizno fabričko uklapanje: Pozicije unutrašnjih konektora, otvori za pozicionere na šasiji i korak dioda u potpunosti odgovaraju originalnim Arçelik specifikacijama (REV.V4), što garantuje brzu i laku ugradnju.

Tehničke karakteristike:

• Oznaka seta: ES-1159

• Interna oznaka: "Džambo" (Velika optika)

• Brend platforme: Arçelik / Beko / Grundig originalne specifikacije

• Dijagonala ekrana: 65" (165 cm)

• Broj traka u pakovanju: 8 komada (4x Levi A-tip + 4x Desni B-tip)

• Ukupan broj dioda po liniji: 12 LED dioda (6 na levoj + 6 na desnoj traci)

• Ukupan broj dioda u TV-u: 48 LED dioda

• Dužina traka: Levi segment: 632 mm | Desni segment: 632 mm (Ukupno spojeno: 1264 mm)

• Radni napon po diodi: 3V

• Tip optike: Velika ovalna širokougaona sočiva (Direct-LED "Džambo")

• Samolepljiva traka: Da, fabrički nanesena termo-traka na poleđini

Kompatibilni modeli televizora:
Ovaj set pokriva izuzetno široku paletu Grundig 65" modela nove generacije na našem tržištu:

• GRUNDIG GDU / GUB / GUT Serije: 65GDU7500B, 65GDU7502, 65GUB7062, 65GUB7065, 65GUB8962, 65GUT7077

• GRUNDIG VLX Serije: 65VLX7850BP, 65VLX7840BP, 65VLX8000, 65VLX7020, 65VLX7010, 65VLX6000, 65VLX6950, 65VLX610, 65VLX6100

• GRUNDIG GCU / GUA Serije: 65GCU7900B, 65GUA2020

Kompatibilne fabričke oznake sa traka (Part Numbers / Šasijske oznake):

• Arcelik_65_Clarity_4x6+4x6_1313FCA_L_6S1P REV.V4 2018/03/07 WCM60601-AC

• Arcelik_65_Clarity_4x6+4x6_1313FCA_R_6S1P REV.V4 2018/03/07 WCM60601-AC
