ES-1095, GRUNDIG 40VLE6730BP LED TRAKE

LED Trake Grundig 40" (Samsung 2017ARC400 / LM41-00452L) – ES-1095Komplet zamenskih LED traka oznake ES-1095 namenjen je za servisiranje i popravku pozadinskog osvetljenja na televizorima dijagonale 40 inča (102 cm). Ovaj pouzdani set projektovan je za televizore koji koriste Arcelik / Beko šasiju, a najmasovnije se ugrađuje u Grundig Full HD i Ultra HD 4K modele koji fabrički koriste Samsungove unutrašnje komponente i profile osvetljenja. Kada televizor startuje, ima uredan ton i normalno reaguje na komande daljinskog upravljača, a slika izostane (ekran ostane mračan, blesne na trenutak po paljenju ili se sadržaj nazire isključivo pod spoljnim svetlom), ugradnja ovog novog kompletnog seta traka uspešno otklanja kvar.
Arhitektura pozadinskog osvetljenja kod ovog modela je potpuno simetrična i sastoji se od 3 dugačke, jednodelne trake dužine 810 mm (odnosno blizu 800 mm zavisno od tačke merenja šasije) koje se horizontalno paralelno montiraju unutar kućišta (3x A-tip). Svaka pojedinačna traka opremljena je sa 7 visokoefikasnih LED dioda (označeno i kao 3x7 mrežna konfiguracija), što daje ukupan zbir od 21 diode unutar celog televizora. Sve diode rade na stabilnom radnom naponu od 3V, pružajući optimalnu i ujednačenu svetlost preko celog ekrana. Na poleđini sve tri trake fabrički je nanesena visokokvalitetna samolepljiva termalna traka sa visokim koeficijentom provodljivosti, koja omogućava brzu predaju toplote sa LED čipova na metalnu šasiju panela, drastično produžavajući radni vek nakon servisa.
Ključne prednosti:

• Kompletan servisni kit (3 trake): Sadrži pun simetričan set (3x A-tip) potreban za kompletnu zamenu fabričke rasvete, čime se izbegava parcijalna popravka koja ubrzo dovodi do novog kvara na preostalim starim diodama.

• Jednodelni robusni profil: Odsustvo unutrašnjih spojeva i konektora na sredini trake uklanja rizik od gubljenja kontakta usled termičkog širenja i skupljanja materijala tokom dugotrajnog rada uređaja.

• Klasična okrugla sočiva: Precizno centrirana okrugla difuzna optika pruža širok i ravnomeran ugao rasipanja svetlosti, savršeno se uklapajući sa unutrašnjim difuzorima i reflektorom bez pojave svetlih krugova na ekranu.

Tehničke karakteristike:

• Oznaka seta: ES-1095

• Brend: Grundig / Arcelik šasija (Originalne specifikacije)

• Dijagonala ekrana: 40" (102 cm)

• Broj traka u pakovanju: 3 trake (3x A-tip)

• Broj dioda po traci: 7 LED dioda (Ukupno 21 dioda u televizoru)

• Dužina LED trake: ~810 mm

• Radni napon po diodi: 3V

• Tip optike: Okrugla širokougaona sočiva (Direct-LED)

• Samolepljiva traka: Da, fabrički nanesena termo-traka na poleđini

Kompatibilni modeli televizora:
Ovaj set odgovara širokom spektru 40" modela proizvedenih pod okriljem Arcelik grupacije za brend Grundig:

• Grundig VLE / VLX Serije: 40VLE6730BP, 40VLE5730, 40VLX7730, 40VLE5730BN (kao i srodne podvarijante)

• Grundig L / CLE Serije: 40L67525B, 40L6760, 40L6945, 40CLE5745

Kompatibilne fabričke oznake sa traka (Part Numbers / Šasijske oznake):

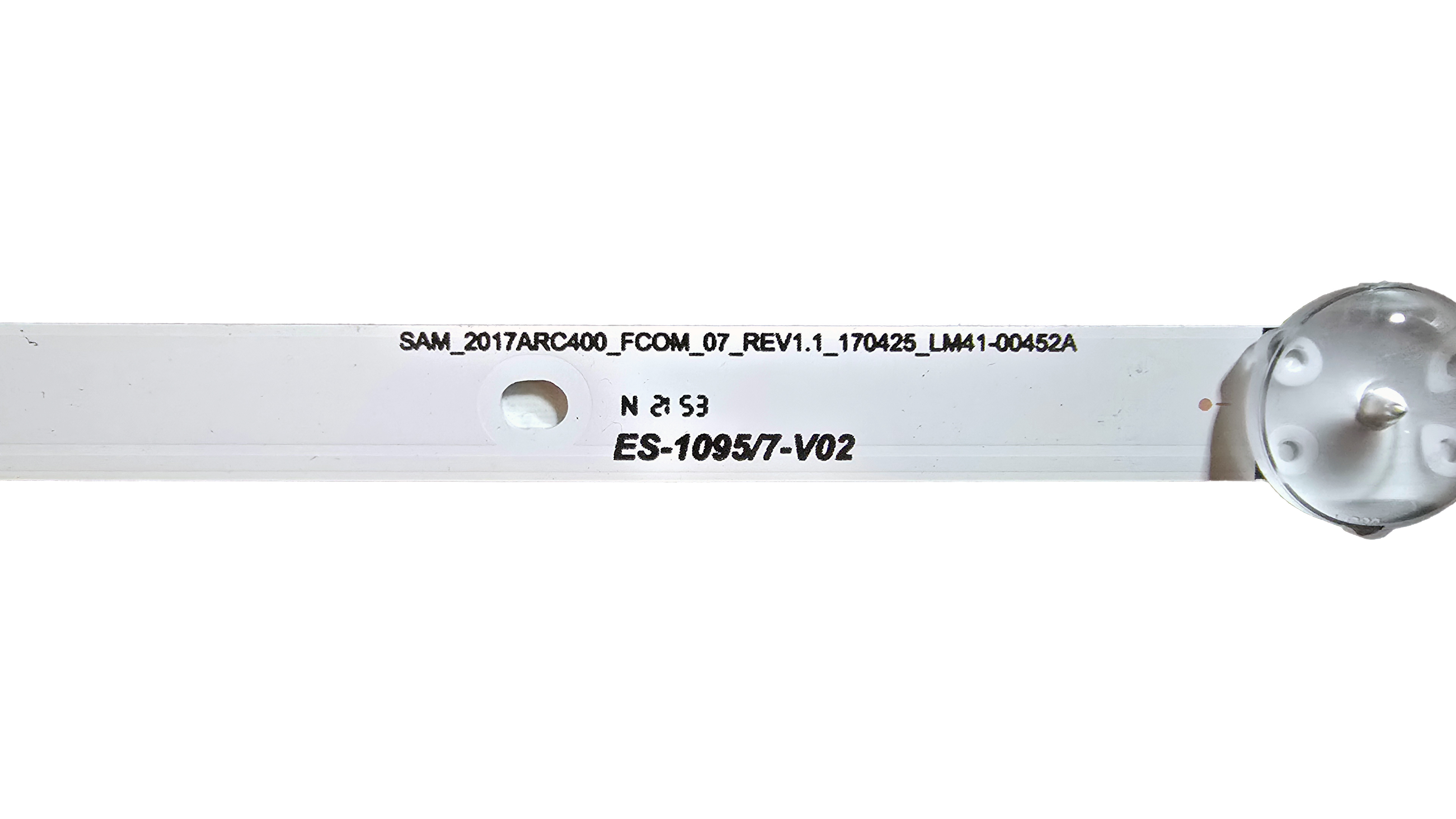

• samsung_2017arc400_fcom_07_rev11_170425

• LM41-00452L

• 3x7 konfiguracija
