ES-103, GRUNDIG 48VLE6520BP LED TRAKE

LED Trake Grundig 48" (LSC480HN05) – ES-103Komplet zamenskih LED traka oznake ES-103 namenjen je za servisiranje i popravku pozadinskog osvetljenja na televizorima dijagonale 48 inča (122 cm). Ovaj stabilan set se ugrađuje u masovne serije Grundig televizora iz VLE i LE generacija koji koriste Samsungove panele visoke rezolucije. Kada televizor ima uredan ton i normalno prima komande, a slika nedostaje (ekran ostane skroz taman, blesne na trenutak pa se ugasi ili se sadržaj nazire samo pod svetlom spoljne lampe), ugradnjom ovog novog kompletnog seta traka uspešno se otklanja kvar.

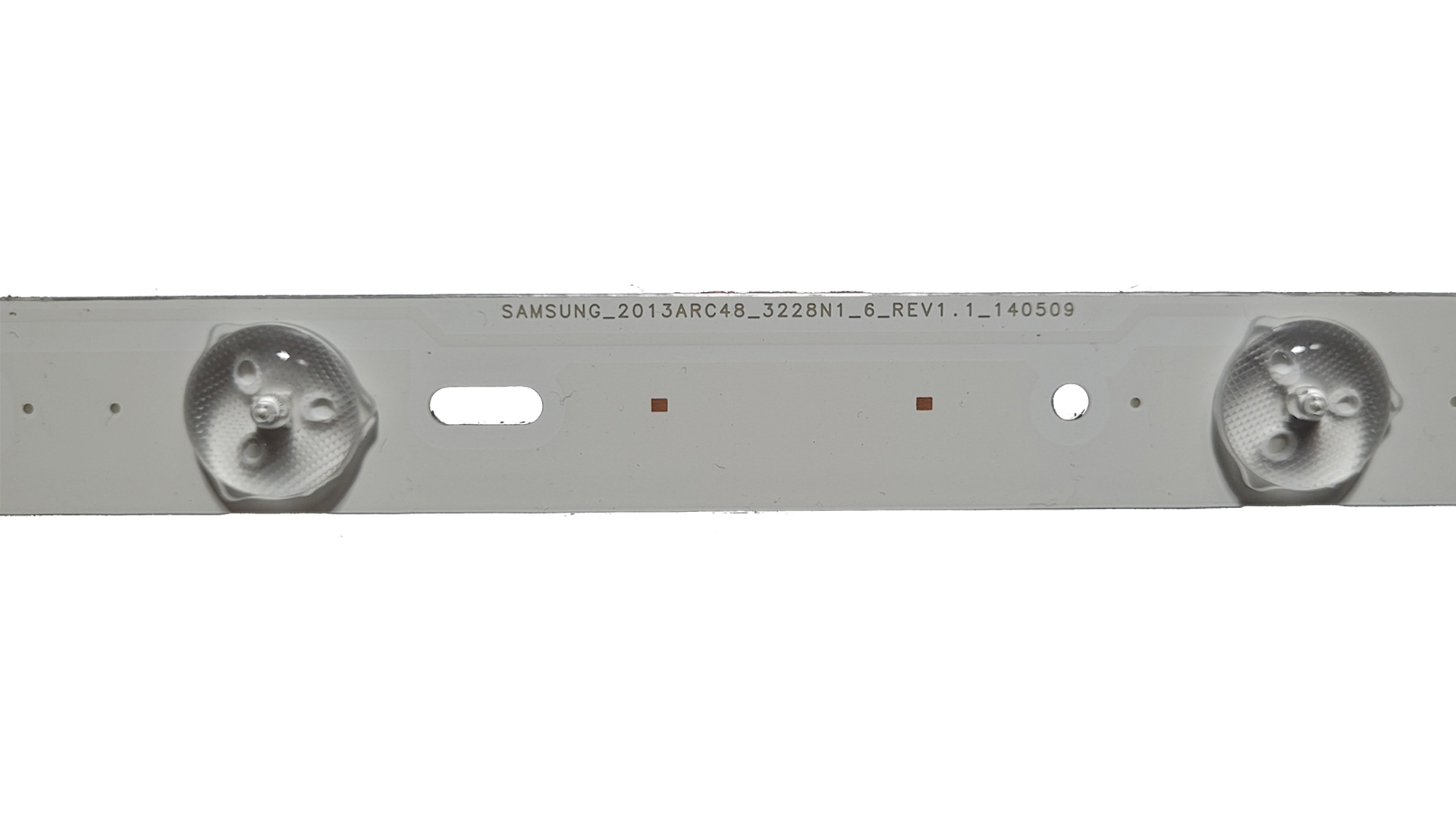

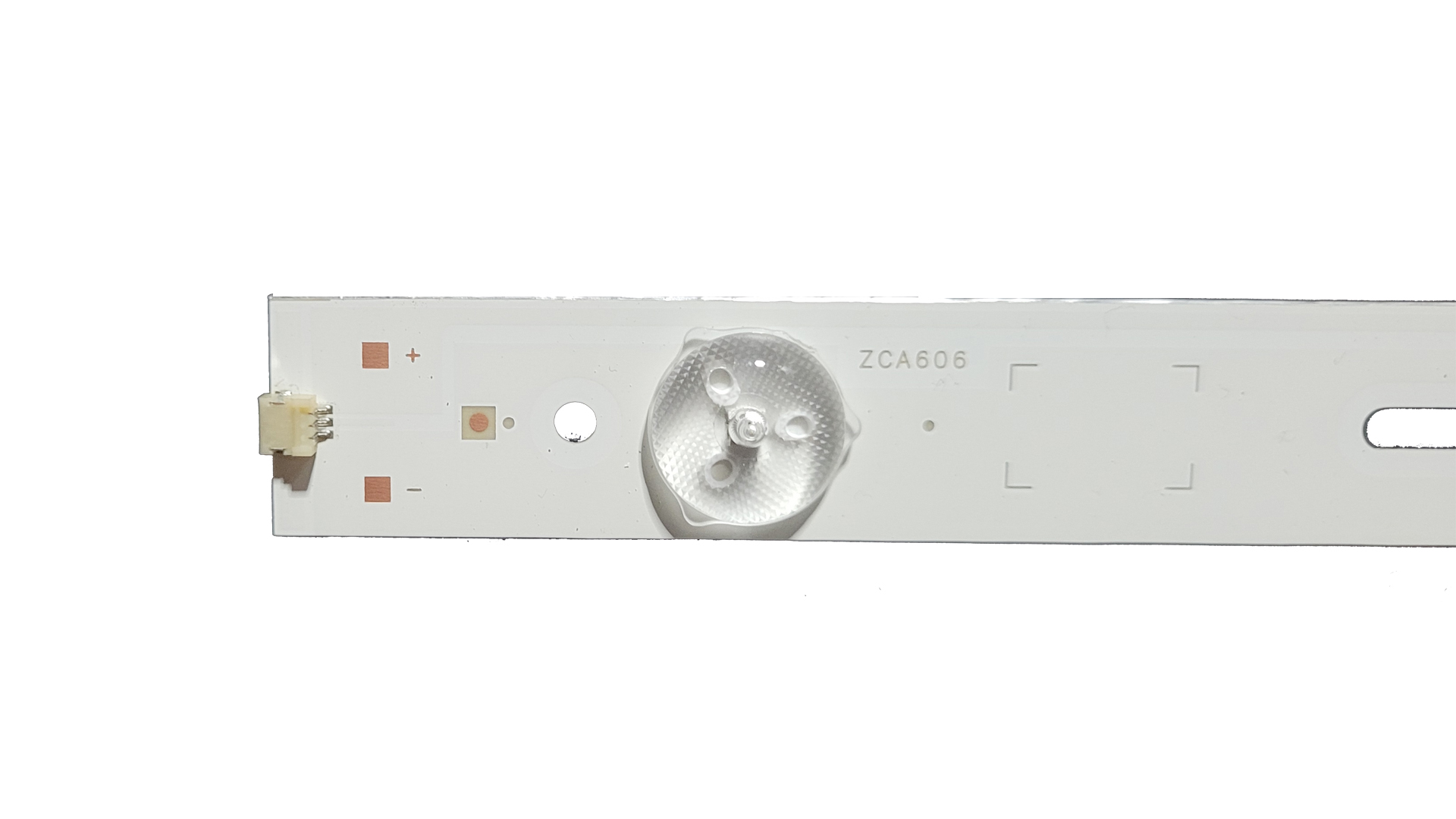

Arhitektura pozadinskog osvetljenja kod ovog modela zasniva se na jednodelnim trakama ravnomerno raspoređenim po celoj šasiji. Kompletan set sadrži 10 traka dužine 524 mm, gde svaka traka na sebi nosi 6 visokoefikasnih LED dioda koje rade na stabilnom radnom naponu od 3V (što daje ukupan zbir od 60 dioda unutar panela). Na poleđini svake trake fabrički je nanesena visokokvalitetna samolepljiva termalna traka sa visokim koeficijentom provodljivosti. Ona osigurava stabilno fiksiranje i brzo odvođenje toplote sa LED čipova direktno na metalnu šasiju panela, drastično smanjujući radnu temperaturu i garantujući dugovečan rad uređaja nakon servisa.
Ključne prednosti:

• Kompletan servisni kit (10 traka): Sadrži pun set od 10 traka (10x A-tip) za potpunu reparaciju mreže pozadinskog osvetljenja, čime se izbegava praksa parcijalne zamene koja brzo dovodi do novog pregorevanja preostalih starih dioda.

• Odlična termička disipacija: Aluminijumska osnova u kombinaciji sa fabrički apliciranom termo-trakom omogućava efikasno pasivno hlađenje preko metalnog kućišta televizora.

• Precizna fabrička optika: Klasična širokougaona okrugla sočiva savršeno prate geometriju i raspored otvora na unutrašnjem reflektoru, eliminišući rizik od pojave svetlih krugova ("bura") ili tamnih senki na slici.

Tehničke karakteristike:

• Oznaka seta: ES-103

• Brend: Grundig / Zamenski set visoke klase (Originalne specifikacije)

• Dijagonala ekrana: 48" (122 cm)

• Broj traka u pakovanju: 10 traka (10x A-tip)

• Broj dioda po traci: 6 LED dioda (Ukupno 60 dioda u televizoru)

• Dužina LED trake: 524 mm

• Radni napon po diodi: 3V

• Tip optike: Okrugla širokougaona sočiva

• Samolepljiva traka: Da, fabrički nanesena termo-traka na poleđini

Kompatibilni modeli televizora:
Grundig (48" VLE / LE serije):

• VLE Serije: 48VLE6520BP, 48VLE565BG, 48VLE5520BG, 48VLE5421BG, 48VLE4520BF

• LE Serije: LE48A5000, LE48A5000 GRUEDIG

(Napomena: Izbegavati mešanje sa 40" modelima sličnih sufiksa koji koriste kraće trake iz seta ES-102).

Kompatibilne oznake TV panela (ekrana):

• SAMSUNG panel: LSC480HN05 (kao i prateće revizije ove šasije ekrana)

Kompatibilne fabričke oznake (Part Numbers):

• KM0248 (i srodni kataloški kodovi zamenskih unutrašnjih komponenti)
