ES-1093, TOSHIBA 49U, VOX 49DSW LED TRAKE

LED Trake Vestel 49" UHD (ES-1093) – Toshiba, Vox, PhilipsKomplet zamenskih LED traka oznake ES-1093 namenjen je za servisiranje i popravku pozadinskog osvetljenja na televizorima dijagonale 49 inča (124 cm). Ovaj specifični komplet projektovan je za Ultra HD (4K) televizore koji se oslanjaju na Vestel platformu (šasiju), a na našem tržištu ima izuzetno široku primenu. Ugrađuje se u veliki broj brendova kao što su Toshiba, Vox, Philips, JVC, Telefunken, Medion i Favorit koji koriste unutrašnje Vestel (VES) panele. Kada televizor startuje, ima uredan ton i normalno reaguje na komande, a slika izostane (ekran mračan, pozadinsko osvetljenje blesne na trenutak pa se ugasi, ili se sadržaj nazire pod jakim spoljnim svetlom), ugradnja ovog novog kompletnog seta traka uspešno otklanja kvar.
Arhitektura pozadinskog osvetljenja kod ove šasije projektovana je asimetrično kako bi se postigao idealan raspored svetlosti na 4K panelima. Kompletan set sadrži ukupno 6 jednodelnih traka dužine 460 mm, koje su podeljene na dva tipa (4A + 2B):

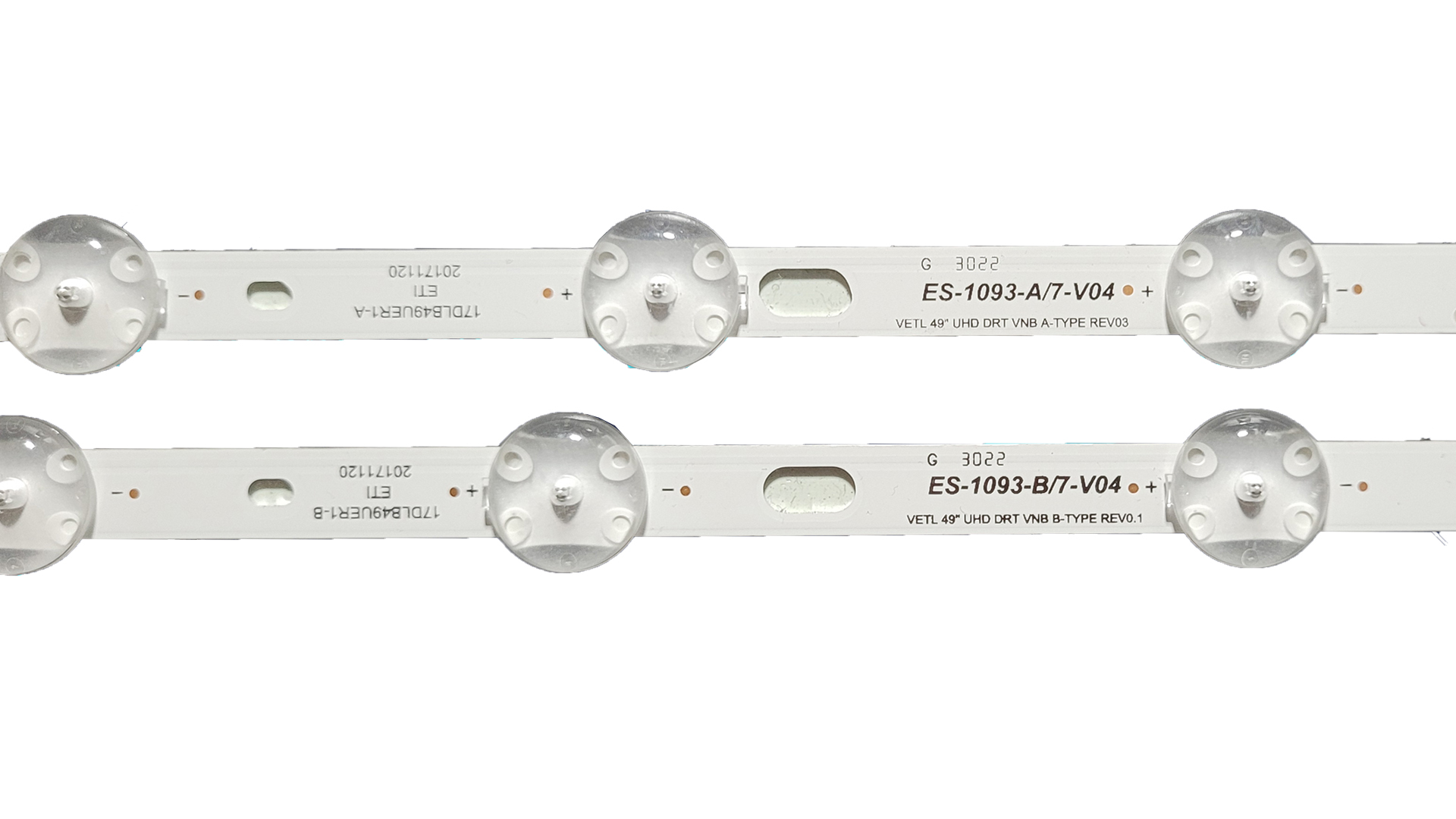

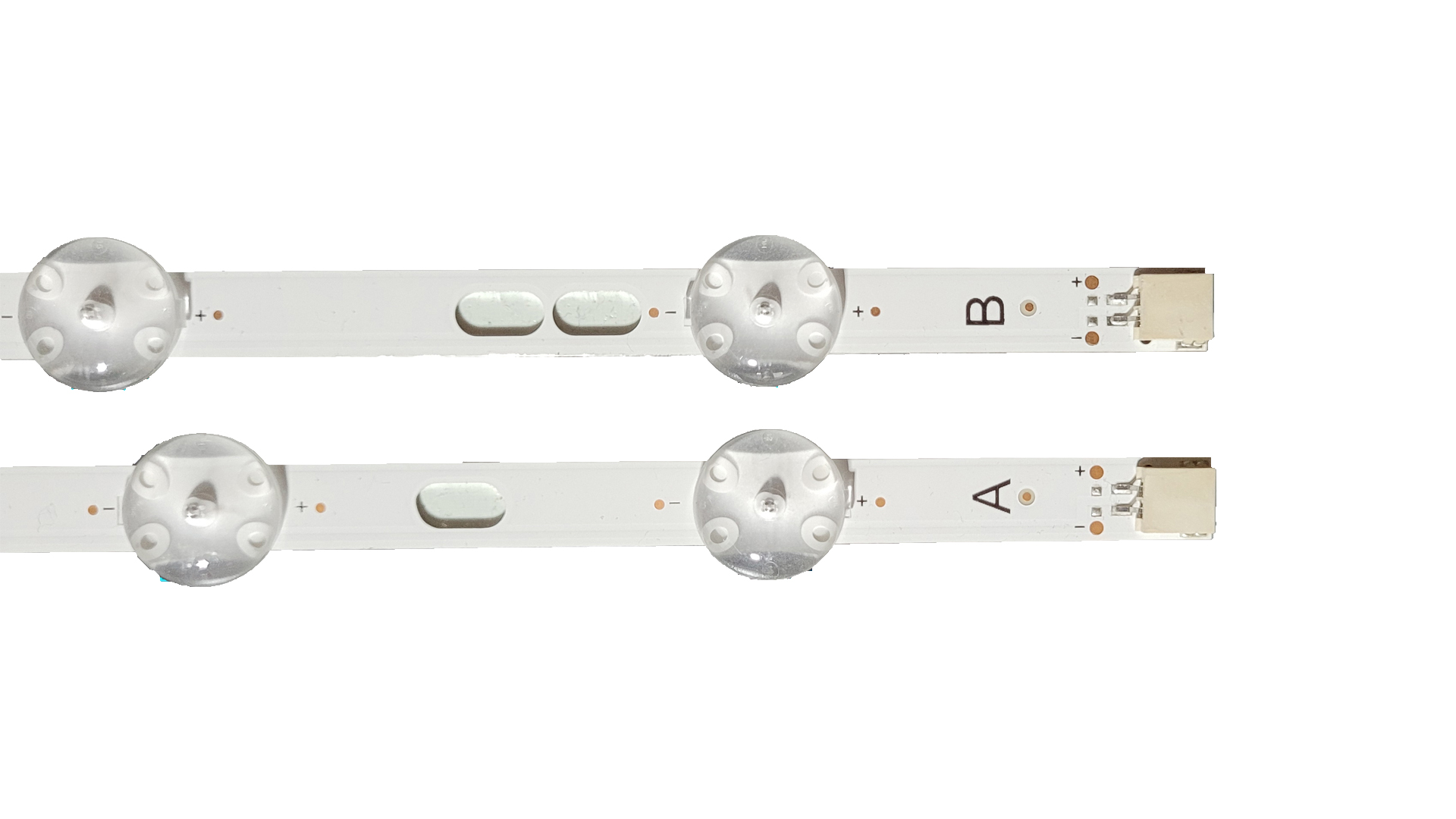

• A-Tip (4 komada u setu): Dužina 460 mm opremljena sa 7 LED dioda (Fabrička oznaka: REV03 / Part Number: 30091806).

• B-Tip (2 komada u setu): Dužina 460 mm opremljena sa 7 LED dioda (Fabrička oznaka: REV0.1 / Part Number: 30091807).

Iako oba tipa imaju istu dužinu i isti broj od 7 dioda, raspored (korak) između samih sočiva i unutrašnje linije napajanja na traci se razlikuju, zbog čega je obavezno pratiti fabrički raspored prilikom montaže na šasiju panela. Ukupan broj u celom televizoru je 42 visokoefikasne diode koje rade na stabilnom radnom naponu od 3V. Na poleđini svih 6 traka fabrički je nanesena visokokvalitetna samolepljiva termalna traka sa visokim koeficijentom provodljivosti, koja omogućava brzu i ravnomernu predaju toplote na metalnu šasiju panela, drastično smanjujući radnu temperaturu nakon servisa.
Ključne prednosti:

• Kompletan servisni kit (6 traka): Sadrži pun kombinovani set (4x A-tip + 2x B-tip) potreban za kompletnu zamenu unutrašnje rasvete, čime se sprečava parcijalna zamena koja brzo dovodi do novog kvara na preostalim starim diodama.

• Originalna Vestel DRT arhitektura: Dimenzije, korak i konektori u potpunosti prate fabričke specifikacije, obezbeđujući savršeno centriranje traka na perforacijama reflektora.

• Klasična okrugla sočiva: Precizno centrirana okrugla difuzna optika pruža širok i ravnomeran snop svetlosti, obezbeđujući homogenu osvetljenost bez pojave svetlih tačaka (tzv. "baba") ili tamnih senki na ekranu.

Tehničke karakteristike:

• Oznaka seta: ES-1093

• Brend platforme: Vestel UHD DRT (Originalne specifikacije)

• Dijagonala ekrana: 49" (124 cm)

• Broj traka u pakovanju: 6 traka (4x A-tip + 2x B-tip)

• Broj dioda po traci: 7 LED dioda (Ukupno 42 diode u televizoru)

• Dužina LED traka: 460 mm

• Radni napon po diodi: 3V

• Tip optike: Okrugla širokougaona sočiva (Direct-LED)

• Samolepljiva traka: Da, fabrički nanesena termo-traka na poleđini

Kompatibilni modeli televizora:
Ovaj set pokriva izuzetno širok spektar 49" Smart i UHD 4K modela proizvedenih na Vestel platformi:

• TOSHIBA: 49U5766DB, 49U5766DG, 49U5863DB, 49U6663DB, 49U6663DG, 49U6763DB, 49U6763DG, 49U6763DA, TD-E493

• VOX: 49DSW293V, UHD 49DSW400U (Vestel artikal kodi: 10113816)

• PHILIPS: 49PUS6031, 49PUS6031/12, 49PUS6031S/12

• JVC: LT-49VU73M, LT-49VU73K, LT-49C870A, LT-49C862

• TELEFUNKEN: XU49C401

• HITACHI: 49HK6500

• MEDION: MD32029 AT (artikal: 10120073), MD32001

• FAVORIT: LED TV 5011 SMART UHD (artikal: 10116470)

• Srodni modeli: STM49UG32, VESTEL STM-49UG02

Kompatibilne oznake TV panela (ekrana):

• Vestel panel serije: VES490QNDL-2D-N11, VES490QNDL-2D-N31, VES490QNDL-2D-U11, VES490QNDS-2D-N11, VES490UNDL-2D-N

Kompatibilne fabričke oznake sa traka (Part Numbers / Kataloški brojevi):

• VESTEL 49" UHD DRT A-TYPE REV03 (30091806)

• VESTEL 49" UHD DRT B-TYPE REV0.1 (30091807)
