LED Trake Vestel 43" UHD (43 DRT UHD A/B) – ES-1005Komplet zamenskih LED traka oznake ES-1005 namenjen je za servisiranje i popravku pozadinskog osvetljenja na televizorima dijagonale 43 inča (109 cm) koji koriste Vestel šasiju. Ovaj set je specijalno razvijen za modele visoke 4K Ultra HD (UHD) rezolucije unutar grupacija brendova kao što su VOX, Toshiba, JVC, Hitachi, Telefunken, Finlux, Philips i Medion. Kada televizor ima normalan ton i odziv na komande daljinskog upravljača, a slika se ne vidi ili ekran samo kratkotrajno blesne pri paljenju pa se ugasi, ugradnja novog kompleta traka uspešno otklanja kvar.

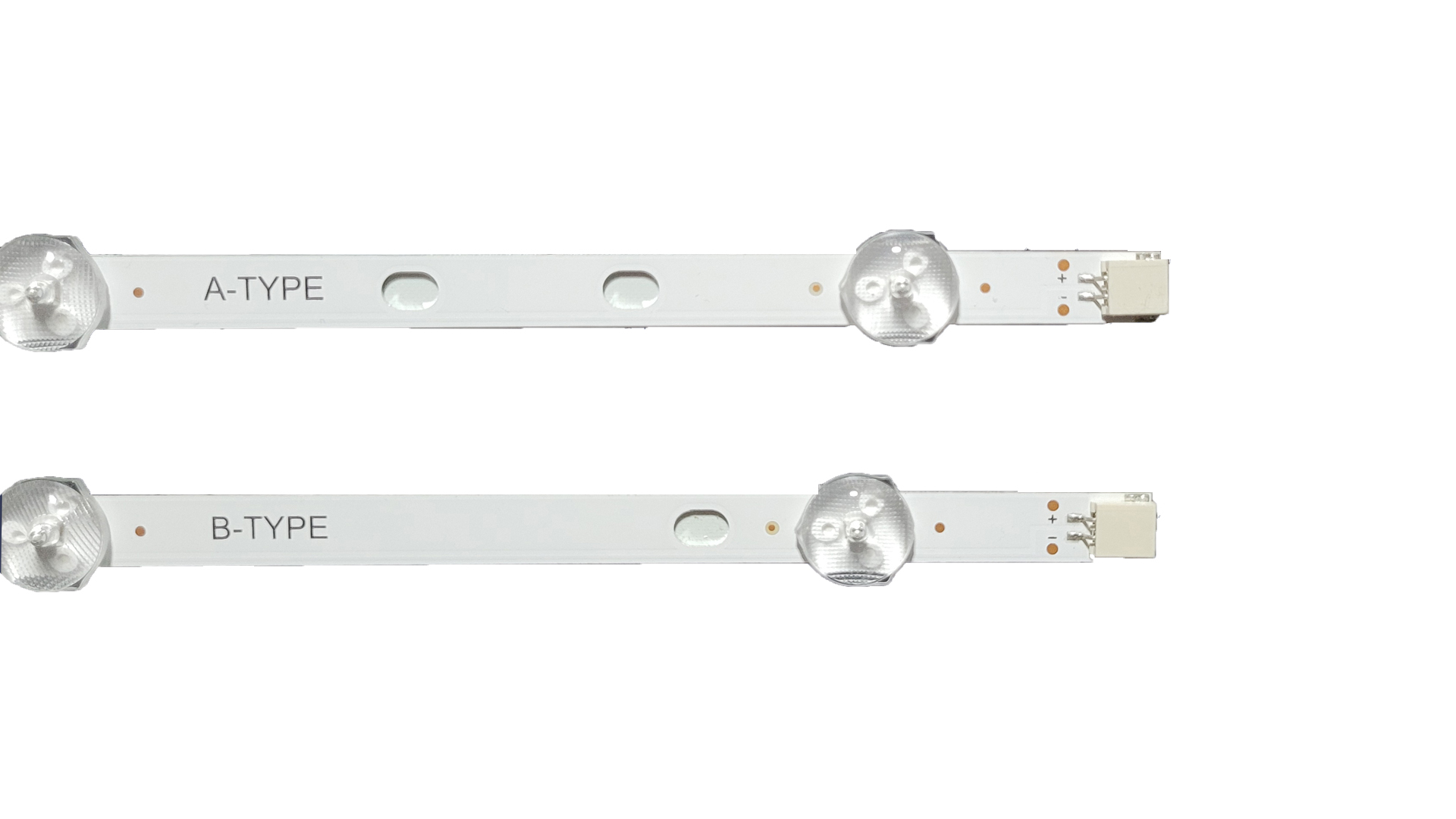

Set se sastoji od ukupno 4 trake koje se u unutrašnjosti panela raspoređuju kao dve linije pozadinskog osvetljenja, gde se svaka linija dobija spajanjem jedne trake tipa A i jedne trake tipa B (2A + 2B). Na poleđini svih traka fabrički je postavljena termalna samolepljiva traka visoke provodljivosti, koja osigurava stabilnu mehaničku vezu i vrši ključnu ulogu u brzom odvođenju toplote sa dioda na metalni oklop panela, čime se značajno produžava radni vek nakon servisa.
⚠️ VAŽNA SERVISNA NAPOMENA
Obratite posebnu pažnju pri selekciji dela:
- Model setova ES-1005 je strogo namenjen i konfigurisan za 4K Ultra HD (UHD) modele televizora.
- Za modele televizora iste dijagonale (43") koji su Full HD (FHD) rezolucije, koristi se set LED traka pod oznakom ES-1006. Pre rasklapanja panela obavezno proveriti tačnu rezoluciju i fabričke oznake sa originalnih traka.
Ključne prednosti:
- Kompletan servisni kit: Sadrži sve 4 trake (2x A-tip + 2x B-tip) potrebne za potpunu obnovu sistema osvetljenja unutar panela.
- Efikasno pasivno hlađenje: Unapred naneseni termo-provodni sloj sprečava pregrevanje dioda efikasnim prenosom toplote na metalnu šasiju.
- Precizna 4K difuzna optika: Nova okrugla sočiva sa širokim uglom disperzije svetlosti eliminišu rizik od pojave tamnih polja ili svetlih krugova na ekranu.
Tehničke karakteristike:
- Oznaka seta: ES-1005
- Brend: Vestel / Zamenski set visoke klase (za VOX, Toshiba, JVC, Hitachi...)
- Dijagonala ekrana: 43" (109 cm)
- Rezolucija kompatibilnosti: 4K Ultra HD (UHD)
- Broj traka u pakovanju: 4 trake (2x A-tip + 2x B-tip)
- Broj dioda po traci:
- A-Tip: 8 LED dioda (2 komada u setu)
- B-Tip: 9 LED dioda (2 komada u setu)
- Ukupan broj dioda po spojenoj liniji (A+B): 17 LED dioda
- Dužina spojene LED trake: 819 mm – 822 mm
- Radni napon po diodi: 3V
- Tip optike: Okrugla sočiva (širokougaona UHD optika)
- Samolepljiva traka: Da, fabrički nanesena termo-traka na poleđini
Kompatibilni brendovi i modeli televizora:
- VOX: UHD 43DSW400U (kodovi šasije: 10112518, 10122212), UHD 43DSW293V (kodovi šasije: 10112690 ver1, 10122213)
- TOSHIBA: 43U5766DG, 43U5766DB, 43U6763DB, 43U6763DA, 43U5663DG, 43U5663DB, 43U6863DG (10116147), 43U6863DB, 43U6663DG, 43UL5A63DG, 43VL5A63DB, 43U5863DB, 43U5863DG, 43U5883DG, 43LV3A63DB, TD-E433E
- JVC: LT-43C870
- HITACHI: 43K5W64, 43HK5W64
- TELEFUNKEN: D43F287N4CW, D43U400Q4CW (10113210)
- FINLUX: 43FUB7061
- PHILIPS: 43PUS6031/12
- MEDION: MD31140 DE-A, MD31255 AT-A
- OSTALI MODELI / VESTEL ŠASIJE: 43F501HK6000, LUX0143004, VESTEL STM43UG02, VESTEL STM43UG32
Kompatibilne oznake TV panela (ekrana):
- LC430EKJ-SH-M1 (LC430EKJ-SHM1)
- VES430KNDB-2D-N11
- VES430KNDL-2D-N11 / VES430KNDL-2D-N12 / VES430KNDL-2D-U11
- VES430KNDS-2D-N11 / VES430KNDS-2D-U11
Kompatibilne fabričke oznake sa traka (Part Numbers):

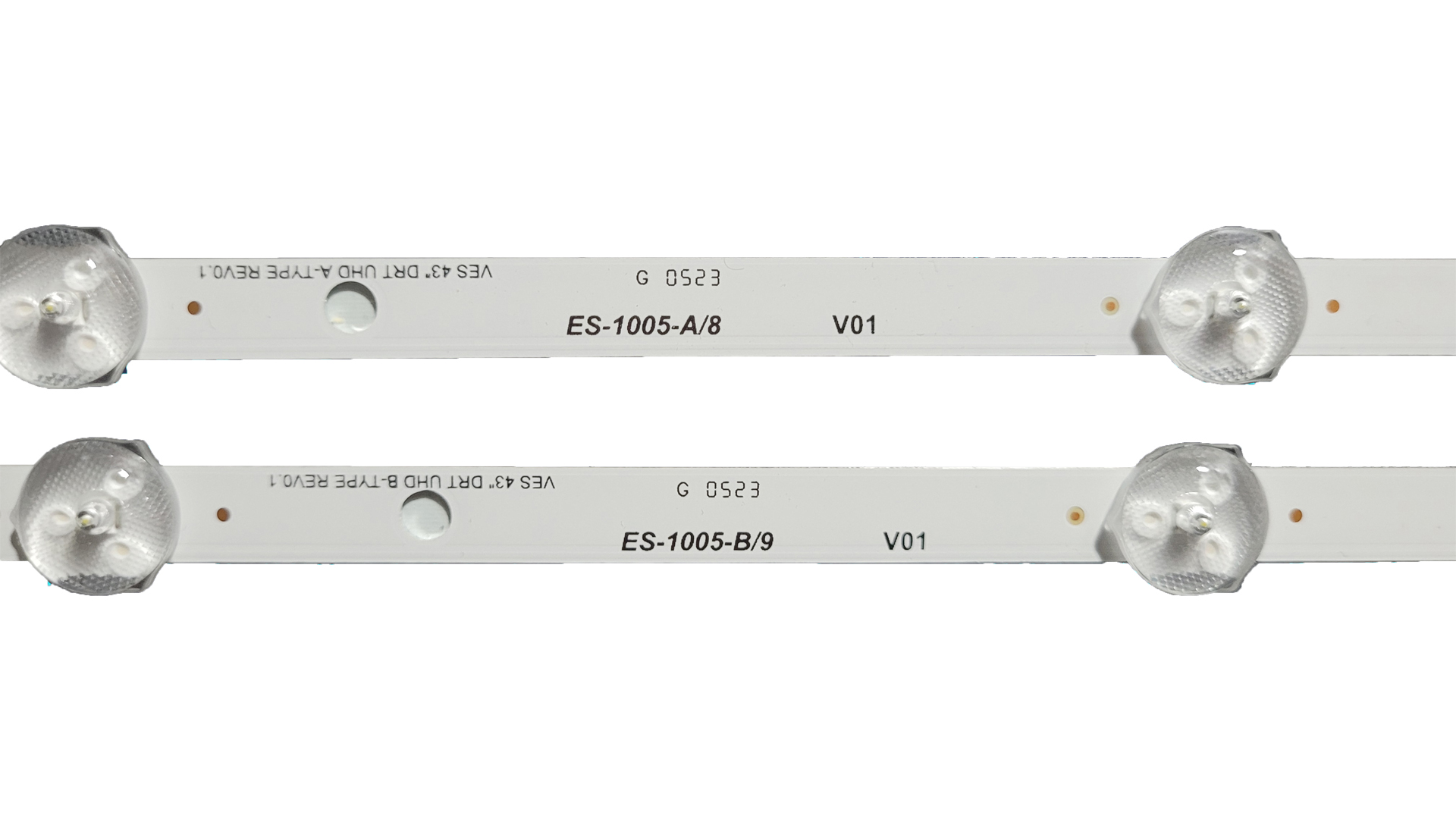

- A-Tip: VESTEL 43 DRT UHD A-TYPE REV0.3 / 17DLB43VER3-A
- B-Tip: VESTEL 43 DRT UHD B-TYPE REV0.3 / 17DLB43VER3-B
- Vestel fabrički kodovi delova: 23393671, 30095284, 30095285
