ES-1006, VOX 43YB650 TOSHIBA 43L3863DB LED TRAKE

LED Trake Vestel 43" Full HD (17DLB43VLXR1) – ES-1006Komplet zamenskih LED traka oznake ES-1006 namenjen je za servisiranje i popravku pozadinskog osvetljenja na televizorima dijagonale 43 inča (109 cm) koji koriste Vestel šasiju. Ovaj set je razvijen za modele Full HD (FHD) rezolucije unutar grupacija brendova kao što su VOX, Toshiba, JVC, Telefunken, Panasonic, Hitachi, Polaroid i drugi. Kada televizor ima normalan ton i reaguje na komande daljinskog upravljača, a slika se ne vidi ili ekran samo kratkotrajno blesne pri paljenju pa se ugasi, ugradnja novog kompleta traka uspešno otklanja kvar.

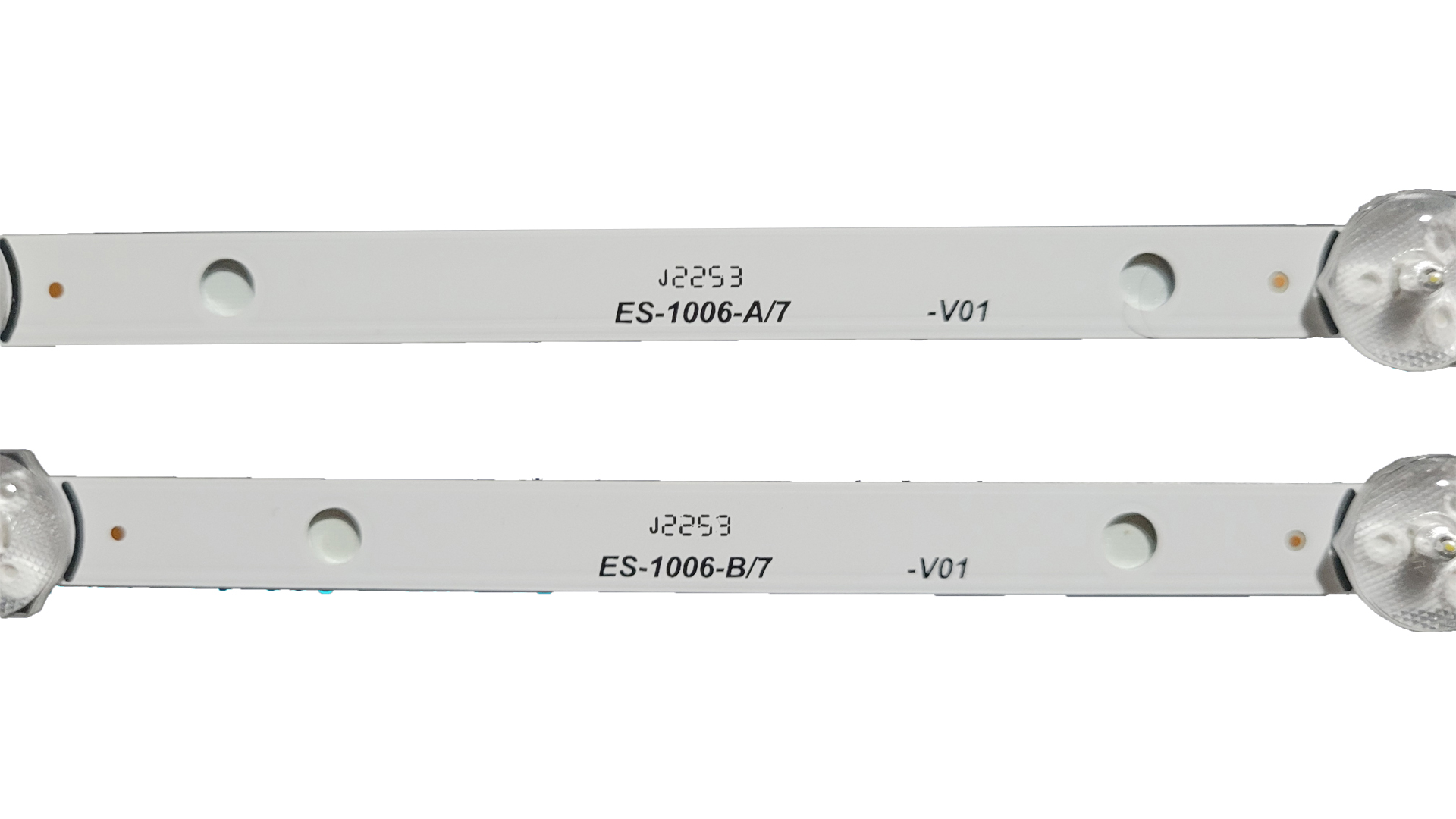

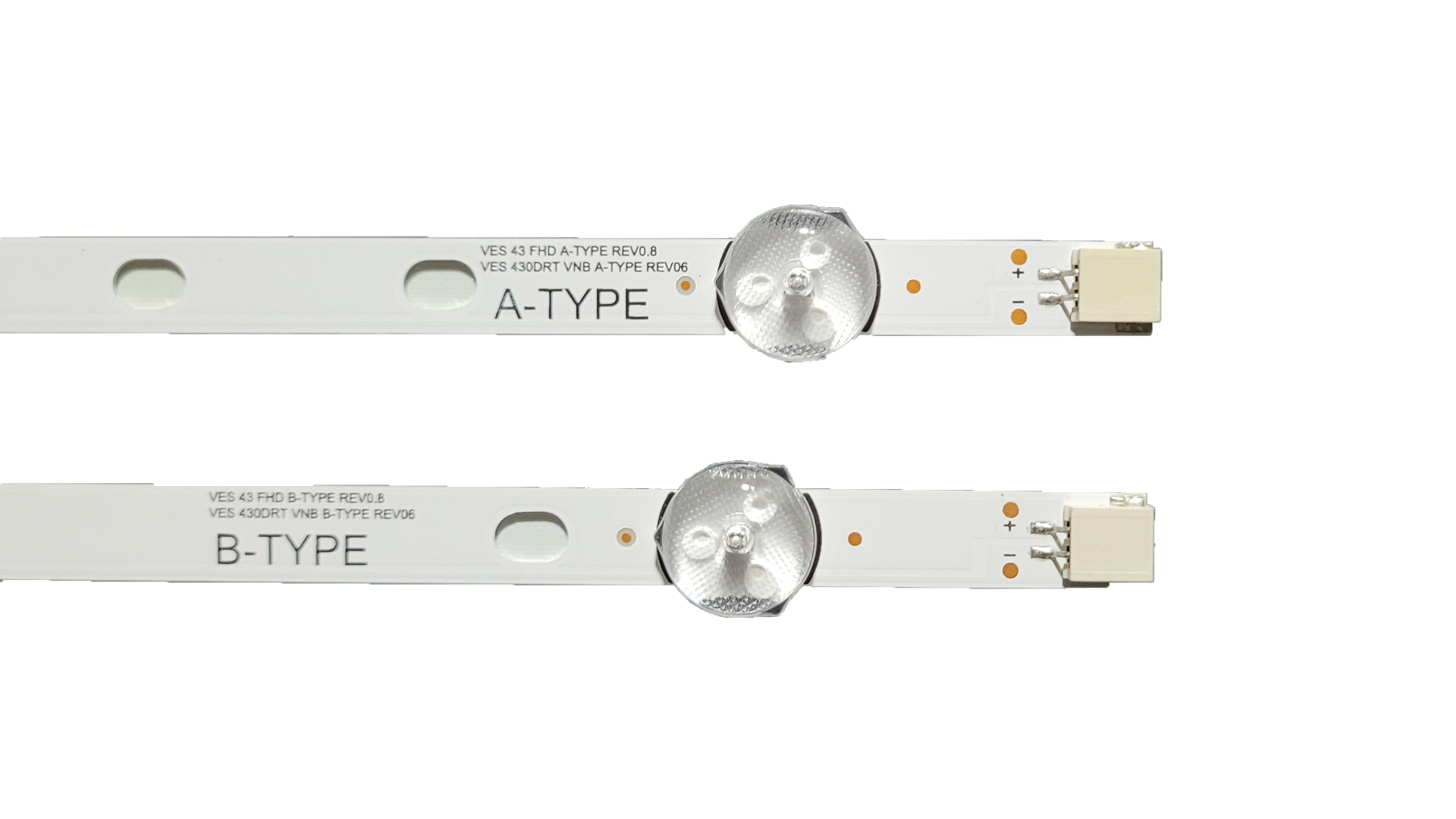

Set se sastoji od ukupno 4 trake koje se u unutrašnjosti panela raspoređuju kao dve linije pozadinskog osvetljenja, gde se svaka linija dobija spajanjem jedne trake tipa A i jedne trake tipa B (2A + 2B). Na poleđini svih traka fabrički je nanesena visokokvalitetna samolepljiva termalna traka koja osigurava čvrstu mehaničku vezu i vrši ključnu ulogu u odvođenju toplote sa dioda na metalni oklop panela, čime se značajno produžava radni vek nakon servisa.
⚠️ VAŽNA SERVISNA NAPOMENA
Obratite posebnu pažnju pri selekciji dela:

• Model setova ES-1006 je strogo namenjen i konfigurisan za Full HD (FHD) modele televizora.

• Za modele televizora iste dijagonale (43") koji su 4K Ultra HD (UHD) rezolucije, koristi se set LED traka pod oznakom ES-1005. Pre rasklapanja panela obavezno proveriti tačnu rezoluciju i fabričke oznake sa originalnih traka.

Ključne prednosti:

• Kompletan servisni kit: Sadrži sve 4 trake (2x A-tip + 2x B-tip) potrebne za potpunu obnovu sistema osvetljenja unutar panela.

• Efikasno pasivno hlađenje: Unapred naneseni termo-provodni sloj sprečava pregrevanje dioda efikasnim prenosom toplote na metalnu šasiju.

• Pravilna disperzija svetlosti: Precizno centrirana okrugla sočiva poklapaju se sa fabričkom reflektujućom folijom i sprečavaju pojavu tamnih polja ili svetlih krugova na ekranu.

Tehničke karakteristike:

• Oznaka seta: ES-1006

• Brend: Vestel / Zamenski set visoke klase (za VOX, Toshiba, JVC, Telefunken...)

• Dijagonala ekrana: 43" (109 cm)

• Rezolucija kompatibilnosti: Full HD (FHD)

• Broj traka u pakovanju: 4 trake (2x A-tip + 2x B-tip)

• Broj dioda po traci:
• A-Tip: 7 LED dioda (2 komada u setu)

• B-Tip: 7 LED dioda (2 komada u setu)

• Ukupan broj dioda po spojenoj liniji (A+B): 14 LED dioda (Ukupno 28 dioda u TV-u)

• Dužina spojene LED trake: 803 mm

• Radni napon po diodi: 3V

• Tip optike: Okrugla sočiva

• Samolepljiva traka: Da, fabrički nanesena termo-traka na poleđini

Kompatibilni brendovi i modeli televizora:

• VOX: 43B650, 43DSM470B, 43swb472b, 43DSW289B

• TOSHIBA: 43L3863DB, 43L3863DG, 43L3653DB, 43L3654DB, 43L1753DB, 43L1754DB, 43L3753DB, 43L3754DB, 43L3663DG, 43L2863DG, 43L2863DAT, 43L1863DG, 43L3763DG, 43L3763DAT, 43L1733DG, 43L2763DAT, 43LV3A63DB

• JVC: LT-43C770, LT-43C775, LT-43VF53B, LT-43VF42T, LT-43VF30K, LT-43VF52K

• TELEFUNKEN: T43FX280DLBP, T43FX280, EXPTE43B35Z2KSAT

• PANASONIC: TX-43E302B, TX-43E303E, TX-43D300

• HITACHI: 43HB6T62H, 43HB6T62, 43HB6T62U, 43HB26T72U, 43HB6T72U, 43HB6J02U, 43HB16T72U, 43HB16J72U, 42HBT42UK

• BUSH / DIGIHOME / TECHWOOD: Bush DLED43287, Digihome 43287DFP, 43278FHD, Techwood 43AO3SB, 43A04B

• OSTALI MODELI / VESTEL ŠASIJE: Polaroid P43D300FP, 43FB5000, 43FA7300, 43FD7350, 43F501HK6000, 43SBF700, 43TF6520, FL43334P, FLS43700N, FLS43203, Hi-level 43HL500, Horizon 43HL733F, Hyundai 43HYN4303, LUX0143001, LUX0143004, Regal 43FB5000, SEG 43SC7600, Turbo-X TXV-4350D, TXV-4350SMT

Kompatibilne oznake TV panela (ekrana):

• VES430UNDA-2D-N12 / VES430UNDA2DN12 / VES430UNDA-2D-N13 / VES430UNDA2DN13

• VES430UNDL-2D-N01 / VES430UNDL2DN01 / VES430UNDL-2D-N12 / VES430UNDL2DN11 / VES430UNDL2DN12 / VES430UNDL2DN13 / VES430UNDL2DN14

• VES430UNDS-2D-N12 / VES430UNDS2DN11

• VES430KNDL-2D-N12 / VES430KNDL-2D-U11

• VES430KNDS-2D-N11 / VES430KNDS-2D-U11

Kompatibilne fabričke oznake sa traka (Part Numbers):

• Oznaka šasije: 17DLB43VLXR1

• A-Tip: A LB43007 V0_01_38S (Vestel kod: 30090232)

• B-Tip: B LB43007 V1_01_38S (Vestel kod: 30090233)

• Alternativna oznaka: SVV430A50_A56_A/B_Rev00_170327

• Vestel fabrički kodovi delova: 23307675, 30092791, 30092797, 30098096, 30098098
