ES-332, FOX 40D100 BASIC ver2 LED TRAKE

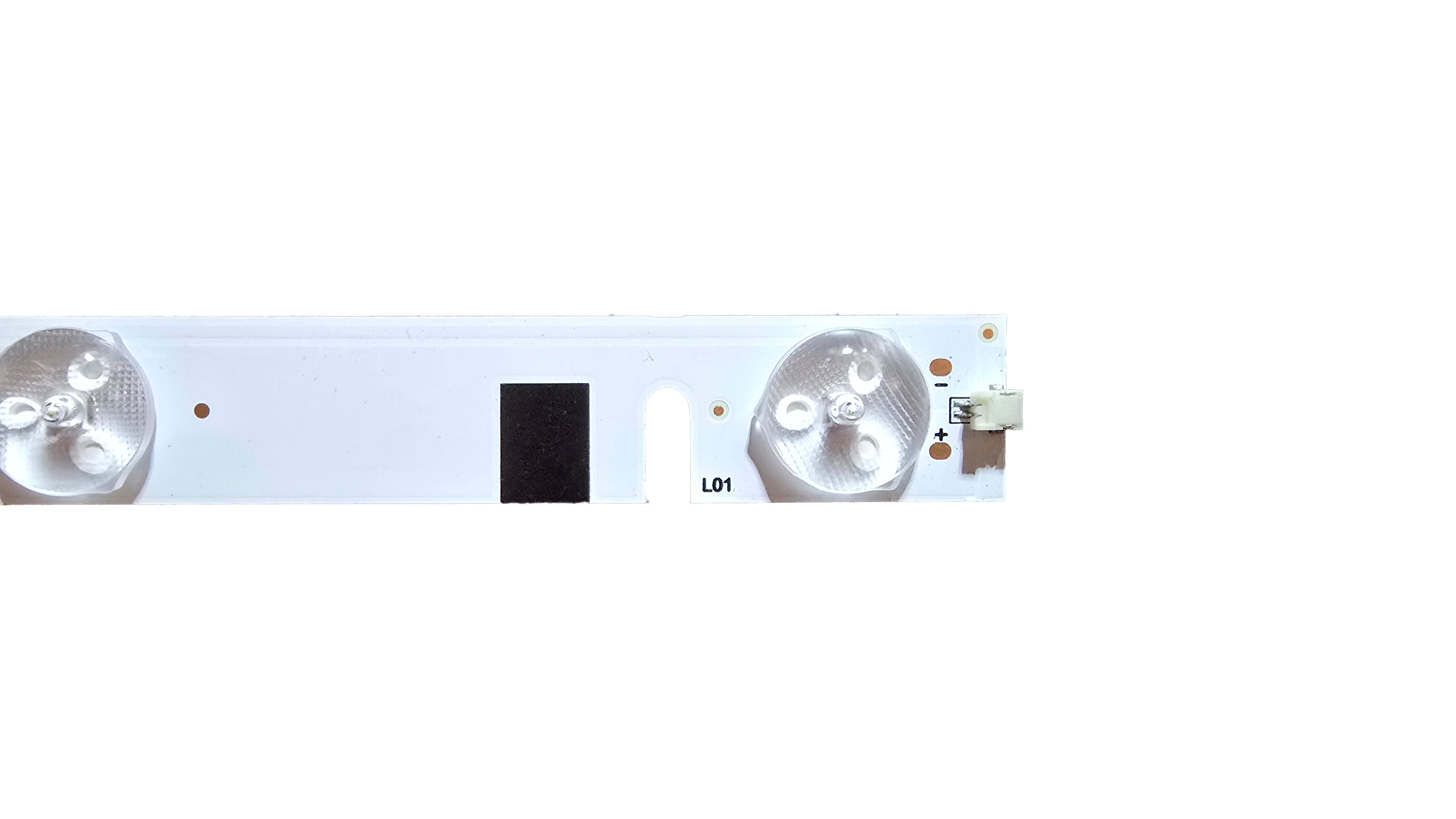

LED Trake ES-332 / FOX 40D100 BASIC Verzija 2 (Set 4 kom)Profesionalni komplet LED traka za pozadinsko osvetljenje 40-inčnih (102 cm) televizora brenda Fox. Ovaj zamenski set projektovan je za fabričku reparaciju sistema direktnog pozadinskog osvetljenja (Direct LED). Sve trake u kompletu su izrađene na krutoj aluminijumskoj podlozi vrhunskog kvaliteta koja obezbeđuje maksimalnu disipaciju toplote sa ugrađenih 3V dioda, sprečava pregrevanje unutar kućišta šasije i osigurava stabilan i dugotrajan rad televizora nakon popravke.
Važna napomena za utvrđivanje verzije (Verzija 1 vs Verzija 2)
⚠️ OBAVEZNA PROVERA PRE PORUČIVANJA:
Za model televizora Fox 40D100 / 40D100 BASIC postoje dve potpuno različite i nekompatibilne verzije pozadinskog osvetljenja u zavisnosti od ugrađenog panela:

• Verzija 2 (Ovaj model - ES-332): Sadrži komplet od 4 trake sa po 12 LED dioda (ukupno 48 dioda u televizoru), sa dužinom traka od 791 mm i fabričkom oznakom RF-AD400E32-1201S-01 A1.

• Verzija 1: Koristi model traka pod šifrom ES-214 (koja ima drugačiju konfiguraciju, broj traka i raspored dioda).

Preporučuje se obavezno otvaranje televizora pre poručivanja, prebrojavanje traka/dioda i vizuelna provera fabričkih oznaka na starim trakama radi tačne identifikacije.
Tehničke specifikacije

• Oznaka kompleta: ES-332 (Verzija 2)

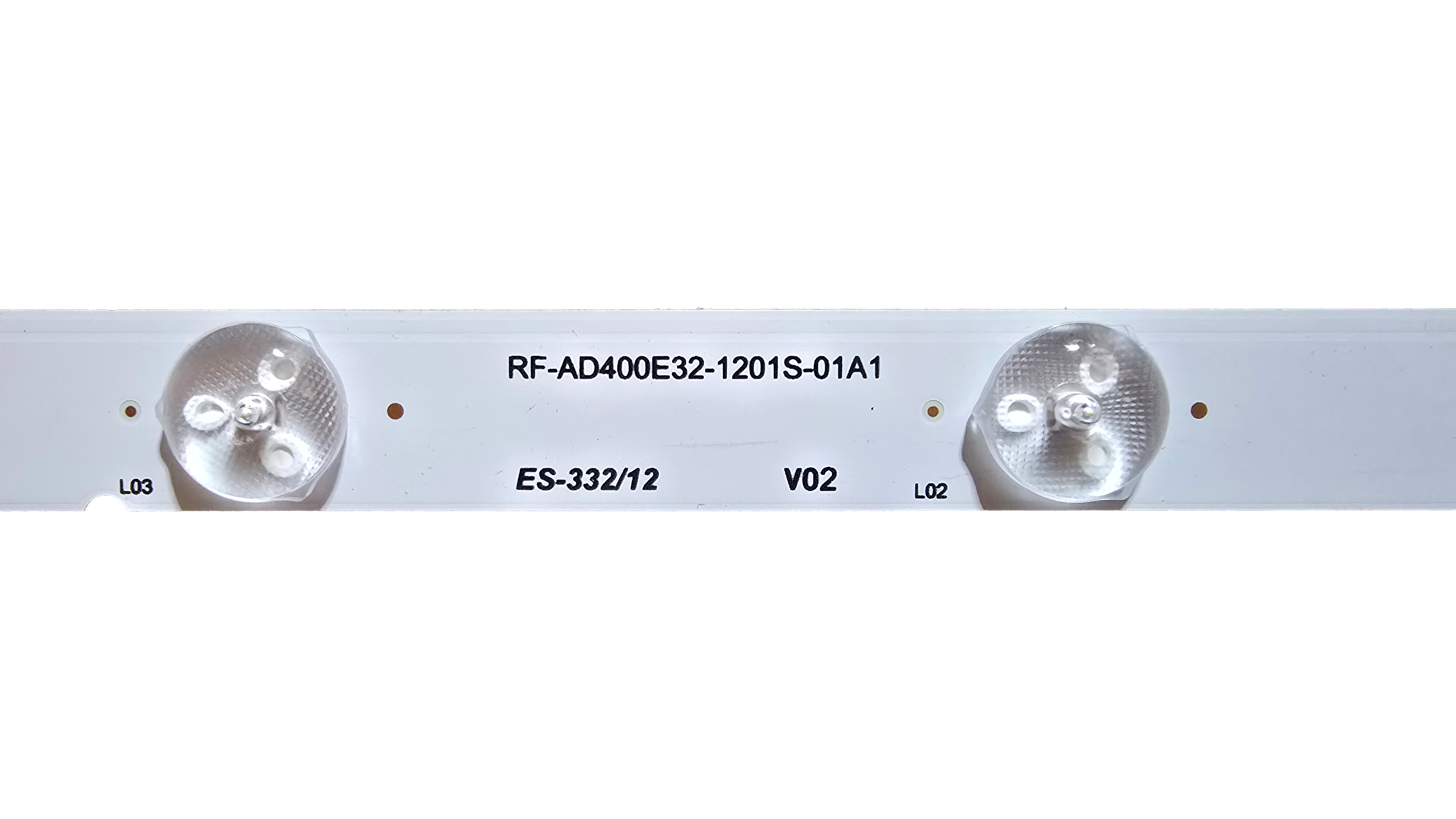

• Glavna fabrička oznaka sa LED traka (kod štampe): RF-AD400E32-1201S-01 A1

• Kompatibilne oznake panela (Matrix): CX400DLEDM, V400HJ6-PE1, V390HJ5-XCPE1

• Sastav kompleta: Ukupno 4 trake (4 x Tip A) – sve trake u setu su monolitne, jednodele i potpuno identične

• Broj dioda po traci: 12 LED dioda (Ukupno u televizoru: 48 LED dioda)

• Dužina LED trake: 791 mm

• Radni napon metode/diode: 3V

• Tip sočiva: Okrugla (standardna prozirna konveksna optika za pravilan svetlosni fluks i ujednačenu distribuciju svetlosti na celoj površini matrice)

• Samolepljiva traka na pozadini: Ne (montira se prateći fabrička ležišta i osigurava namenskim plastičnim kopčama/žabicama ili nanošenjem profesionalnog termoprovodnog silikonskog lepka)

• Brend: FOX

Podržani modeli televizora
Komplet pokriva specifičnu seriju 40-inčnih Fox televizora druge generacije:

• Fox 40D100 BASIC (Verzija 2)
