ES-3226, SKYWORTH 40E2030 TESLA 40S393BF LED TRAKE

LED Trake ES-3226 / TESLA 40S393BF / SKYWORTH 40" (Set 3 kom)Profesionalni komplet LED traka za pozadinsko osvetljenje 40-inčnih (102 cm) Full HD i Smart televizora brendova Tesla, Skyworth i Metz. Ovaj servisni set visoke svetlosne efikasnosti namenjen je za fabričku reparaciju sistema direktnog pozadinskog osvetljenja (Direct LED). Sve trake u kompletu su izrađene na krutoj aluminijumskoj podlozi vrhunskog kvaliteta sa fabrički nanesenom termički provodljivom dvostrano lepljivom trakom, koja obezbeđuje maksimalnu disipaciju toplote sa ugrađenih 3V dioda i garantuje dugotrajan rad uređaja nakon servisa.
Tehničke specifikacije

• Oznaka kompleta: ES-3226

• Zajednička tržišna oznaka (zamenski kod): LED BAR-TESLA40S

• Glavne fabričke oznake sa LED traka (kombinacija segmenata):

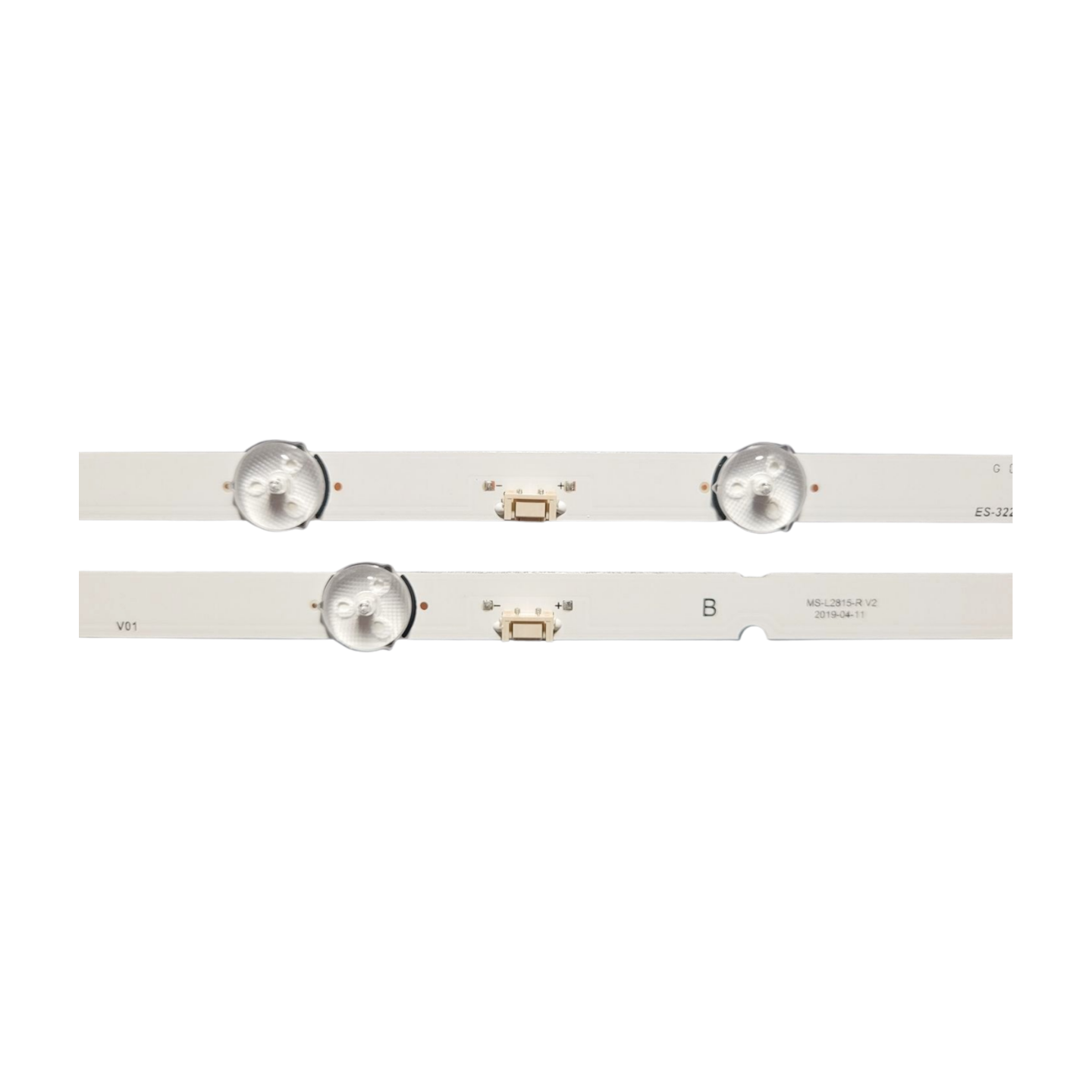

• Tip A (ili L): MS-L2815-L V2 A / MS-L2815-L (Karakteristike: 7 LED dioda / Dužina: 717 mm)

• Tip B (ili R): MS-L2815-R V2 B / MS-L2815-R (Karakteristike: 6 LED dioda / Dužina: 717 mm)

• Alternativne fabričke oznake (kompatibilni kodovi štampe):
• MS-L2757 / MS-L2958

• RF-AZ400016AE30-0701 A1 / 7700-640000-D310 (Dužina po ovoj specifikaciji: 715 mm)

• Sastav kompleta: Ukupno 3 trake koje čine kompletan set unutar šasije:
• 2 x Tip A (Gornja i donja pozicija - 7 LED dioda)

• 1 x Tip B (Srednja pozicija - 6 LED dioda)

• Ukupan broj dioda u televizoru: 20 LED dioda (7 + 6 + 7 raspored po linijama)

• Radni napon metode/diode: 3V

• Tip sočiva: Okrugla (standardna prozirna konveksna optika visoke preciznosti za ujednačen svetlosni fluks na celoj površini panela)

• Samolepljiva traka na pozadini: Da (fabrička termo-provodljiva pozadina)

• Brendovi: TESLA / SKYWORTH / METZ

Kompatibilnost sa panelima
Ovaj set pozadinskog osvetljenja je fabrički prilagođen i uparen sa sledećim 40" modulima ekrana:

• V400HJ9-PE1

• SDL400FY(QD0-C00)(39)

Podržani modeli televizora
Komplet pokriva izuzetno česte i popularne 40-inčne modele televizora na našem regionalnom tržištu:
Tesla

• Tesla 40S393BF

• Tesla 40S393BS

• Tesla 40S605BFS

Skyworth & Metz

• Skyworth 40E2030 / 40E20300

• Skyworth 40E20S

• Metz 40MTB2000
