ES-3174, TESLA 24S306BH LED TRAKE

LED Trake ES-3174 / TESLA 24S306BH (Set 2 kom)Profesionalni komplet LED traka za pozadinsko osvetljenje 24-inčnih (61 cm) LED televizora brenda Tesla. Ovaj servisni set projektovan je za preciznu i brzu zamenu pozadinskog osvetljenja sa direktnim sistemom dioda (Direct LED). Sve trake u kompletu su izrađene na krutoj aluminijumskoj podlozi visokog kvaliteta sa fabrički nanesenom termički provodljivom dvostrano lepljivom trakom, koja obezbeđuje optimalnu disipaciju toplote unutar šasije i garantuje dugotrajan rad televizora nakon servisa.
Tehničke specifikacije

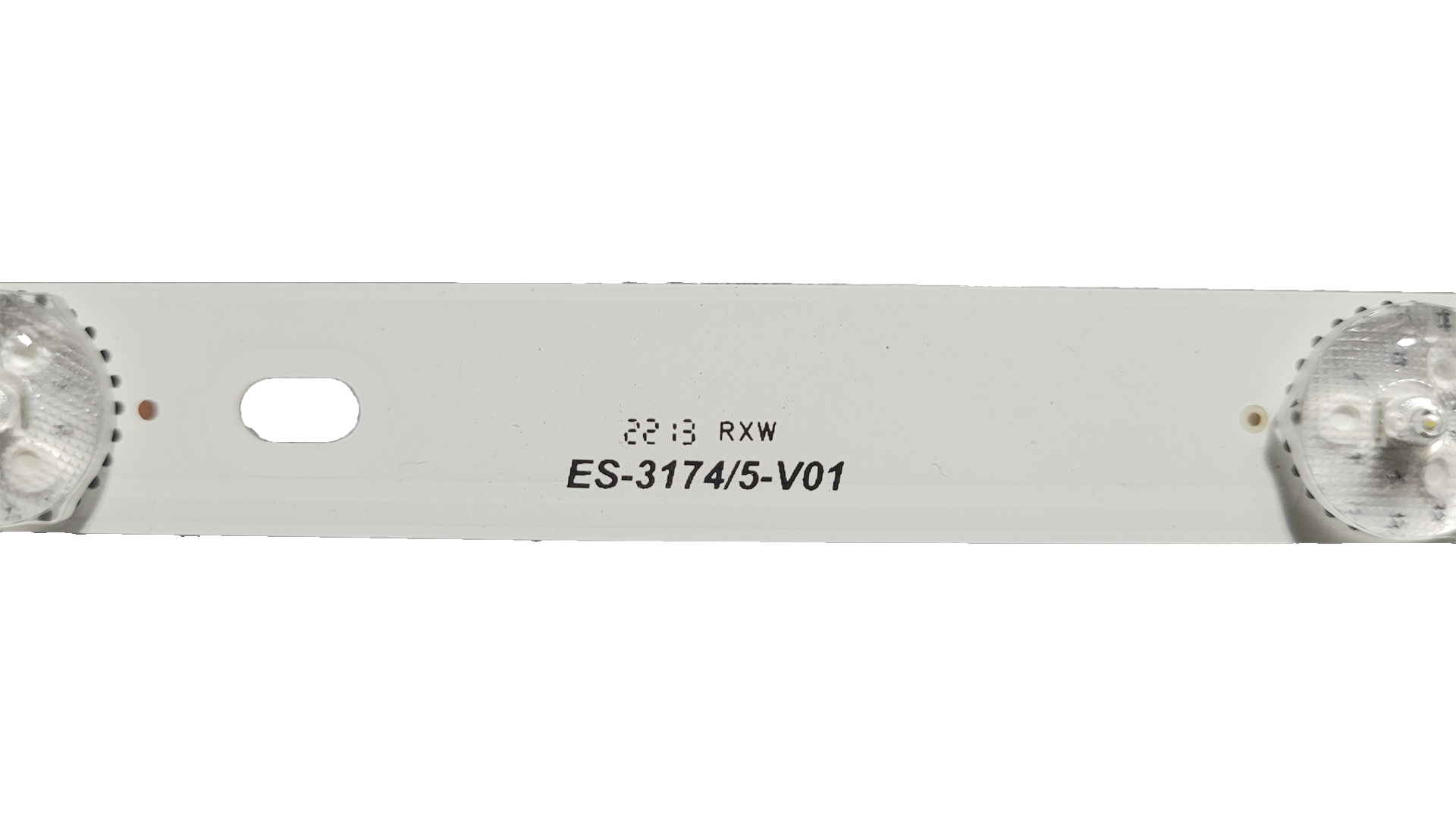

• Oznaka kompleta: ES-3174

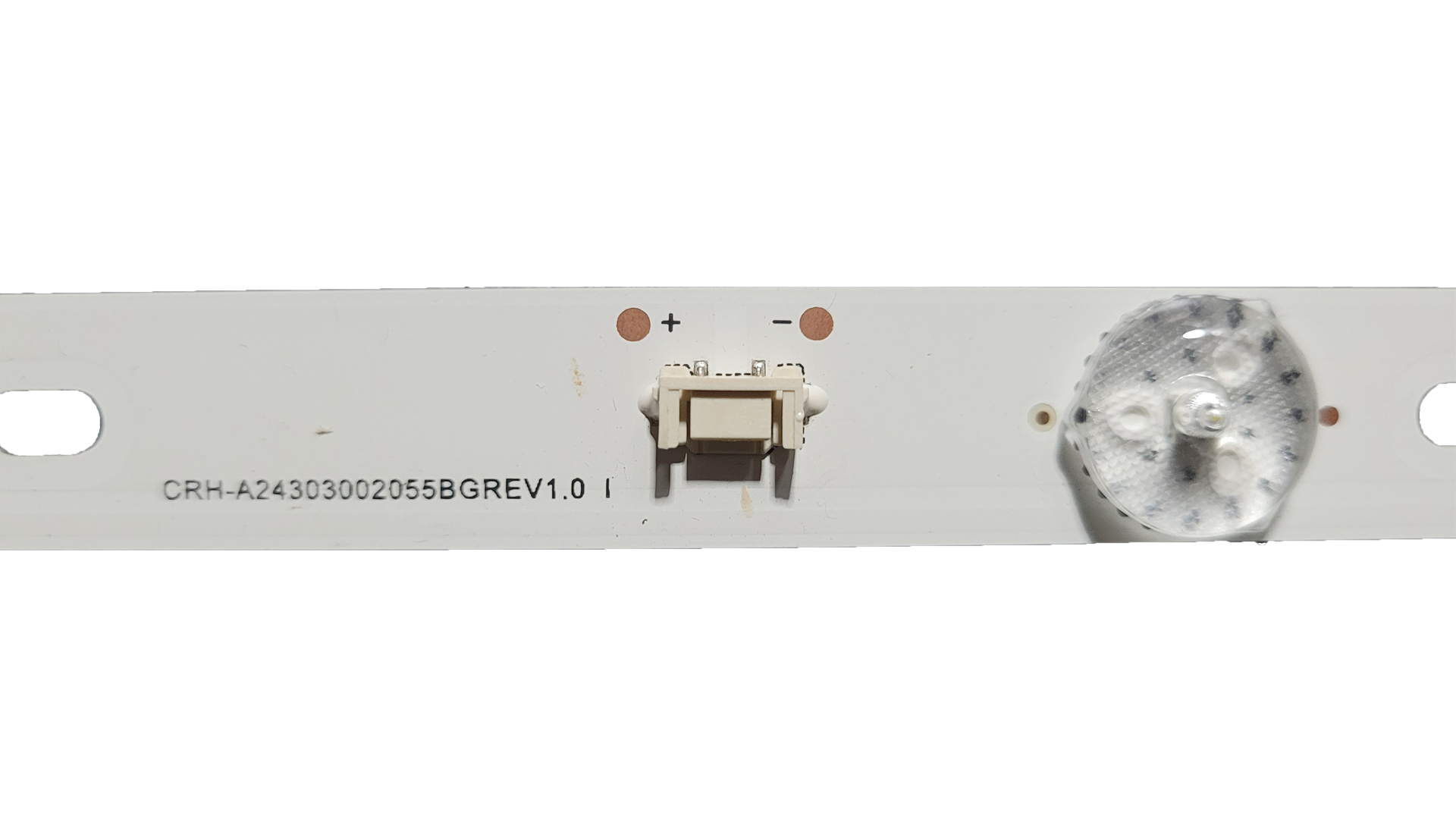

• Glavna fabrička oznaka sa LED trake: CRH-A24303002055BGREV1.0

• Sastav kompleta: Ukupno 2 trake (2 x Tip A) – obe trake u setu su potpuno identične, monolitne i uzajamno zamenjive

• Broj dioda po traci: 5 LED dioda (Ukupno u televizoru: 10 LED dioda)

• Dužina LED trake: 405 mm

• Radni napon metode/diode: 3V

• Tip sočiva: Okrugla (standardna prozirna konveksna optika za ujednačen svetlosni fluks na malim dijagonalama)

• Samolepljiva traka na pozadini: Da (fabrička termo-provodljiva pozadina)

• Brend: TESLA

️ Izuzetno važna dijagnostička napomena za servisere
PROVERA NAPAJANJA PRE RASTAVLJANJA PANELA:
Model Tesla 24S306BH napaja se preko spoljnog strujnog adaptera 12V / 3.6A.
U praksi, kada se televizor ponaša tako da samo blicne na sekundu Tesla logo i odmah se ugasi (ili ostane crn ekran bez svetla), kvar u većini slučajeva uopšte nije u LED trakama!
Pre nego što pristupite rizičnom rastavljanju panela i vađenju ekrana, obavezno proverite sam adapter. Unutar samog adaptera najčešće stradaju dva elektrolitska kondenzatora od 25V / 1000µF. Usled njihovog slabljenja ili naduvanja, adapter gubi kapacitet pod opterećenjem i ne može da izdrži startni povratni napon drajvera kada povuče struju za pozadinsko osvetljenje, što dovodi do blicanja logotipa. Zamenom ova dva kondenzatora (ili probom sa drugim ispravnim 12V adapterom) uspešno rešavate problem u velikom broju slučajeva.
Podržani modeli televizora
Komplet pokriva kompaktne i popularne 24" modele televizora, koji se često koriste u kuhinjama, manjim sobama ili vikendicama:

• TESLA 24S306BH
