ES-3022, FOX 49DLE468 LED TRAKE

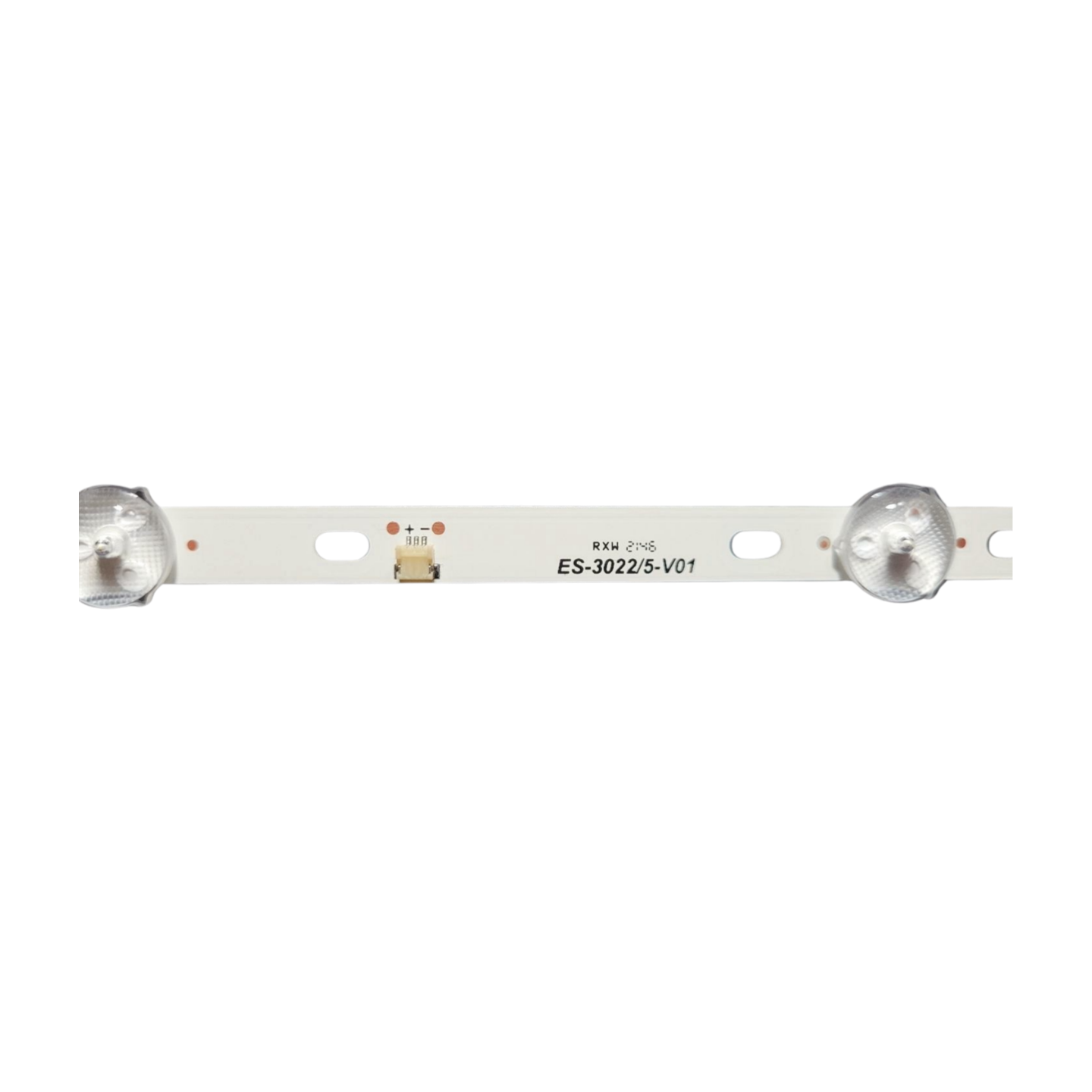

LED Trake ES-3022 / FOX 49DLE468 (Set 10 kom)Profesionalni komplet LED traka za pozadinsko osvetljenje 49" i 50" Full HD televizora brendova Fox, Alpha, Favorit, Sunny i Polar. Ovaj masivan set sastoji se od ukupno 10 potpuno identičnih i uzajamno zamenjivih traka sa po 5 dioda, koje pružaju izuzetno stabilno i homogeno osvetljenje preko cele površine ekrana velike dijagonale. Trake su izrađene na krutoj aluminijumskoj podlozi sa fabrički nanesenom termički provodljivom dvostrano lepljivom trakom, koja omogućava brzu ugradnju i efikasno odvođenje toplote sa 3V dioda na metalnu šasiju.
Tehničke specifikacije

• Oznaka kompleta: ES-3022

• Glavna fabrička oznaka sa trake (Univerzalna šasija): MS-L2190 V1

• Dodatne kataloške i industrijske oznake:
• CY-49-HL+HT-5X10

• NPB14D460103BL041-001H

• Sastav kompleta: Ukupno 10 traka (10 $\times$ A tip) – sve trake u setu su potpuno iste

• Broj dioda po traci: 5 LED

• Ukupan broj dioda u TV-u: 50 LED

• Dužina LED trake: 459 mm

• Radni napon diode: 3V

• Tip sočiva: Okrugla

• Samolepljiva traka: Da (termo-provodljiva pozadina)

• Brendovi: FOX / ALPHA / FAVORIT / SUNNY / POLAR

Kompatibilnost sa panelima
Ovaj komplet pozadinskog osvetljenja je fabrički usklađen sa sledećom matricom:

• HV490FHD-N8C (kao i pratećim podvarijantama 49" i 50" panela iz ove familije)

Podržani modeli televizora

• Fox 49DLE468 / 49DLE462

• Alpha 49AF2500

• Favorit 50DN4JM2TA-44FHD / 50DN4JM2T2A-70FHD / 50DN4JM2TA

• Sunny SN50LEDA88/0227 / SN50LEDA10/0217

• Polar P49L31T2C

Važna napomena za servisnu ugradnju
OBAVEZNA ZAMENA ELEKTROLITSKIH KONDENZATORA U LED DRAJVERU:
Kod modela koji koriste ovu MS-L2190 arhitekturu (pogotovo unutar Fox i Favorit naponskih ploča), jedan od glavnih uzroka prevremenog stradanja pozadinskog osvetljenja jeste slabljenje i gubitak kapaciteta elektrolitskih kondenzatora u sekundarnom delu LED drajvera.
Prilikom svake zamene LED traka na ovoj šasiji, obavezno zamenite filterske elektrolite u kolu napajanja LED dioda novim, kvalitetnim 105°C kondenzatorima. Osušeni ili blago naduveni fabrički kondenzatori ne peglaju napon pravilno, što stvara strujne pikove (šiljke) koji vrlo brzo mogu spaliti čak i potpuno nov ugrađen komplet LED traka. Naravno, nakon ove intervencije, preporučuje se i standardno smanjenje opcije "Backlight" u korisničkom meniju na 60-70%.
