ES-3013, VOX 39880 LED TRAKE
SLIČNI PROIZVODI

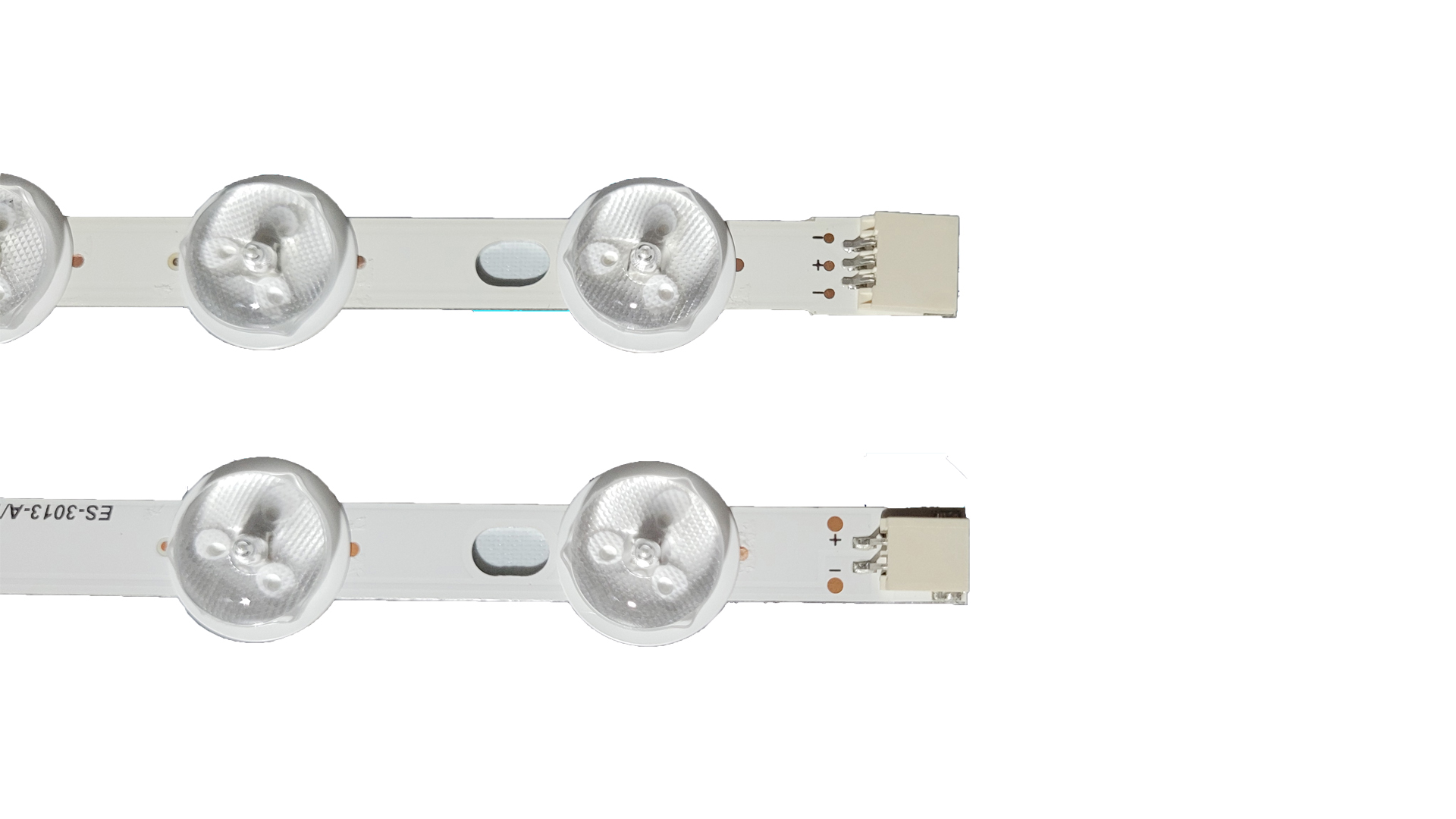

LED Trake ES-3013 / VOX 39880 (Set 5 kom)Profesionalni komplet LED traka za pozadinsko osvetljenje 39" Full HD i Smart televizora zasnovanih na izuzetno rasprostranjenoj turskoj Vestel šasiji. Ovaj asimetrični set je projektovan za specifičnu konfiguraciju korita gde se u kombinaciji koriste dve različite vrste traka (A i B tip) kako bi se postigao pravilan raspored svetlosti na panelu od 39 inča. Trake su izrađene na aluminijumskoj podlozi sa fabrički nanesenom termički provodljivom dvostrano lepljivom trakom, obezbeđujući stabilno hlađenje standardnih 3V dioda.
Tehničke specifikacije

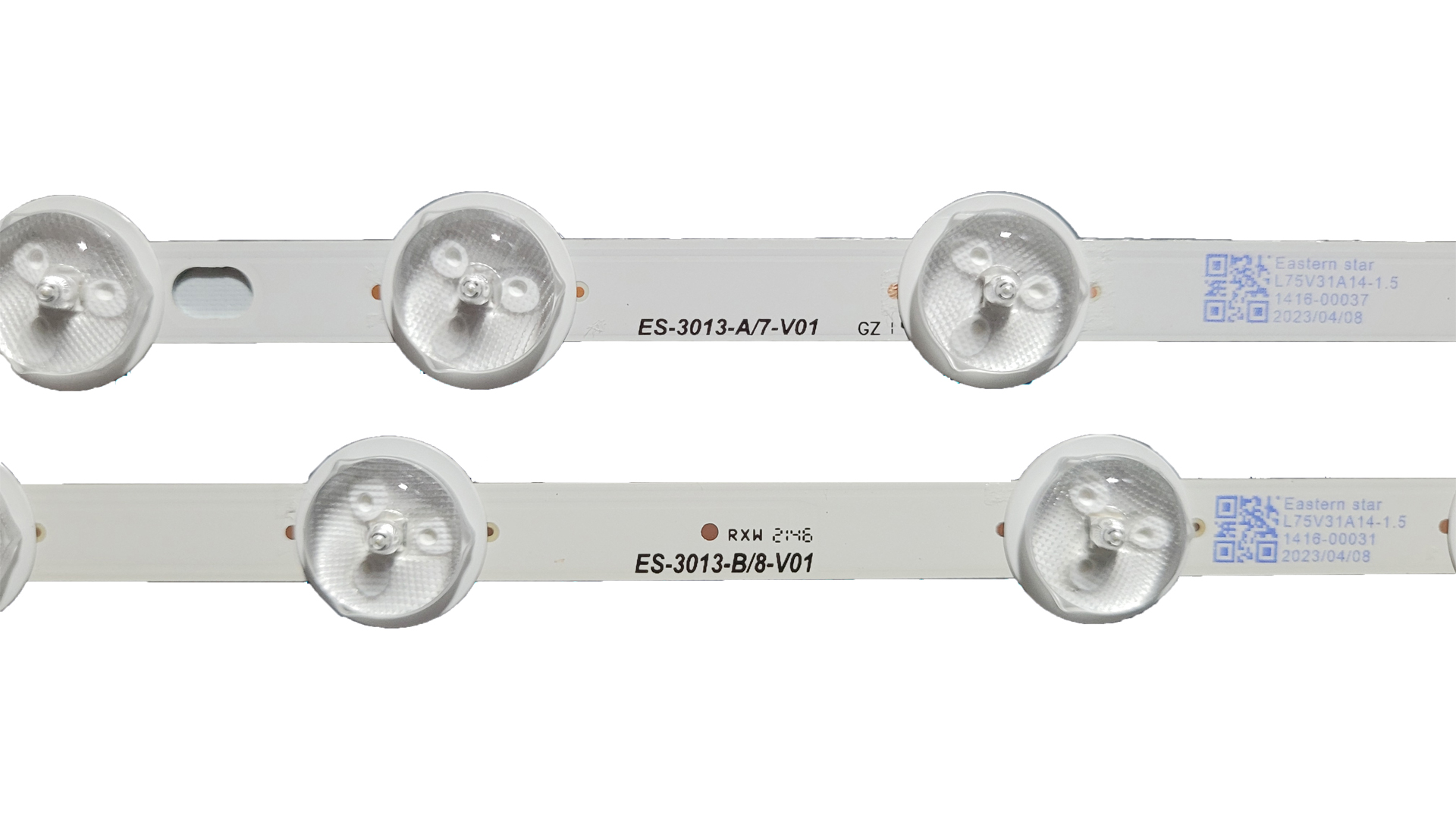

- Oznaka kompleta: ES-3013
- Glavne fabričke oznake sa traka (Vestel kodovi):
- 39DLED_A_TYPE_REV02
- 39DLED_B_TYPE_REV02
- Sastav kompleta u pakovanju: Ukupno 5 traka (4 $\times$ A-TYPE + 1 $\times$ B-TYPE)
- Broj dioda po traci:
- A-TYPE: 7 LED (355 mm)
- B-TYPE: 8 LED (355 mm)
- Ukupan broj dioda u TV-u: 36 LED (4 $\times$ 7 + 1 $\times$ 8)
- Radni napon diode: 3V
- Tip sočiva: Okrugla
- Samolepljiva traka: Da (termo-provodljiva pozadina)
- Brendovi: VOX / PANASONIC / JVC / TELEFUNKEN / FINLUX / DIGIHOME
Kompatibilnost sa panelima (Vestel)
Ovaj komplet pozadinskog osvetljenja prvenstveno se ugrađuje u sledeće 39-inčne Vestel matrice:
- VES390UNDA-2D-N02
- VES390UNDA-2D-N03
Podržani modeli televizora
Komplet pokriva ogroman broj 39" modela na našem tržištu, sa fokusom na VOX i Panasonic uređaje iz tog perioda:
VOX (Izuzetno česti modeli na našem tržištu)
- VOX 39880 (Oznaka šasije: 10096508 1503 ver1)
- VOX 39T2880 (Oznaka šasije: 1503)
- VOX LED SMART 39ST2880 (Oznaka šasije: 10096505)
Panasonic
- Panasonic TX-39A300E (Oznaka šasije: 10092679 1501)
- Panasonic TX-39A300B
- Panasonic TX-39DW304 / TX-39DW334
- Panasonic TX-39CW304
Ostali brendovi sa Vestel platformom
- Telefunken T39FX275POST2 (Oznaka šasije: 10102281 1602)
- JVC LT-39C740 / LT-39C740(A)
- Finlux 39FPD274B-T
- Digihome 39273SMFHDLED
Karakterističan simptom kvara
SIMPTOM SA SERVISNE TABLE:
Kod ovih modela sa Vestel šasijom, primarni simptom kvara pozadinskog osvetljenja manifestuje se tako što televizor startuje normalno, radi par minuta sa urednom slikom, a zatim ekran odjednom potpuno potamni (nestane slika) dok ton (zvuk) i dalje nesmetano radi.
