ES-281, SAMSUNG 55F6100 LED TRAKE

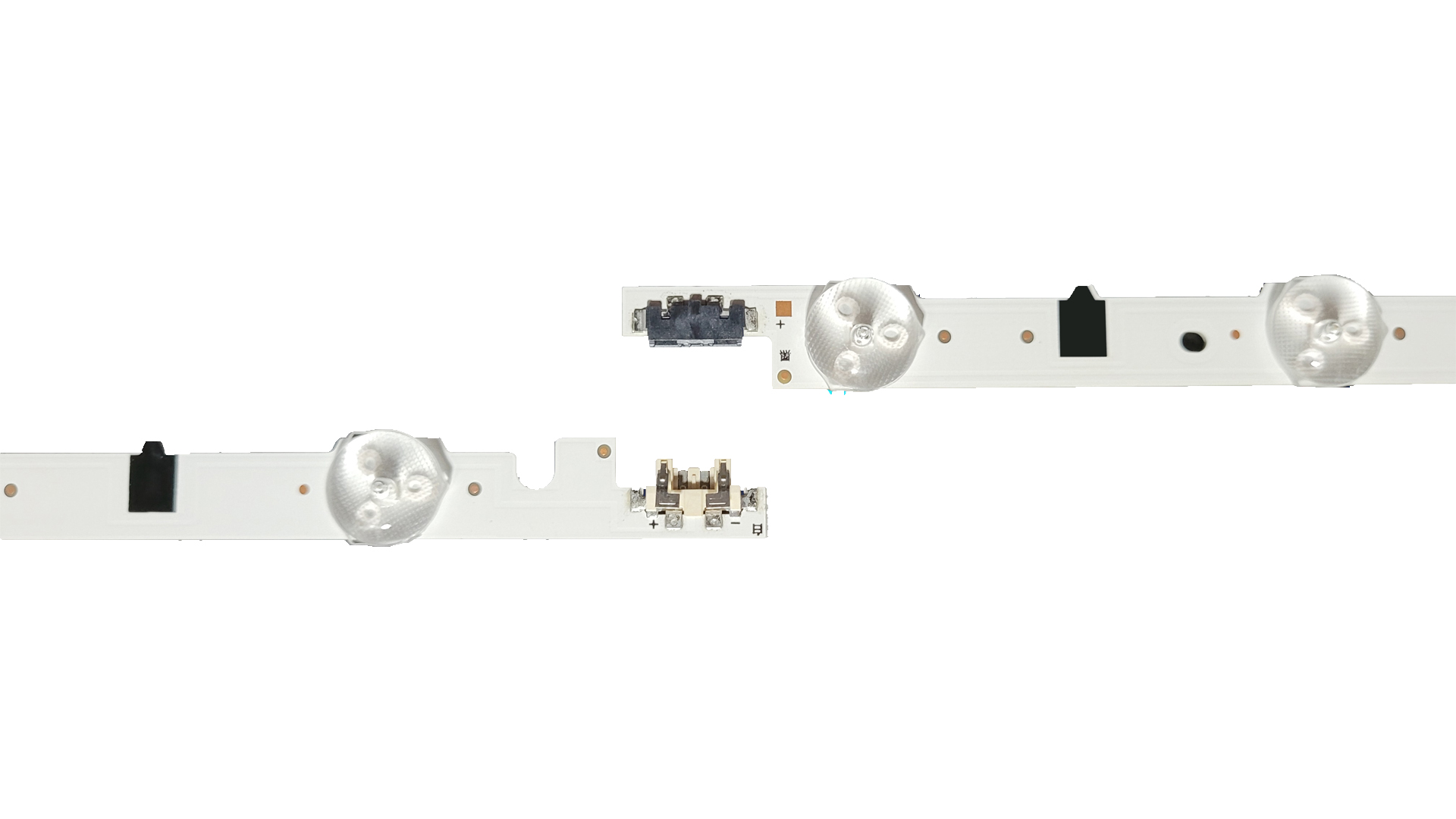

LED Trake ES-281 / SAMSUNG UE55F6100 (Set 20 kom)Profesionalni komplet LED traka za pozadinsko osvetljenje 55" Full HD, Smart i 3D televizora brenda Samsung iz izuzetno popularne F serije (Direct-LED šasija). Ovaj masivan set namenjen je za panele velike dijagonale i sastoji se od ukupno 20 traka. U koritu televizora, trake se spajaju po dužini u 10 horizontalnih linija, gde svaku liniju čine jedna leva (Left / L) traka sa 11 dioda i jedna desna (Right / R) traka sa 7 dioda. Trake su izrađene na krutoj aluminijumskoj podlozi sa fabrički nanesenom termički provodljivom dvostrano lepljivom trakom, koja obezbeđuje kritično važno odvođenje toplote za ovako gust raspored 3V dioda.
Tehničke specifikacije

• Oznaka kompleta: ES-281

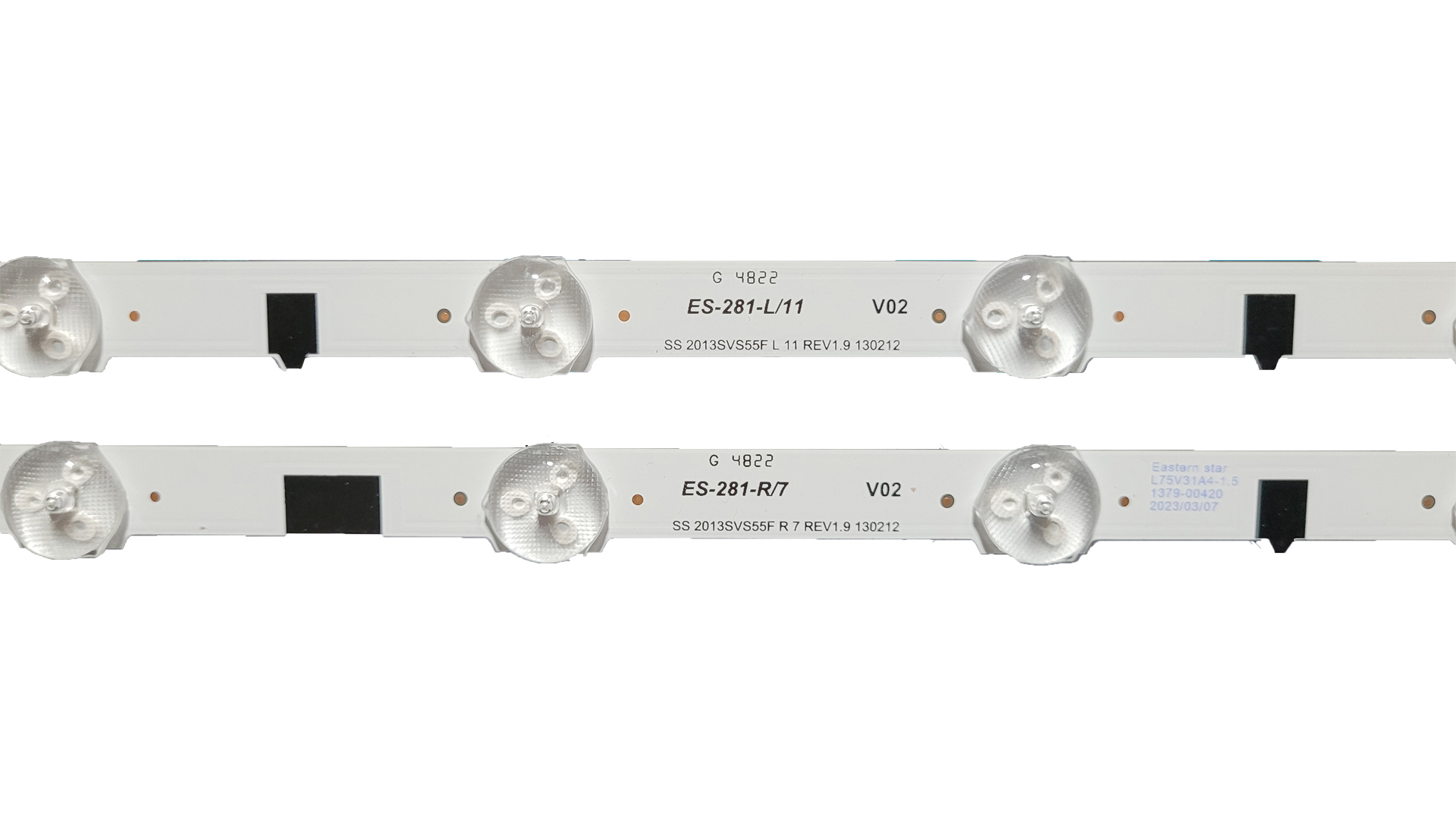

• Kodne oznake na trakama (Leva i Desna strana):
• Leva (Left / L) strana: 2013SVS55F L 11 / D2GE-550SCB-R3 (Kataloški kôd: BN96-25313A)

• Desna (Right / R) strana: 2013SVS55F R 7 / D2GE-550SCA-R3 (Kataloški kôd: BN96-25312A)

• Sastav kompleta: Ukupno 20 traka (10 $\times$ Left/L + 10 $\times$ Right/R) – formiraju 10 radnih linija

• Broj dioda po traci:
• Leva traka (L): 11 LED (dužina 704 mm)

• Desna traka (R): 7 LED (dužina 466 mm)

• Ukupan broj dioda u TV-u: 180 LED (18 dioda po spojenoj horizontalnoj liniji: 11 + 7)

• Radni napon diode: 3V

• Tip sočiva: Okrugla (mali prozirni difuzori karakteristični za F seriju)

• Samolepljiva traka: Da (termo-provodljiva pozadina)

• Brend: SAMSUNG

Kompatibilnost sa panelima (Samsung)
Ovaj komplet pozadinskog osvetljenja je fabrički prilagođen za sledeće 55-inčne Samsung matrice:

• CY-HF550CSLV1H

• CY-HF550CSLV5H

Podržani modeli televizora
Komplet pokriva skoro sve Direct-LED modele unutar Samsung F serije (serije 5 i 6) dijagonale 55 inča:
Evropski i domaći modeli (UE Serija)

• Samsung UE55F5000 / UE55F5030

• Samsung UE55F6000 / UE55F6100 / UE55F6170 / UE55F6170SS

• Samsung UE55F6300 / UE55F6320 / UE55F6340 / UE55F6340SSXZG / UE55F6345

• Samsung UE55F6400 / UE55F6410 / UE55F6470 / UE55F6475

• Samsung UE55F6500 / UE55F6505 / UE55F6510

• Samsung UE55F6640 / UE55F6645 / UE55F6650 / UE55F6670 / UE55F6670SB / UE55F6670SS

• Samsung UE55F6745 / UE55F6750SS / UE55F6770

• Samsung UE55F6800 / UE55F6800SB

Azijski i Američki modeli (UA / UN Serije)

• Samsung UA55F6300 / UA55F6400 / UA55F6500 / UA55F6800

• Samsung UN55F6350 / UN55F6400 / UN55F6400AF / UN55F6300
