ES-269, SAMSUNG UE46EH5000 LED TRAKE

LED Trake ES-269 / SAMSUNG UE46EH5000 / H6203 (Set 8 kom)Profesionalni komplet LED traka za pozadinsko osvetljenje 46" Full HD i Smart televizora brenda Samsung iz čuvenih EH i H serija sa Direct-LED (dubljim) kućištem. Ovaj visoko pouzdan set sastoji se od ukupno 8 traka koje se u koritu ekrana spajaju po dužini u 4 dugačke horizontalne linije. Svaka radna linija je sastavljena od jedne leve (Left / L) trake sa 6 dioda i jedna desne (Right / R) trake sa 5 dioda. Trake su izrađene na krutoj aluminijumskoj podlozi sa fabrički nanesenom termički provodljivom dvostrano lepljivom trakom, koja obezbeđuje besprekorno hlađenje i stabilan rad 3V dioda unutar panela.
Tehničke specifikacije

• Oznaka kompleta: ES-269

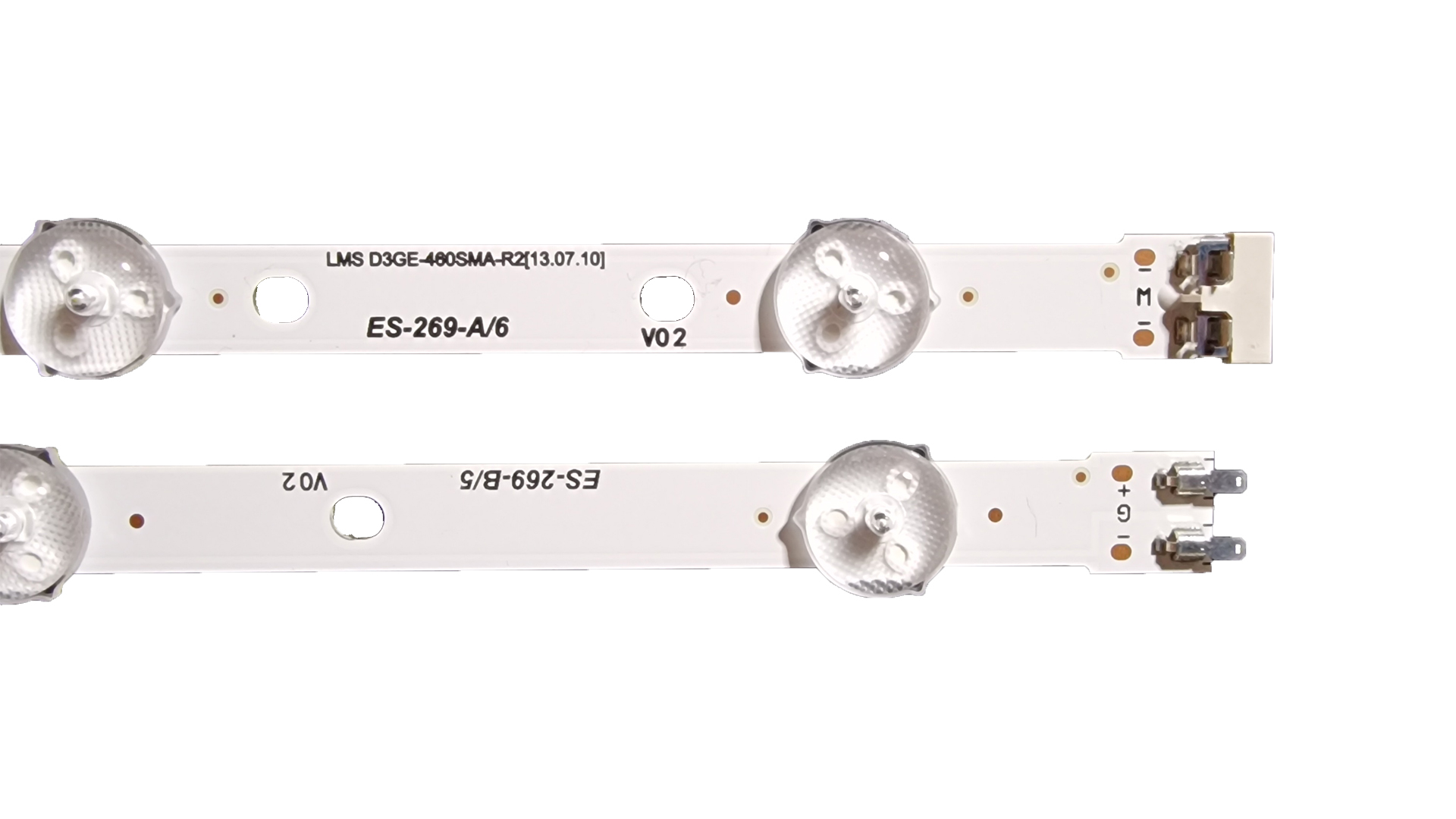

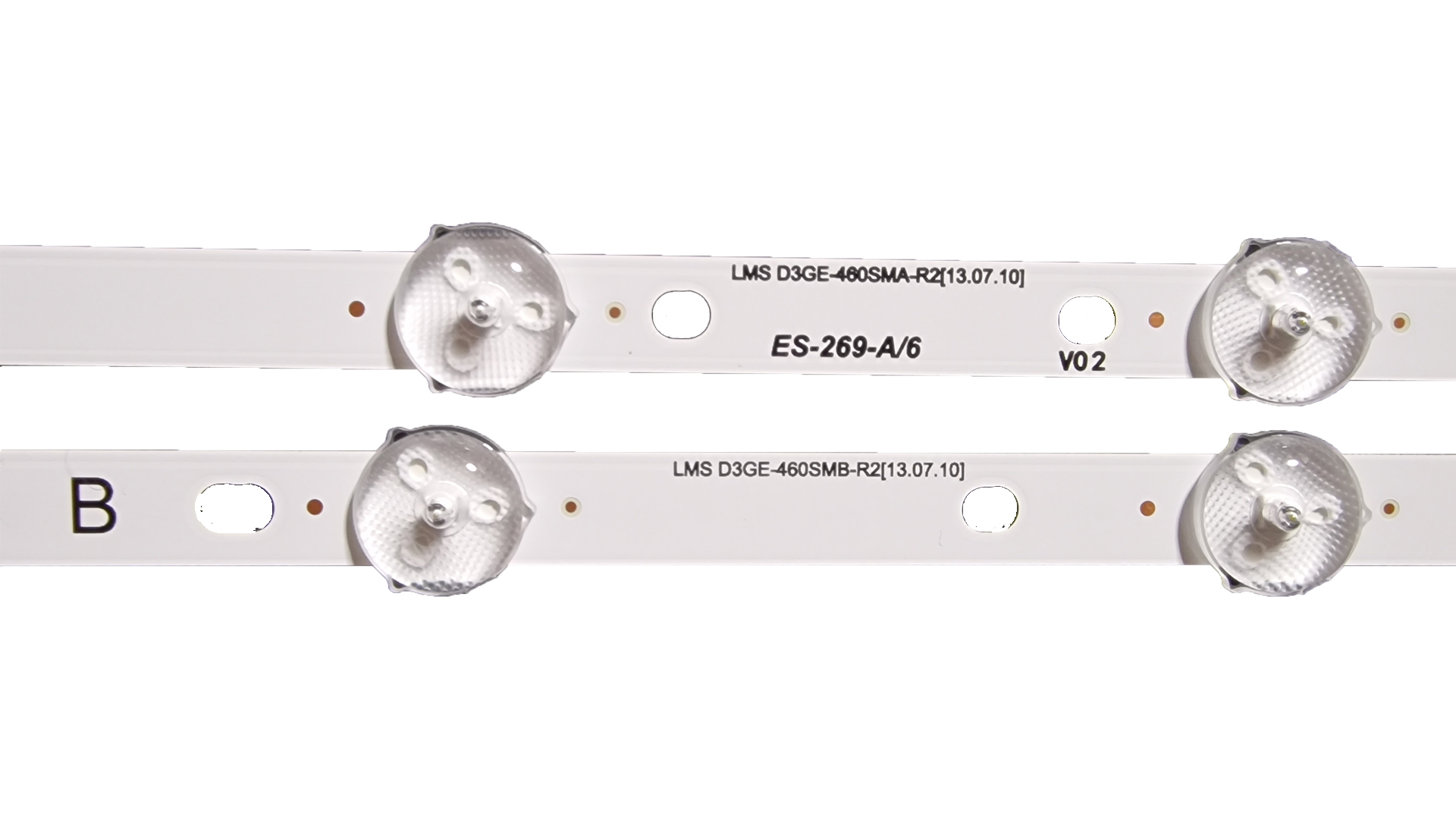

• Kodne oznake na trakama (Leva i Desna strana):
• Leva (Left / A) strana: 2013SVS46 3228N1 B2 L06 REV 1.7 / D3GE-460SMA-R2 (Kataloški: BN96-28768A / LM41-00001X)

• Desna (Right / B) strana: 2013SVS46 3228N1 B2 R05 REV 1.7 / D3GE-460SMB-R2 (Kataloški: BN96-28769A / LM41-00001Y)

• Sastav kompleta: Ukupno 8 traka (4 $\times$ Left/A + 4 $\times$ Right/B) – formiraju 4 radne linije

• Broj dioda po traci:
• A traka (Leva): 6 LED

• B traka (Desna): 5 LED

• Ukupan broj dioda u TV-u: 44 LED (11 dioda po spojenoj horizontalnoj liniji: 6 + 5)

• Ukupna dužina spojene trake: ~580 mm po segmentu (odnosno cela dužina šasije)

• Radni napon diode: 3V

• Tip sočiva: Okrugla (3228 struktura)

• Samolepljiva traka: Da (termo-provodljiva pozadina)

• Brend: SAMSUNG

Kompatibilnost sa panelima
Ovaj komplet pozadinskog osvetljenja je prvenstveno namenjen za sledeće Samsung 46-inčne matrice:

• CY-DF460BGLV1H (kao i prateće podvarijante unutar EH i H serija)

Podržani modeli televizora
Zahvaljujući širokoj primeni ove Direct-LED platforme, komplet pokriva veliki broj modela 46" u EH, H i UN serijama:
Samsung EH Serija (Direct-LED starija generacija)

• Samsung UE46EH5000 / UE46EH5000WXXH

• Samsung UE46EH5005 / UE46EH5007

• Samsung UE46EH5020 / UE46EH5030 / UE46EH5037 / UE46EH5040

• Samsung UE46EH5300 / UE46EH5300WXXH

Samsung H Serija (Direct-LED Smart i 3D generacija)

• Samsung UE46H5000 / UE46H5070 / UE46H5090

• Samsung UE46H5303 / UE46H5304

• Samsung UE46H6203 / UE46H6203AWXXH / UE46H6203AKXXU / UE46H6203AWXXN

• Samsung UE46H6203AKXMS / UE46H6203AKXZT / UE46H6203AKXKZ

• Samsung UE46H6273

• Samsung UE46H6500 / UE46H6650 / UE46H6700 (napomena: proveriti unutrašnjost kućišta pre ugradnje zbog mogućih varijacija)

Globalni modeli

• Samsung UN46EH5000GXZB
