ES-1144, GRUNDIG 49VLX7010 DZAMBO

LED Trake Grundig / Arçelik 49" (Arçelik_49_Clarity) – ES-1144 "Džambo"Komplet zamenskih LED traka oznake ES-1144 (u servisnoj praksi poznat pod internom oznakom "Džambo" zbog specifičnih, izrazito velikih optičkih sočiva) namenjen je za profesionalnu zamenu i popravku pozadinskog osvetljenja na televizorima dijagonale 49 inča (124 cm). Ovaj set je razvijen za Ultra HD (4K) modele proizvedene pod okriljem Arçelik (Beko/Grundig) grupacije. Kada pozadinsko osvetljenje dotraje, uređaj najčešće zadržava uredan ton i reaguje na komande, dok se na ekranu javlja potpun mrak ili veoma karakteristična promena u boji svetlosti. Ugradnja ovog novog, kompletnog kompleta traka trajno otklanja kvar i vraća sliku u fabričko stanje.
Ova šasija koristi naprednu asimetričnu arhitekturu sa podeljenim trakama koje se spajaju na sredini panela, pokrivajući punu širinu ekrana od 49". Kompletan set sadrži ukupno 6 traka koje se uparuju u 3 horizontalne linije (3A + 3B):

• A-Tip / Levi segment (3 komada u setu): Dužina 536 mm opremljena sa 5 LED dioda (Fabrička oznaka: Arçelik_49_Clarity_3X5_1313FCA_L_4S1P).

• B-Tip / Desni segment (3 komada u setu): Dužina 412 mm opremljena sa 4 LED diode (Fabrička oznaka: Arçelik_49_Clarity_3X4_1313FCA_R_4S1P).

Spajanjem leve (A) i desne (B) trake dobija se jedna kompletna linija od 9 dioda ukupne dužine 948 mm. Ceo televizor ima ukupno 3 takve linije, što daje zbir od 27 visokoefikasnih dioda koje rade na radnom naponu od 3V. Na poleđini svih 6 segmenata fabrički je nanesena visokokvalitetna samolepljiva termalna traka koja osigurava brzu predaju toplote na metalnu šasiju panela, što drastično produžava radni vek novih čipova.
⚠️ VAŽNA SERVISNA NAPOMENA (Problem sa "plavom slikom"):
Baš kao i kod srodnih generacija LG televizora, i kod ovih Grundig modela sa "Clarity" šasijama ubedljivo najčešći simptom kvara nije potpuni mrak na ekranu, već pojava jake plave ili ljubičaste svetlosti preko cele slike.
Usled dugotrajnog rada i visoke temperature, fabrički fosforni sloj na LED čipovima degradira i sagoreva. Diode gube sposobnost emitovanja čiste bele svetlosti i počinju da svetle intenzivno plavo, zbog čega slika na televizoru postaje tamna, izobličena i potpuno plava. Zamena kompletnog seta sa ovim novim trakama u potpunosti rešava problem plave slike i vraća prirodne boje i čist beli spektar.
Ključne prednosti:

• Kompletan servisni kit (6 segmenata): Sadrži 3 leve (A) i 3 desne (B) trake. Zamena kompletnog pozadinskog osvetljenja je jedini siguran način da se izbegne povratak televizora na servis, jer su sve stare diode u panelu podjednako oslabljene.

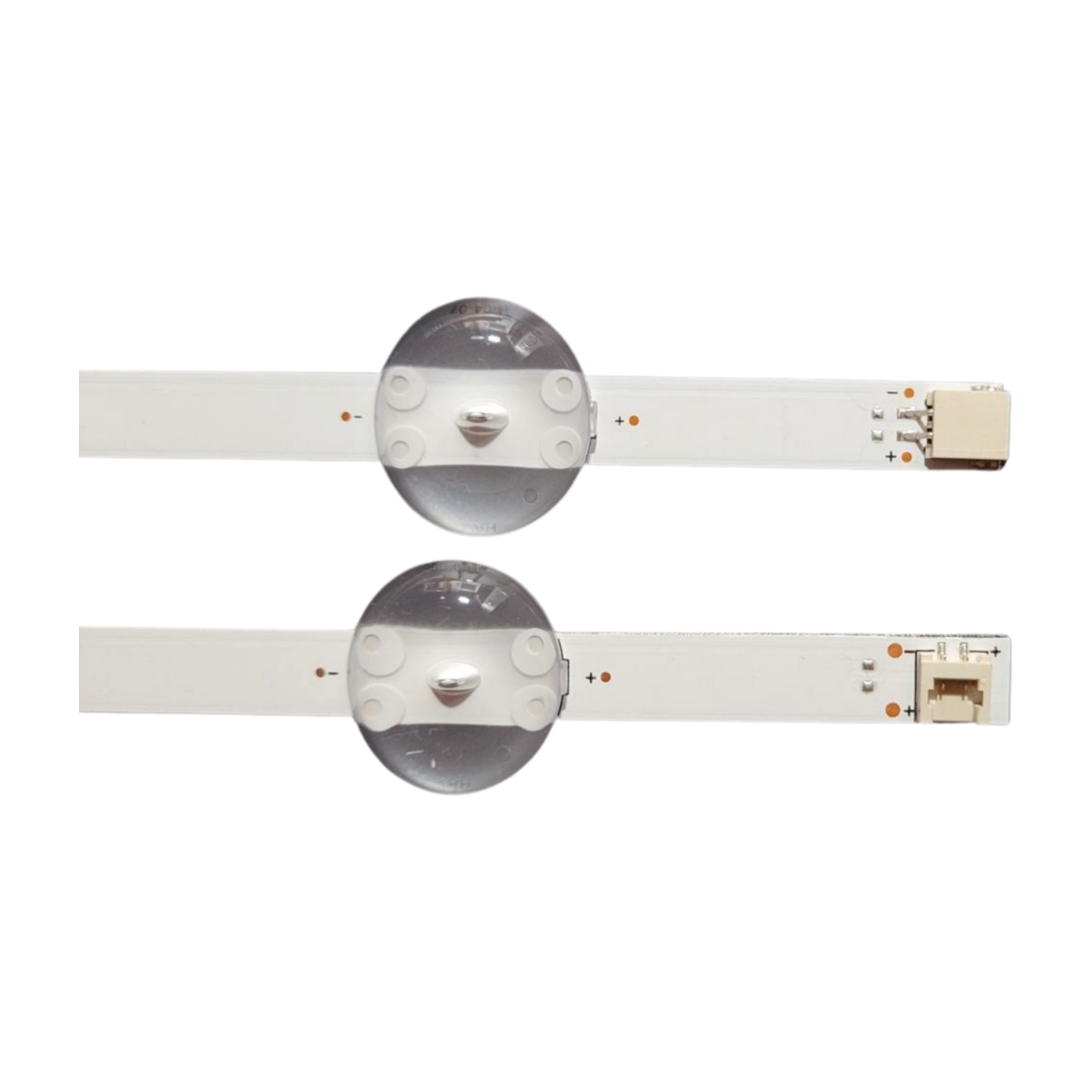

• "Džambo" velika ovalna sočiva: Specifična, masivna ovalna (konveksna) optika projektovana je za izuzetno širok i plitak ugao prelamanja svetlosti. To omogućava da svega 3 linije savršeno i homogeno osvetle ceo panel od 49 inča bez pojave tamnih uglova ili svetlih tačaka na slici.

• Precizno fabričko uklapanje: Pozicije unutrašnjih konektora, otvori za pozicionere na šasiji i korak dioda u potpunosti odgovaraju originalnim Arçelik specifikacijama (REV.V5-B).

Tehničke karakteristike:

• Oznaka seta: ES-1144

• Interna oznaka: "Džambo" (Velika optika)

• Brend platforme: Arçelik / Beko / Grundig originalne specifikacije

• Dijagonala ekrana: 49" (124 cm)

• Broj traka u pakovanju: 6 komada (3x Levi A-tip + 3x Desni B-tip)

• Ukupan broj dioda po liniji: 9 LED dioda (5 na levoj + 4 na desnoj traci)

• Ukupan broj dioda u TV-u: 27 LED dioda

• Dužina traka: Levi segment: 536 mm | Desni segment: 412 mm (Ukupno spojeno: 948 mm)

• Radni napon po diodi: 3V

• Tip optike: Velika ovalna širokougaona sočiva (Direct-LED "Džambo")

• Samolepljiva traka: Da, fabrički nanesena termo-traka na poleđini

Kompatibilni modeli televizora:
Ovaj set pokriva izuzetno široku paletu Grundig i Beko 4k modela nove generacije:

• GRUNDIG VLX Serije: 49VLX7010, 49VLX7020, 49VLX6000, 49VLX6950BP, 49VLX7500BP, 49VLX7840BP, 49VLX7850BP, 49VLX7980, 49VLX8000BP, 49VLX70LDL

• GRUNDIG GUB / GDU / GCU Serije: 49GUB7065, 49GUB7062, 49GUB7022, 49GUB8966, 49GUB8965, 49GUB8940, 49GUB8962, 49GDU7500B, 49GDU7502, 49GDU7900, 49GCU7905

• BEKO / ARÇELIK: Svi srodni 49" UHD modeli koji koriste "Clarity" tip unutrašnjeg osvetljenja.

Kompatibilne fabričke oznake sa traka (Part Numbers / Šasijske oznake):

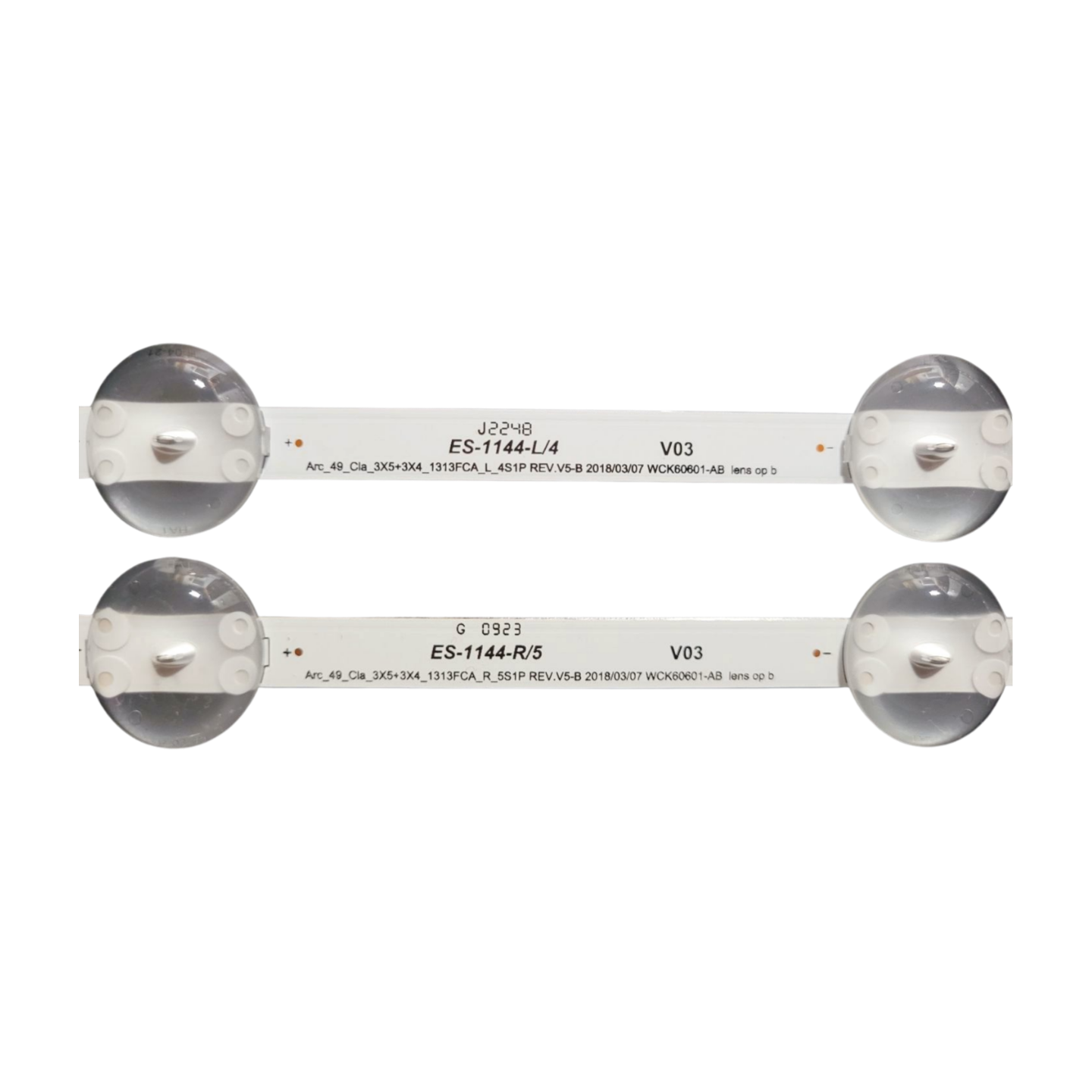

• Arcelik_49_Clarity_3x5+3X4_1313FCA_L_4S1P REV.V5-B 2018/03/07 WCK60601-AB

• Areclik_49_Clarity_3X5_1313FCA_L_4S1P (Levi segment)

• Areclik_49_Clarity_3X4_1313FCA_R_4S1P (Desni segment)
