ES-114 – ES-373, VIVAX TCL 32

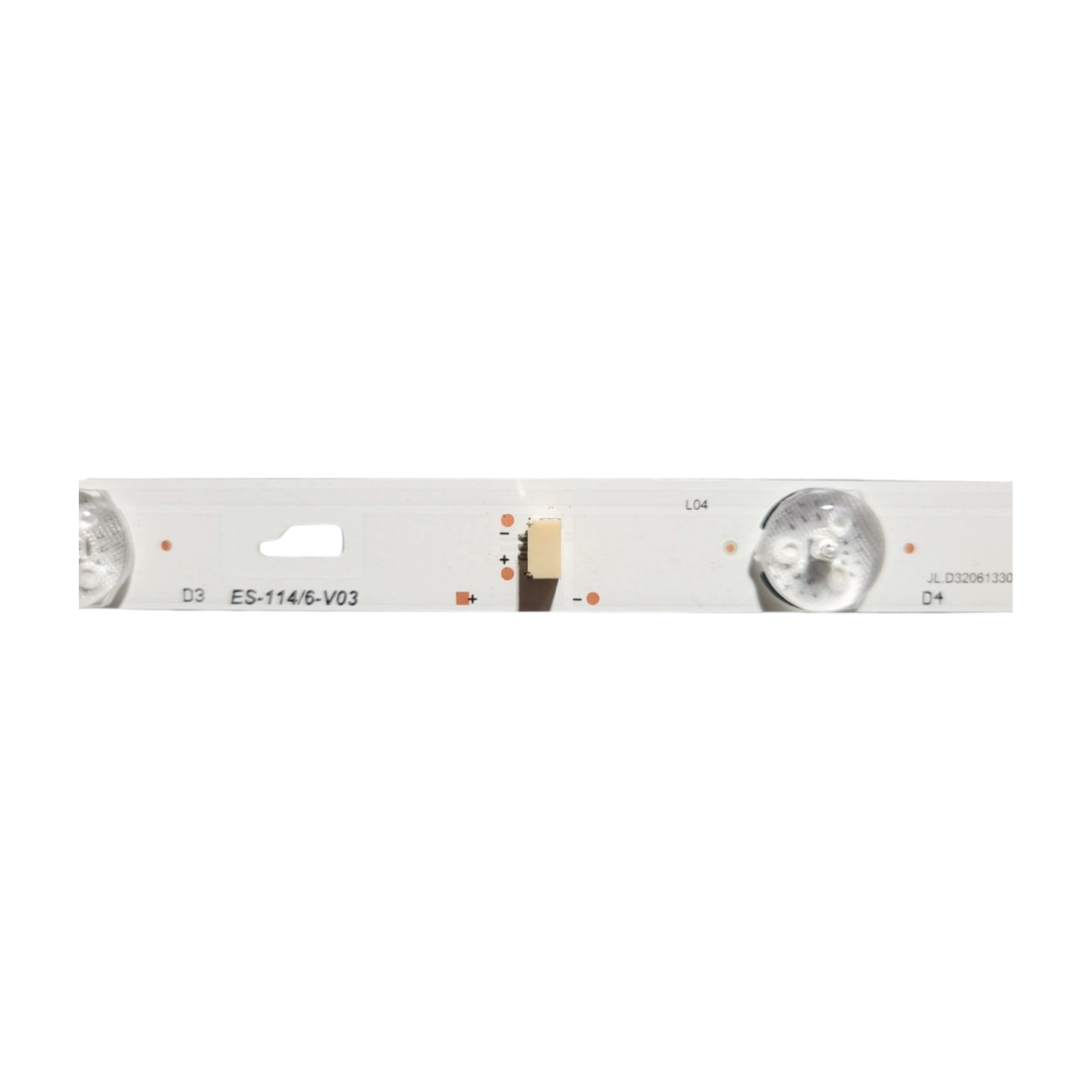

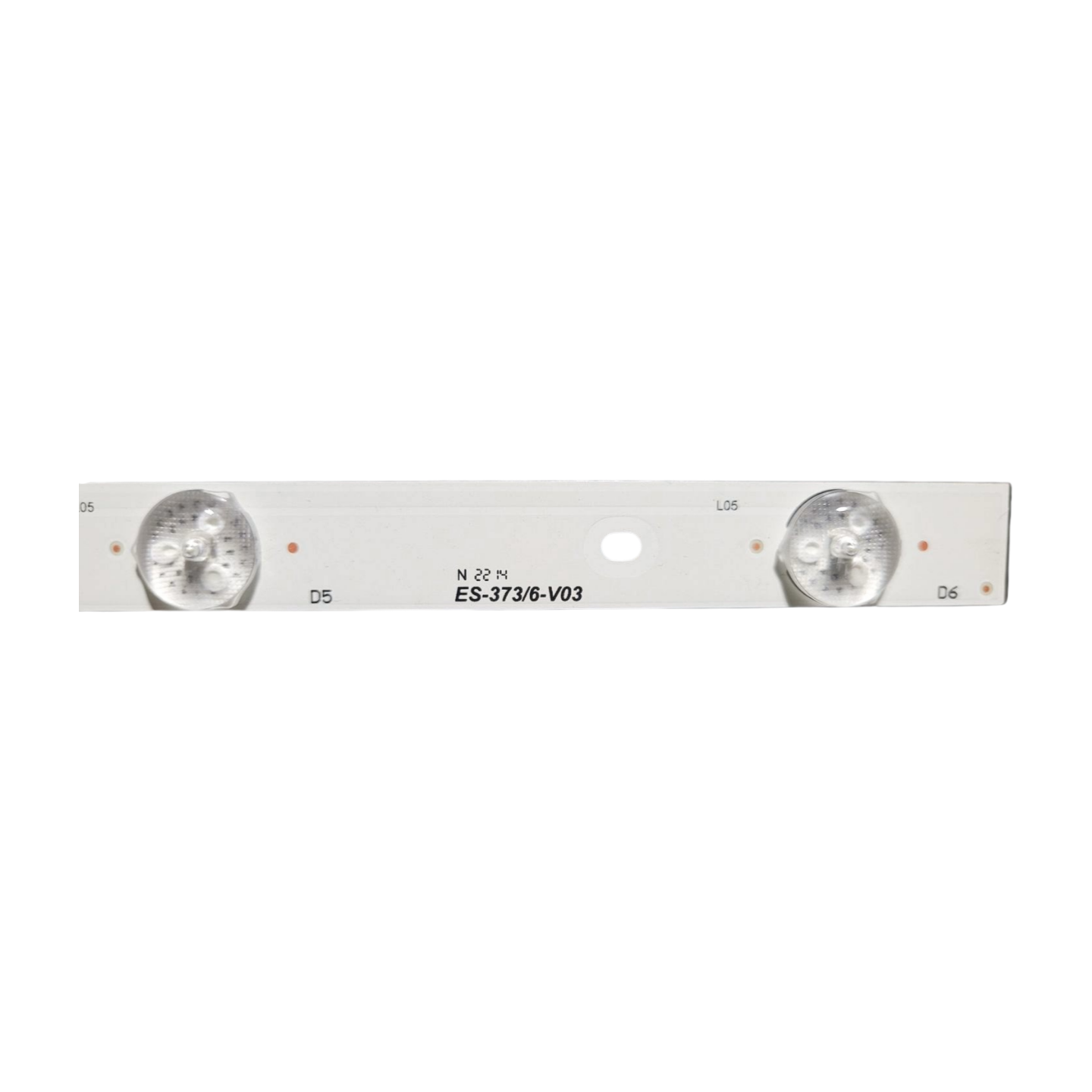

LED Trake Vivax / TCL / Thomson 32" (JL.D32061330-004AS-M) – ES-114 / ES-373Komplet zamenskih LED traka oznaka ES-114 (alternativno zaveden i pod kodom ES-373) namenjen je za servisiranje i popravku pozadinskog osvetljenja na televizorima dijagonale 32 inča (81 cm). Ovaj izuzetno popularan i masovan komplet projektovan je prvenstveno za televizore koji se oslanjaju na TCL i Vestel/kineske platforme, a na našem regionalnom tržištu predstavlja jedan od najtraženijih servisnih setova. Najširu primenu ima u Vivax (LE90/LE91 serije), TCL, Thomson, Manta, Xiaomi i Kernau modelima koji koriste specifične 32-inčne panele (poput LVW serija). Kada televizor startuje, ima uredan ton i regularno reaguje na komande daljinskog upravljača, a slika izostane (ekran ostane mračan, blesne na trenutak po paljenju ili se slika jedva nazire pod spoljnim svetlom), ugradnja ovog novog kompletnog seta traka uspešno otklanja kvar.
Arhitektura pozadinskog osvetljenja kod ovog modela je maksimalno pojednostavljena, potpuno simetrična i sastoji se od 2 dugačke, jednodelne trake dužine 554 mm (kod određenih revizija mereno i deklarisano kao 552 mm) koje se horizontalno paralelno montiraju unutar kućišta (2x A-tip). Svaka pojedinačna traka opremljena je sa 6 visokoefikasnih LED dioda, što daje ukupan zbir od 12 dioda unutar celog televizora. Sve diode rade na stabilnom radnom naponu od 3V, pružajući optimalnu osvetljenost i ujednačen kontrast preko cele površine ekrana. Na poleđini obe trake fabrički je nanesena visokokvalitetna samolepljiva termalna traka sa visokim koeficijentom provodljivosti, koja omogućava brzu predaju toplote sa LED čipova na metalnu šasiju panela, drastično produžavajući radni vek nakon servisa.
Ključne prednosti:

• Kompletan servisni kit (2 trake): Sadrži pun simetričan set (2x A-tip) potreban za kompletnu zamenu fabričke rasvete, čime se izbegava parcijalna popravka koja ubrzo dovodi do novog kvara na preostalim starim diodama.

• Pouzdani jednodelni profil (554 mm): Odsustvo unutrašnjih spojeva i konektora na sredini trake uklanja rizik od gubljenja kontakta usled termičkog širenja i skupljanja materijala tokom dugotrajnog rada uređaja.

• Klasična okrugla sočiva: Precizno centrirana okrugla difuzna optika pruža širok i ravnomeran ugao rasipanja svetlosti, savršeno se uklapajući sa unutrašnjim difuzorima i reflektorom bez pojave svetlih krugova na ekranu.

Tehničke karakteristike:

• Oznaka seta: ES-114 / ES-373

• Brend platforme: TCL / Vivax originalne specifikacije

• Dijagonala ekrana: 32" (81 cm)

• Broj traka u pakovanju: 2 trake (2x A-tip)

• Broj dioda po traci: 6 LED dioda (Ukupno 12 dioda u televizoru)

• Dužina LED trake: 554 mm / 552 mm

• Radni napon po diodi: 3V

• Tip optike: Okrugla širokougaona sočiva (Direct-LED)

• Samolepljiva traka: Da, fabrički nanesena termo-traka na poleđini

Kompatibilni modeli televizora:
Ovaj set pokriva izuzetno širok spektar 32" HD i Full HD modela na našem tržištu:

• VIVAX: LED TV-32LE90T2, LED TV-32LE91T2

• TCL: H32B3903, H32B3904, H32B3905, H32B3906, H32B3907, H32B3908, H32B3909, H32B3910, 32D1700, 32HB3103, 32HB3104, 32HB3105, 32HB3108, 32HC3101, 32HC3102, 32HC3106, 32HS3013, 32HS3013S, 32HS3023S, 32HS3033, 32A610, L32S64TE5W, LE32B750, LE32D99, LED32B750

• THOMSON: 32HD3301, H32D4002, H32D4002K, T32D16DH, T32D16DH 01B, T32D16DH 01W, TCL / THOMSON H32B3913, TH32D500C

• XIAOMI: L32M5-5ASP (proveriti reviziju pre ugradnje)

• MANTA: 32LHS79T, KM0232

• KERNAU: 32KHD1200, 32KHD1510

• LIN / TOSHIBA: LIN 32LHD1510, Toshiba 32L1500C

• Srodni modeli: 32HP100

Kompatibilne oznake TV panela (ekrana):

• TCL / Changhong panel serije: LVW320CSDX (kao i srodne fabričke revizije ovog panela)

Kompatibilne fabričke oznake sa traka (Part Numbers / Šasijske oznake):

• JL.D32061330-004AS-M

• JL.D32061330-057BS-M

• JL.D32061330-114CS

• TCL32D05-ZC22AG-12

• 4C-LB320T-GY6 / 4C-LB320T-JF3

• 32061330

• PB08D554173BL051-002H
