ES-108, PHILIPS 43PUS6101 LED TRAKE

LED Trake Philips 43" (GJ-2K16-430-D512-V4) – ES-108Komplet zamenskih LED traka oznake ES-108 namenjen je za servisiranje i popravku pozadinskog osvetljenja na televizorima dijagonale 43 inča (109 cm). Ovaj izuzetno zastupljen set projektovan je za Philips Ultra HD (4K) televizore iz PUS, PUH i PUT serija koji koriste specifične TPT panele. Kada televizor ima normalan ton i reaguje na komande, a slika izostane (ekran je mračan, slika se nazire pod svetlom lampe, ili pozadinsko osvetljenje samo blesne pri paljenju i TV ode u zaštitu), ugradnja ovog kompletnog seta uspešno rešava problem.

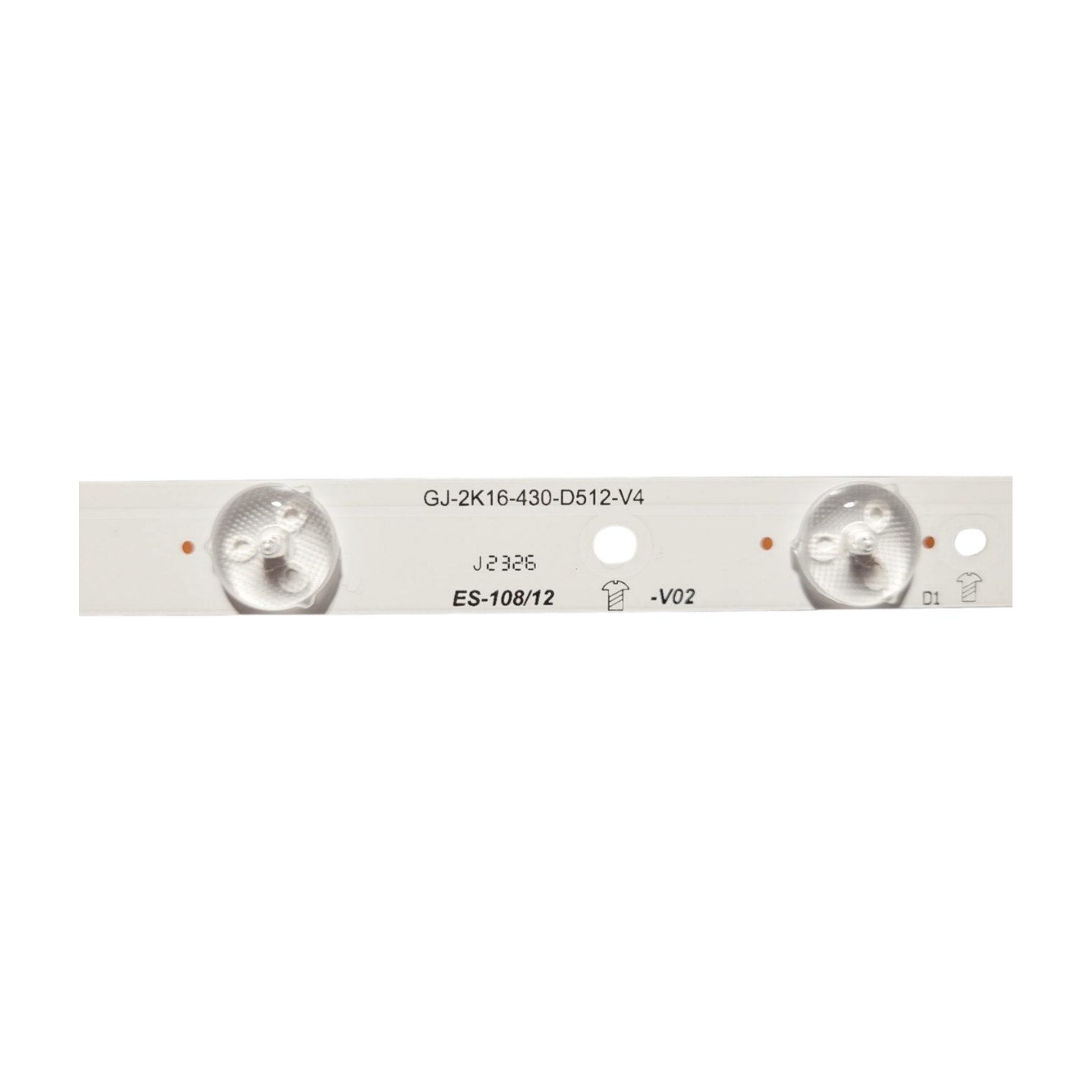

Arhitektura pozadinskog osvetljenja kod ovog modela je potpuno simetrična i sastoji se od 5 dugačkih, jednodelnih traka dužine 842 mm (kompatibilno sa oznakom 840 mm) koje se horizontalno postavljaju u šasiju (5x A-tip). Svaka pojedinačna traka nosi 12 visokoefikasnih LED dioda, što daje ukupan zbir od 60 dioda unutar televizora. Sve diode rade na stabilnom radnom naponu od 3V, pružajući ujednačen intenzitet svetlosti preko cele površine ekrana. Na poleđini svih pet traka fabrički je nanesena visokokvalitetna samolepljiva termalna traka sa visokim koeficijentom provodljivosti, koja obezbeđuje brzu i ravnomernu predaju toplote na metalnu šasiju panela, produžavajući radni vek novih dioda.
Ključne prednosti:

• Kompletan servisni kit (5 traka): Sadrži pun simetričan set (5x A-tip) potreban za kompletnu zamenu rasvete, čime se sprečava parcijalna zamena koja brzo dovodi do novog kvara na preostalim starim diodama.

• Jednodelni dugi profil (842 mm): Nedostatak unutrašnjih spojeva i konektora na sredini kućišta eliminisao je rizik od prekida kontakta usled termičkog širenja i skupljanja materijala tokom rada.

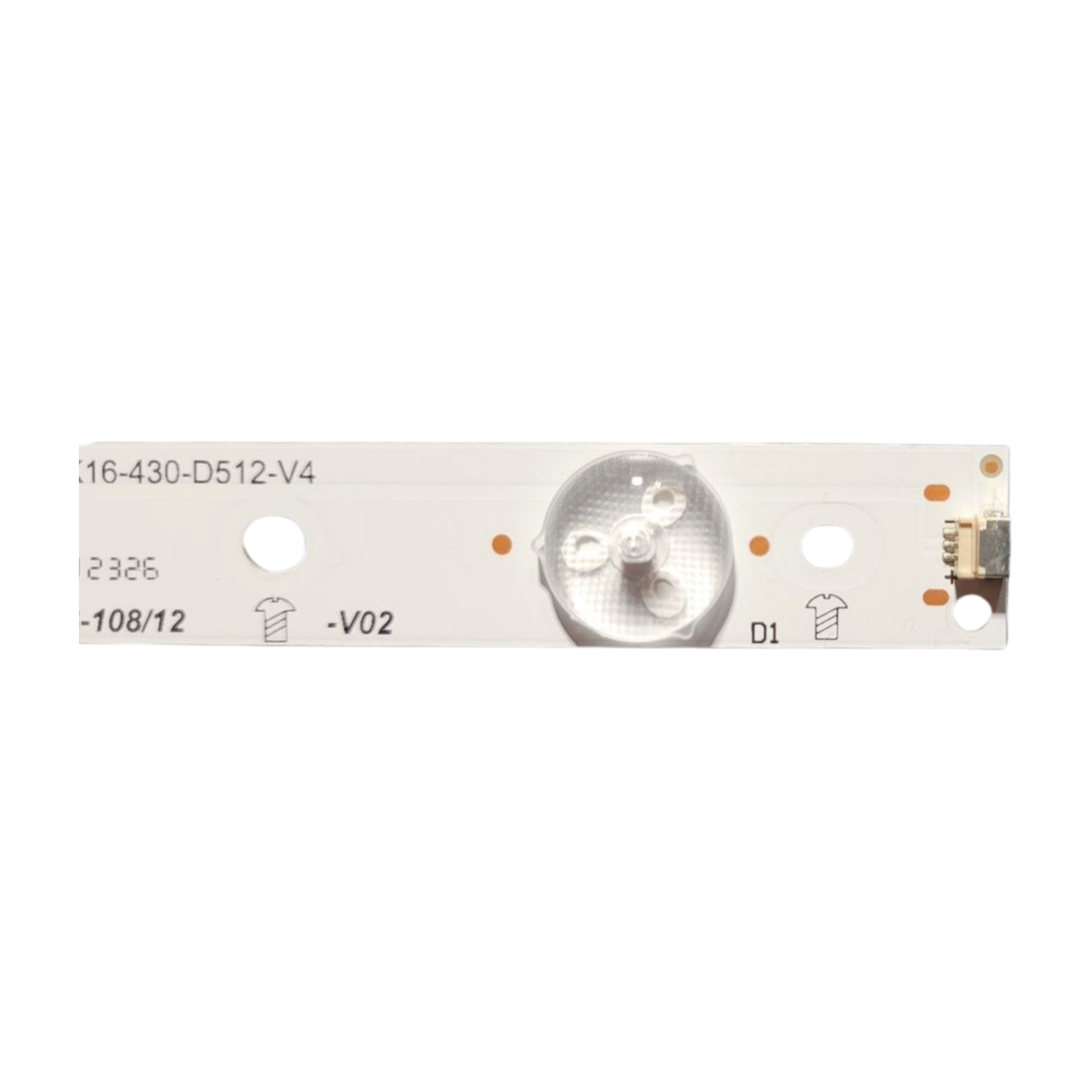

• Klasična okrugla sočiva: Precizno centrirana okrugla optika pruža širok ugao rasipanja svetlosti, savršeno se uklapajući sa unutrašnjim difuzorima i reflektorom bez pojave svetlih tačaka (tzv. "baba" na ekranu).

Tehničke karakteristike:

• Oznaka seta: ES-108

• Brend: Philips / Zamenski set visoke klase (Originalne specifikacije)

• Dijagonala ekrana: 43" (109 cm)

• Broj traka u pakovanju: 5 traka (5x A-tip)

• Broj dioda po traci: 12 LED dioda (Ukupno 60 dioda u televizoru)

• Dužina LED trake: 842 mm (odgovara i za specifikacije od 840 mm)

• Radni napon po diodi: 3V

• Tip optike: Okrugla difuzna sočiva (Direct-LED)

• Samolepljiva traka: Da, fabrički nanesena termo-traka na poleđini

Kompatibilni modeli televizora:
Philips (43" PUS / PUH / PUT serije):

• PUS Serije (4K UHD): Philips 43PUS6101, Philips 43PUS6501/12, 43PUS6551/12, 43PUS6401/12, 43PUS6201, 43PUS7202

• PUH / PUT Serije: 43PUH6101, 43PUH6101/88, 43PUT6101

Kompatibilne oznake TV panela (ekrana):

• TPV / Philips panel serije: TPT430U3-VN03, TPT430U3EQLSJA.G (kao i srodne fabričke revizije ovih panela)

Kompatibilne fabričke oznake sa traka (Part Numbers / Kataloški brojevi):

• GJ-2K16-430-D512-V4 (60LED)

• LB43014 V0_00 / LB43014

• Philips fabrički kodovi kompleta: 996598006791, 996599001111
