ES-1068, LG 60UJ6307 LED TRAKE

LED Trake LG 60" (60UJ63_UHD A/B/C/D) – ES-1068Komplet zamenskih LED traka oznake ES-1068 namenjen je za servisiranje i popravku pozadinskog osvetljenja na velikim televizorima dijagonale 60 inča (152 cm). Ovaj složeni, višesegmentni komplet projektovan je za LG Ultra HD (4K) televizore iz UJ generacije koji koriste stabilne NC600 ekrane visoke rezolucije. Kada televizor startuje, ima uredan ton i normalno reaguje na komande sa daljinskog upravljača, a slika izostane (ekran ostane potpuno taman, blesne na trenutak po paljenju ili se slika nazire isključivo pod jakim spoljnim svetlom), zamena kompletnog seta traka uspešno otklanja kvar.

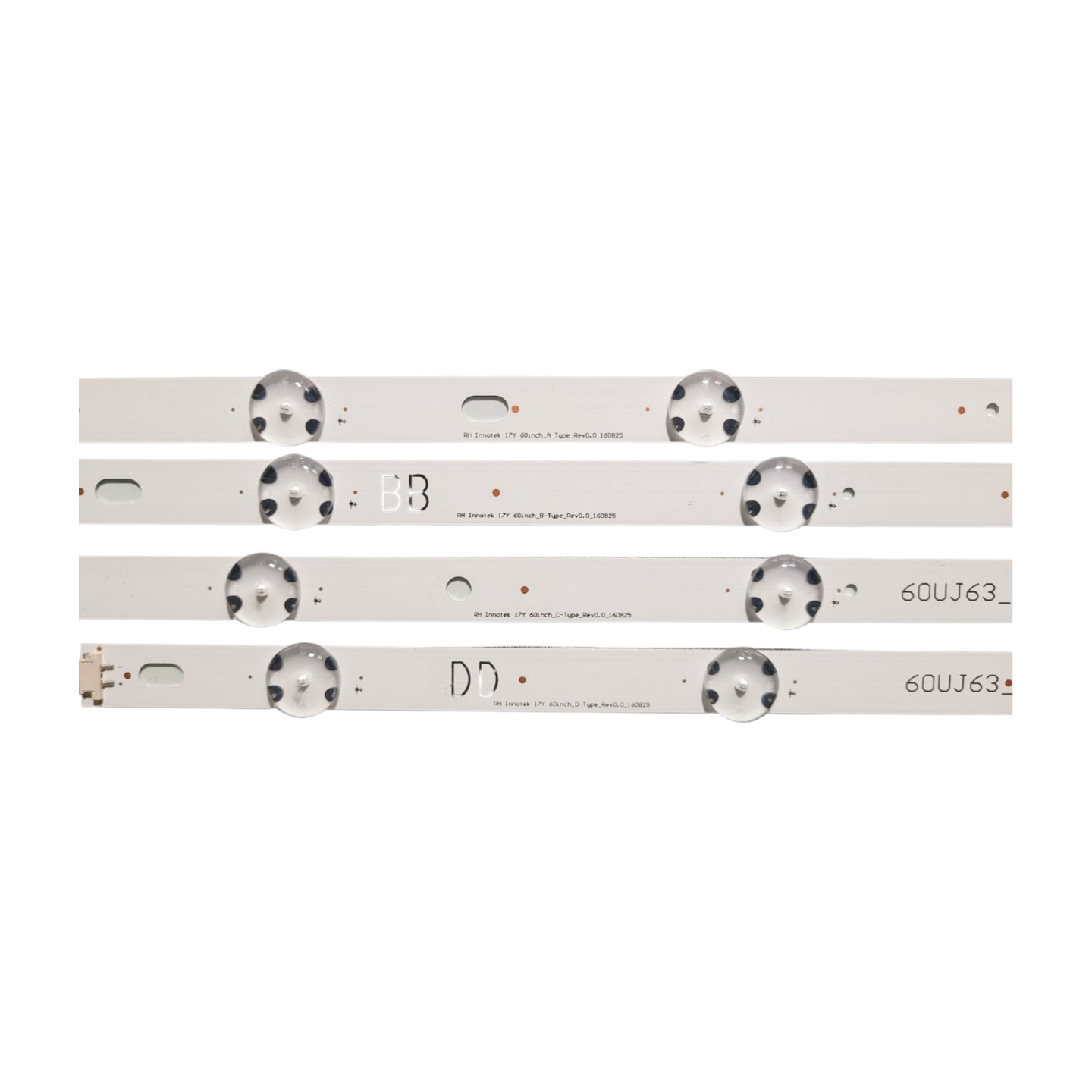

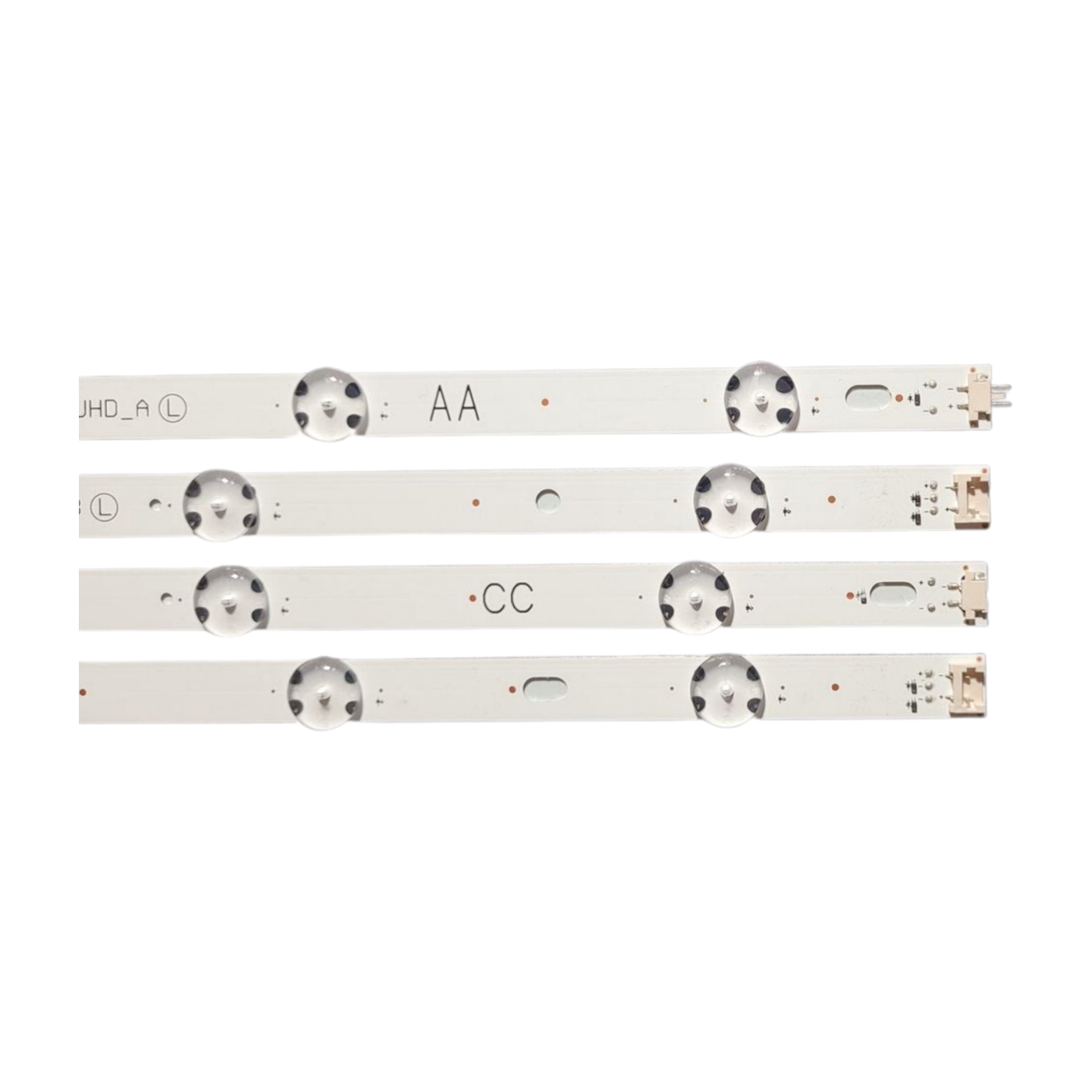

Arhitektura pozadinskog osvetljenja kod ovog modela podeljena je na asimetrične segmente (polutrake) koji se spajaju na sredini šasije panela kako bi formirali 5 horizontalnih linija pune dužine. Kompletan set sadrži ukupno 10 polutraka podeljenih u četiri različita tipa (3A + 3B + 2C + 2D) koji se kombinuju na sledeći način:

• Linija tipa 1 (3 reda u televizoru): Spajaju se A-tip (dužina 675 mm sa 6 LED dioda) i B-tip (dužina 584 mm sa 5 LED dioda), dajući 11 dioda po redu.

• Linija tipa 2 (2 reda u televizoru): Spajaju se C-tip (dužina 584 mm sa 5 LED dioda) i D-tip (dužina 675 mm sa 6 LED dioda), takođe dajući 11 dioda po redu.

Ukupan zbir iznosi 55 visokoefikasnih dioda unutar celog televizora, a sve rade na stabilnom radnom naponu od 3V. Na poleđini svih 10 polutraka fabrički je nanesena visokokvalitetna samolepljiva termalna traka sa visokim koeficijentom provodljivosti, koja obezbeđuje brzu i ravnomernu predaju toplote sa LED čipova na metalnu šasiju panela, drastično smanjujući radnu temperaturu nakon servisa.
Ključne prednosti:

• Kompletan servisni kit (10 traka): Sadrži pun kombinovani set (3A + 3B + 2C + 2D) potreban za kompletnu zamenu unutrašnje rasvete, čime se sprečava parcijalna zamena koja brzo dovodi do novog kvara na preostalim starim diodama.

• Aluminijumski profil visoke klase: Izrađene na krutoj aluminijumskoj podlozi sa nanesenom termo-provodnom trakom koja garantuje niske radne temperature čipova i maksimalnu dugovečnost nakon ugradnje.

• Napredna ovalna sočiva: Specifična asimetrična (ovalna) optika pruža širok i ravnomeran snop svetlosti, savršeno se uklapajući sa fabričkim reflektorom bez pojave svetlih krugova ili tamnih senki na ekranu od 60 inča.

Tehničke karakteristike:

• Oznaka seta: ES-1068

• Brend: LG / Zamenski set visoke klase (Originalne specifikacije)

• Dijagonala ekrana: 60" (152 cm)

• Broj traka u pakovanju: 10 polutraka (3x A-tip + 3x B-tip + 2x C-tip + 2x D-tip)

• Sastav mreže: Spajanjem polutraka dobija se 5 kompletnih linija sa po 11 dioda (ukupno 55 dioda u TV-u)

• Dužina LED polutraka: 675 mm (A i D tip) / 584 mm (B i C tip)

• Broj dioda po polutraci: A-tip: 6 LED / B-tip: 5 LED / C-tip: 5 LED / D-tip: 6 LED

• Radni napon po diodi: 3V

• Tip optike: Ovalna širokougaona sočiva (UHD Direct-LED)

• Samolepljiva traka: Da, fabrički nanesena termo-traka na poleđini

Kompatibilni modeli televizora:
LG (60" UJ serija):

• UJ Serije (4K UHD): LG 60UJ6307, LG 60UJ630V, LG 60UJ634V, LG 60UJ6300, LG 60UJ6309, LG 60UJ6050, LG 60UJ6100, LG 60UJ6050-UA BUSYLOR

Kompatibilne oznake TV panela (ekrana):

• Innolux / LG panel serije: NC600DGE-AAFX, NC600DGE-ABFX, NC600DGEAAFX, NC600DGEABFX

Kompatibilne fabričke oznake sa traka (Part Numbers):

• 60UJ63_UHD_A

• 60UJ63_UHD_B

• 60UJ63_UHD_C

• 60UJ63_UHD_D

• LG fabrički kod kompleta (Kataloški broj): AGF78818201
