ES-1013, LG 49UJ651V LED TRAKE

LED Trake LG 49" (49 V17 ART3) – ES-1013Komplet zamenskih LED traka oznake ES-1013 namenjen je za servisiranje i popravku pozadinskog osvetljenja na televizorima dijagonale 49 inča (124 cm). Ovaj set se ugrađuje u LG modele visoke 4K Ultra HD (UJ serija) i Full HD (LJ serija) rezolucije, koji koriste specifične LC490 serije ekrana. Kada televizor ima zvuk i reaguje na komande, a slika nedostaje (ekran je taman ili nakratko blesne pri paljenju pa zacrni), ugradnja novog kompletnog seta traka uspešno otklanja kvar.

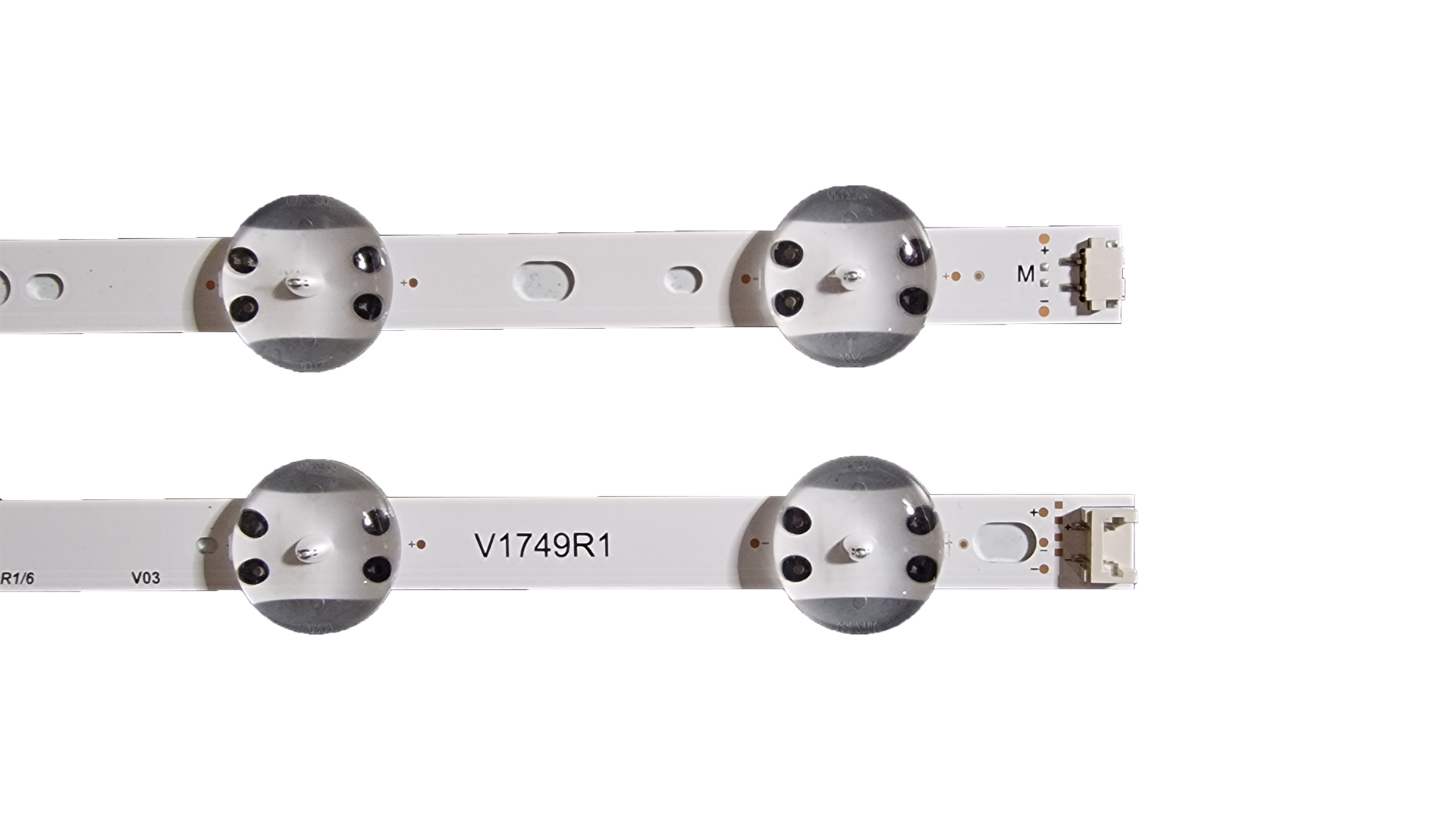

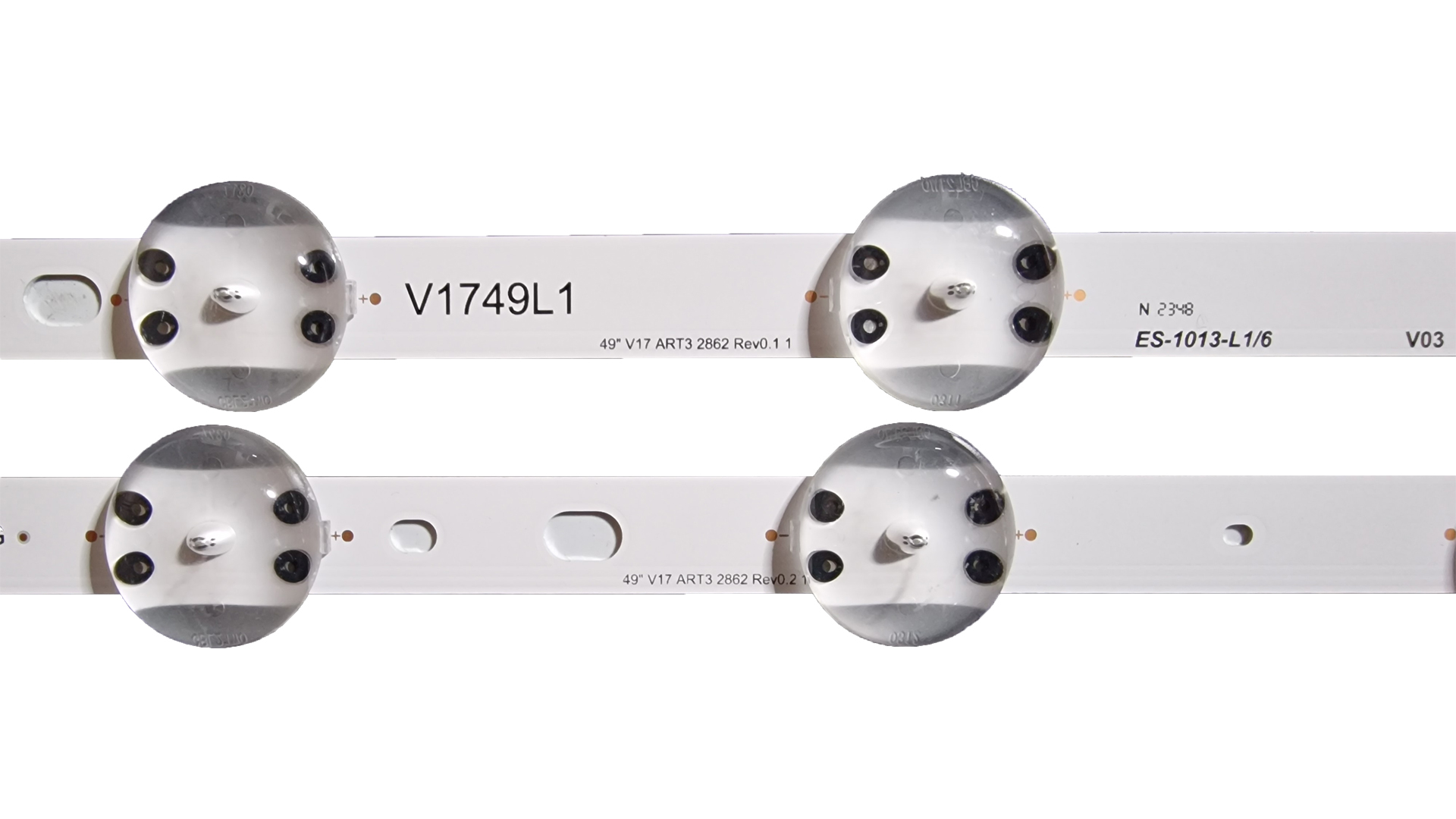

Set se sastoji od ukupno 4 trake podeljene arhitekture, koje se u unutrašnjosti panela raspoređuju kao dve linije pozadinskog osvetljenja. Svaka horizontalna linija dobija se spajanjem jedne trake tipa A i jedne trake tipa B (2x A-tip + 2x B-tip). Na poleđini svih traka fabrički je nanesena visokokvalitetna samolepljiva termalna traka koja osigurava čvrstu mehaničku vezu i brzu disipaciju toplote sa dioda na metalnu šasiju panela, čime se drastično produžava radni vek nakon servisa.
Ključne prednosti:

• Kompletan servisni komplet: Sadrži sve 4 trake (2x A-tip + 2x B-tip) potrebne za potpunu reparaciju panela.

• Optimalna termička provodljivost: Unapred postavljena termo-traka na poleđini sprečava pregrevanje i produžava radni vek LED čipova efikasnim prenosom toplote na šasiju.

• Precizna UHD/FHD optika: Kombinacija namenskih okruglih i ovalnih sočiva savršeno se poklapa sa reflektujućom folijom, sprečavajući pojavu svetlih tačaka (tzv. "bura") na ekranu.

Tehničke karakteristike:

• Oznaka seta: ES-1013

• Brend: LG / Zamenski set visoke klase

• Dijagonala ekrana: 49" (124 cm)

• Broj traka u pakovanju: 4 trake (2x A-tip + 2x B-tip)

• Broj dioda po traci: 6 LED dioda po polutraci (Ukupno 12 dioda po spojenoj liniji)

• Ukupan broj dioda u TV-u: 24 LED diode

• Dužina LED polutrake: 509 mm

• Radni napon po diodi: 3V

• Tip optike: Okrugla / Ovalna širokougaona sočiva (V17 ART3 optika)

• Samolepljiva traka: Da, fabrički nanesena termo-traka na poleđini

Kompatibilni modeli televizora:
LG (UJ / LJ / UV serije):

• UJ Serija (4K UHD): 49UJ651V, 49UJ6517, 49UJ6519, 49UJ670V, 49UJ701V, 49UJ624V, 49UJ634V, 49UJ634T, 49UJ6565, 49UJ66000, 49UJ69000

• LJ Serija (Full HD): 49LJ614V, 49LJ624V, 49LJ624V-ZC, 49LJ641V, 49LJ62000

• UV Serija (Komercijalni/Hotelski): 49UV340C, 49UV340C-UB (Sufiks: AUSYLJR)

(Podržava specifične podvarijante fabričkih šasija kao što su: 49UJ670V-ZD.BEUYLJP, 49UJ701V-ZC.BEU4LJP, 49UJ701V-ZC.BEUYLJP)
Kompatibilne oznake TV panela (ekrana):

• LC490DGG-FKM1 / LC490DGGFKM1

• LC490DGG-FKM2 / LC490DGGFKM2

• LC490DGG-FKM3 / LC490DGGFKM3

• LC490DGG-FKM4 / LC490DGGFKM4

• LC490DGG-FKM8 / LC490DGGFKM8

• LC49DGG(FK)(MD)

• LC490DUE-FKM3

Kompatibilne fabričke oznake sa traka (Part Numbers):

• Arhitektura traka: 49 V17 ART3

• A-Tip: 6916L-2862A (2 komada u setu)

• B-Tip: 6916L-2863A (2 komada u setu)

• LG fabrički kodovi kompleta: AGF78687101, AGF30001201, AGF78666601
