ES-1094 PANASONIC TX-55CRW434 LED TRAKE

LED Trake Samsung / Vestel 55" Curved (SVS550AB5 / 2014CURVED55) – ES-1094Komplet zamenskih LED traka oznake ES-1094 prvenstveno je namenjen za servisiranje i popravku pozadinskog osvetljenja na specifičnim zakrivljenim (Curved) i premijum modelima televizora dijagonale 55 inča (140 cm). Ovaj set prate originalne Samsungove i Vestelove specifikacije za panele sa zakrivljenom geometrijom, a ugrađuje se u visoke serije brendova kao što su Panasonic, Philips, Hisense, Grundig, Telefunken i Medion. Kada televizor ima normalan ton i menja kanale, a ekran ostane taman (ili pozadinsko osvetljenje samo blesne pri paljenju pa aktivira zaštitu), ugradnja ovog kompletnog seta od 12 traka uspešno rešava problem.

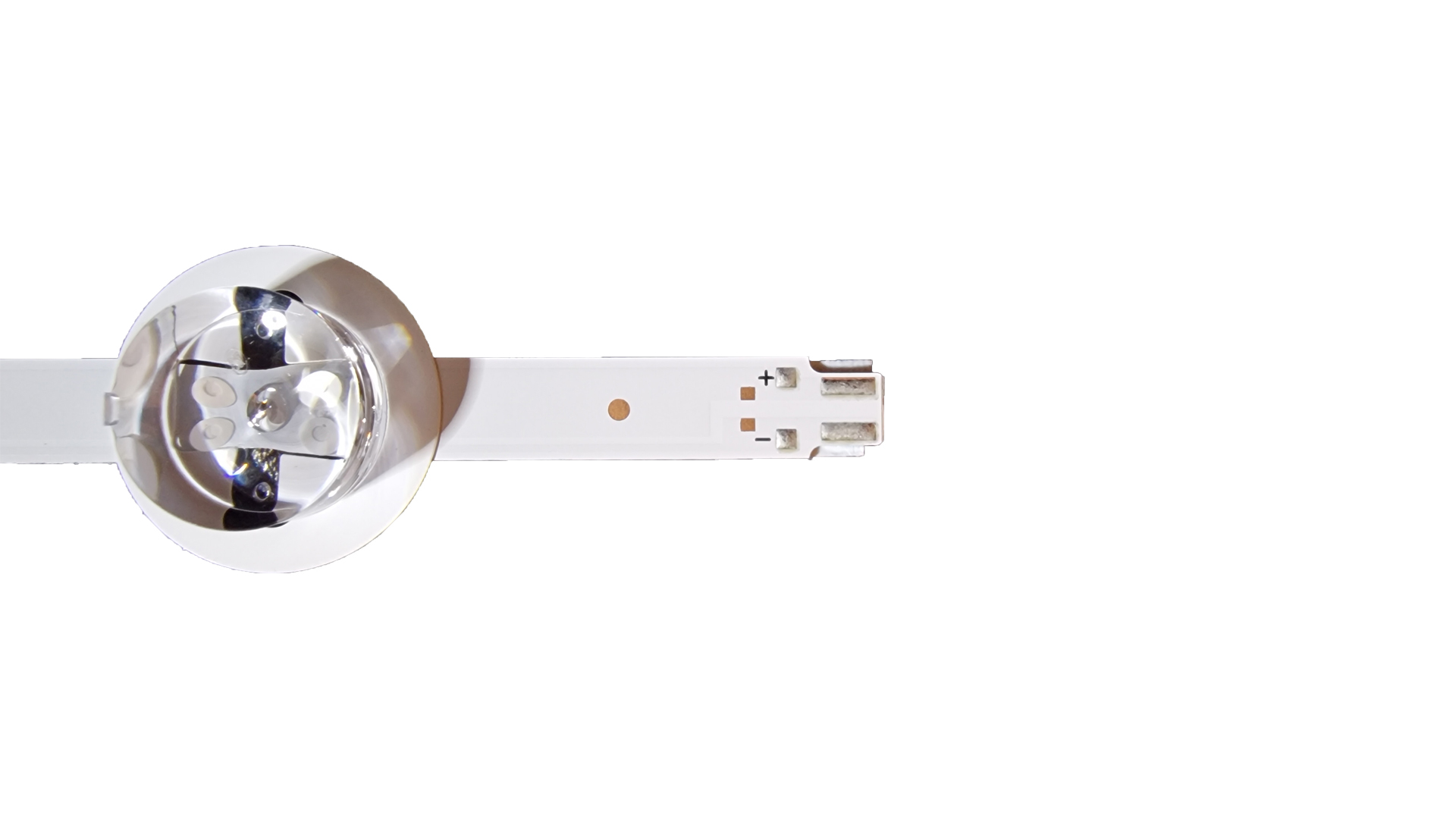

Arhitektura pozadinskog osvetljenja kod ovog modela projektovana je izuzetno gusto kako bi obezbedila snažan i linearan svetlosni fluks iza zakrivljenog stakla. Kompletan set sadrži 12 jednodelnih traka dužine 593 mm (kod nekih revizija deklarisano i do 640 mm sa pratećim profilnim završetkom) koje su sve simetričnog A-tipa. Svaka pojedinačna traka nosi 7 visokoefikasnih LED dioda, što daje ukupan zbir od 84 diode unutar celog panela. Za razliku od standardnih ravnih ekrana, ovaj komplet koristi specifična ovalna (izdužena) sočiva koja su fabrički proračunata da pravilno usmeravaju i prelamaju svetlost pod uglom, sprečavajući refleksiju i optičke anomalije na zakrivljenim površinama. Na poleđini svih 12 traka fabrički je nanesena visokokvalitetna samolepljiva termalna traka koja garantuje brzu predaju toplote na metalnu šasiju panela.
Ključne prednosti:

• Kompletan servisni kit (12 traka): Sadrži pun simetričan set (12x A-tip) potreban za potpunu zamenu fabričke rasvete, čime se izbegava parcijalna popravka koja ubrzo dovodi do novog kvara na preostalim starim diodama.

• Specijalna ovalna optika: Sočiva su projektovana za zakrivljene (Curved) panele, što omogućava široko i pravilno rasipanje svetlosti bez pojave svetlih krugova ili tamnih senki na ekranu.

• Izvrsna termička provodljivost: Snažna aluminijumska podloga sa fabrički apliciranom termo-trakom drastično smanjuje radnu temperaturu LED čipova i produžava radni vek nakon servisa.

Tehničke karakteristike:

• Oznaka seta: ES-1094

• Brend platforme: Samsung / Vestel Curved (Originalne specifikacije)

• Dijagonala ekrana: 55" (140 cm)

• Broj traka u pakovanju: 12 traka (12x A-tip)

• Broj dioda po traci: 7 LED dioda (Ukupno 84 diode u televizoru)

• Dužina LED trake: 593 mm (efektivni deo sa diodama)

• Radni napon po diodi: 3V

• Tip optike: Ovalna širokougaona sočiva za zakrivljene panele (Direct-LED)

• Samolepljiva traka: Da, fabrički nanesena termo-traka na poleđini

Kompatibilni modeli televizora:
Ovaj set pokriva izuzetno širok spektar zakrivljenih i premium 55" modela različitih proizvođača:

• PANASONIC: TX-55CRW434, TX-55CR430B, TX-55CR430E

• PHILIPS: 55PUS8700/12, 55PUS8909C, 55PFS7109/12, 55PFS7189/12, 55PFK6949/12, 55PFK6959/12, 55PFK6989

• HISENSE: LED55XT810X3DU, 55CA9550, L55H9600A-CUD

• GRUNDIG: 55FLX9590, 55FLX9590BP, 55FLX9590SP, 55FLX9591, 55FLX9591BP, 55FLX9591SP

• TELEFUNKEN: C55u320A4CW-3D

• MEDION: MD30821, MD32001

Kompatibilne oznake TV panela (ekrana):

• Samsung / Sony / Vestel panel serije: LTA550FW01 (kao i prateće zakrivljene revizije ovog panela)

Kompatibilne fabričke oznake sa traka (Part Numbers):

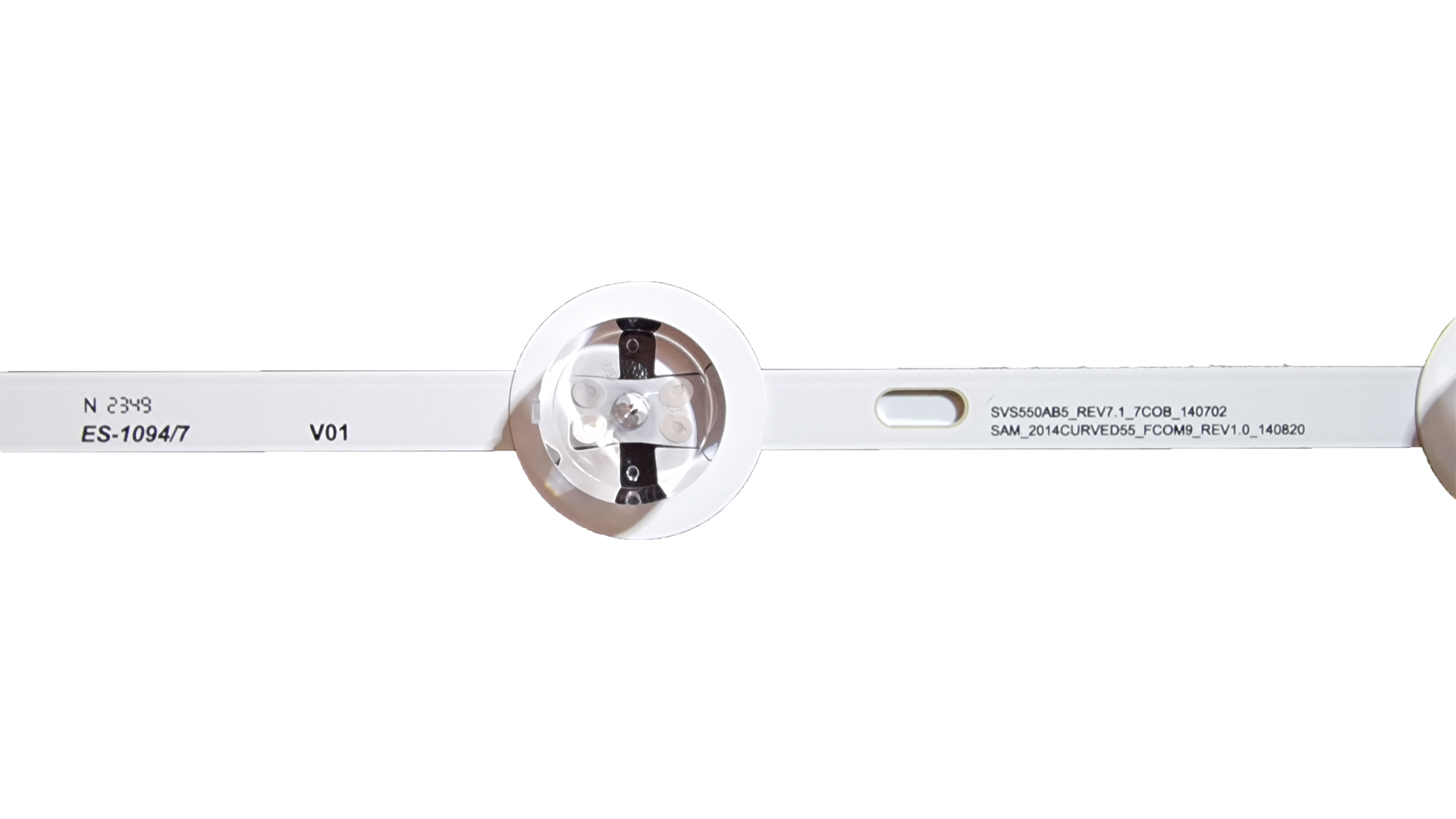

• SAMSUNG 2014CURVED55-FCOM9-REV1.0

• SVS550AB5 REV7.1 7COB 140702

• BN96-01206A / BN96-01206B / BN96-01206C

• 7LED / 3V / 592MM
